Kleinkläranlage AQUA-SIMPLEXpionier „L“

Kordes.de    >    Produkte    >    Kleinkläranlagen    >    AQUA-SIMPLEXpionier „L“

Leistungsumfang

Das universell einsetzbare System

Technik der AQUA-SIMPLEXpionier „L“

Kleinkläranlage SBR Aqua Simplex pionier air Techniksatz Beschickerpumpe Klarwasserpumpe Belüfttung Probenahme
Kleinkläranlage SBR Detail Aqua Simplex pionier Linearkompressor Kompressor Druckluftversorgung

H-Modul zur Entkeimung

Kleinkläranlage SBR UV Lampe H-Modul Entkeimung Steckerfertig Ablaufklasse +H.jpg
Kleinkläranlage SBR Detail Aqua Simplex pionier Steuerung Display Steckerfertig

P-Modul zur Phosphatelimination
C-Modul für Belastungsschwankungen

Kleinklaeranlage SBR Erweiterte Reinigungsleistung C-Dosierung Unterlast Freiluftsäule Dosiermittel Steuerung

Die Kleinkläranlage AQUA-SIMPLEXpionier „L“ eignet sich ideal für Ein- und Mehrfamilienhäuser, sowie für den Einsatz bei Objekten mit Belastungsschwankungen und erhöhten Anforderungen an die Reinigungsleistung.Die Basisanlage kann hierbei um die jeweiligen Module erweitert werden.

Überlastspeicher zur Aufnahme vom Spitzenbelastungen

Kleinkläranlage SBR Aqua Simplex pionier Überlastspeicher Unterlast Rücklauf aus Speicher

Funktionsweise

Klären im 8-Stunden-Zyklus, 3 x am Tag

Die Zyklen, in denen die einzelnen Phasen ablaufen, betragen 8 Stunden, so dass pro Tag 3 Zyklen stattfinden.
Der anfallende Überschussschlamm im SBR-Reaktor wird mit einer Pumpe in die Vorklärung gefördert und in regelmäßigen Abständen bzw. bedarfsgerecht mit dem Vorklärschlamm entsorgt. Die Schlammpumpe dient durch die Hebewirkung gleichzeitig als Beschickungspumpe für den SBR-Reaktor.

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Beschickung

1. Beschickung – Zulauf
Das Abwasser wird von der Vorklärung in den SBR-Reaktor gefördert.

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Belüftung

2. Belüftung
Das Abwasser wird mittels Tellerbelüfter mit Luftsauerstoff angereichert und umgewälzt. Die sich dadurch bildenden Mikroorganismen übernehmen als Belebtschlamm die Reinigung des Abwassers.

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Sedimentation

3. Sedimentation
In der Sedimentation (Absetzphase) wird die Belüftung abgeschaltet. Der sich in der Anlage befindliche Schlamm setzt sich am Boden ab. Im oberen Bereich entsteht eine Klarwasserzone. Hier befindet sich nun das gereinigte Wasser.

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Klarwasserabzug

4. Klarwasserabzug – Ablauf
Aus der Klarwasserzone wird nun das gereinigte Abwasser mittels einer Pumpe herausgefördert. Der neue Zyklus kann beginnen.

Reinigungsleistung

für jeden Anwendungsfall die richtige Technik und richtigen Behälter. Egal ob Neubau oder Nachrüstung.
Das Kordes-Lieferprogramm bietet eine umfangreiche Produktpalette an. Alle AQUA-SIMPLEX-Kläranlagensysteme sind modular erweiterbar. So besteht jederzeit die Möglichkeit, das sich die Technik den jeweiligen Gegebenheiten anpasst.

Kleinkläranlage SBR Prozess Aqua Simplex pionier air Ablaufklasse C Zulassung

Mindestanforderung mit Entfernung des Kohlenstoffes (BSB5, CSB)

Kleinkläranlage SBR Prozess Aqua Simplex pionier air Ablaufklasse D Zulassung

Hier wird biologisch durch eine Nitri- und Denitrifikation Stickstoff abgebaut

Kleinkläranlage SBR Prozess Aqua Simplex pionier air Ablaufklasse +P Zulassung P-Fällung Phosphatelimination

Das Phosphat wird aus dem Abwasser gefällt und somit mechanisch abgetrennt

Kleinkläranlage SBR Prozess Aqua Simplex pionier air Ablaufklasse +H Zulassung Entkeimung UV Lampe

Die Hygienisierung erfolgt duch eine Bestrahlung des Abwassers mittels UV-Technik

Vorteile

Kleinkläranlage SBR Aqua Simplex pionier air Techniksatz Beschickerpumpe Klarwasserpumpe Belüfttung Probenahme

Technische Details

Kleinkläranlage SBR Detail Aqua Simplex pionier Steuerung Display Steckerfertig

Steuerung

Kleinkläranlage SBR Detail Aqua Simplex pionier air Display Zyklusprogramm

Display

Kleinkläranlage SBR Detail Aqua Simplex pionier Techniksatz Beschickerpumpe Klarwasserpumpe Tellerbelüfter

Klärtechnik

Kleinkläranlage SBR Detail Aqua Simplex pionier Haltegriff Aufhängung Trennwand Verstellbar

Haltebügel

Kleinkläranlage SBR Detail Aqua Simplex pionier Rückstausicherung Anschluss Klarwasserpumpe Notüberlauf

Rückstausicherung (opt.)

Kleinkläranlage SBR Detail Aqua Simplex pionier Verteilerbox Stecker Steckerfertigkeit IP68

Steckerfertigkeit

Kleinkläranlage SBR Detail Aqua Simplex pionier Linearkompressor Kompressor Druckluftversorgung

Verdichter (4 – 28 E)

Kleinkläranlage SBR Detail Aqua Simplex pionier Seitenkanalverdichter Kompressor Druckluft

Verdichter (32-50 E)

Kleinkläranlage SBR Detail Aqua Simplex pionier Probenahmetopf Analyse Probenahmehahn

Probenahmebehälter

Kleinkläranlage SBR Detail Aqua Simplex pionier Hochwasserschimmer Alarmmeldung Notbetrieb

Schwimmerschalter

Kleinkläranlage SBR Detail Aqua Simplex pionier Schlammabtriebssperre Rückschlagklappe Klarwasserpumpe

Schlammabtriebsperre

Kleinkläranlage SBR Detail Aqua Simplex pionier air Probenehmer Probenahmeflasch Analyse

Probenehmer (optional)

Kleinkläranlage SBR Detail Aqua pionier Pumpen Höhenverstellung Einstellung Belastunsgsänderung

Höhenverstellung

Die Kleinkläranlage für den variablen Einsatz vom Einfamilienhaus bis zur kleinen Siedlung

Neuanlage

Wird im Beton- (Ringbauweise bzw. Kompaktbauweise) oder Kunststoffbehälter geliefert

Nachrüstung

mittels individuell anpassbarer Klärtechnik durch teleskopierbare Pumpen, so das eine bauliche Volumenveränderung des Behälters nicht mehr notwendig ist!

Reinigungsablauf

siehe oben Funktionsweise

Pumpen-Luft-Technik

Im SBR-Reaktor befindet sich die an der Trennwand befestigte Klärtechnik. Bestehend aus Beschicker- und Klarwasserpumpe. Die Belüftung erfolgt über Druckluftbetrieb. Durch die Einzelaufhängung kombiniert mit der Steckerfertigkeit ist eine Montage, Reparatur und Wartung schnell und kostengünstig möglich!

Belastungsschwankungen

Mit AQUA-SIMPLEXpionier“L“ können die täglichen Belastungsschwankungen effektiv aufgenommen werden. Stellt sich eine dauerhafte Unterlast ein, kann aufgrund der mechanischen Höhenverstellbarkeit die Kläranlage auf die passende Einwohnerzahl eingestellt werden. Somit arbeitet das System flexibel bei unterschiedlichen Belastungssituationen.

Wasserstandsmessung

Der Wasserstand wird über einen Schwimmer gemessen. Hierdurch erfolgt die Regelung der Kläranlage für Normal-, Spar- und Urlaubsbetrieb.

Dynamische Belüftung

Die dynamische Belüftung erfolgt bedarfsgerecht. Hierbei können bis zu 30% Energieeinsparung gegenüber herkömmlichen SBR-Kläranlagen erreicht werden.

Energiebedarf

Bedarf bei 4 E: 221 Kwh/Jahr
Bedarf bei 8 E: 344 Kwh/Jahr
Bedarf bei 12 E: 430 Kwh/Jahr
Bedarf bei 16 E: 475 Kwh/Jahr
Der Verbrauch entspricht der Paramentereinstellung der Betriebsanleitung.

Erweiterbarkeit der Kläranlage

– UV-Entkeimung mit H-Modul
– Phosphatelimination mit P-Modul
– Kohlenstoffdosierung mit C-Modul
– Datenfernübertragung für die Fehlermeldung per SMS
– Rückstausicherung schützt vor Überflutung der Kläranlage
– Überlastspeicher zum Ausgleich von Spitzenbelastungen

Komplett steckerfertig

Die Steuerung und die einzelnen Aggregate sind mit Steckern verbunden. Dadurch ist ein günstiger und schneller Ersatzteiltausch ohne Servicetechniker möglich.

Langzeitbetrachtung

Der Abwasserbelüfter hat eine Betriebslaufzeit von ca. 12.000 Stunden.
Bedarf bei 4 E: 614 Kwh/Jahr
Bedarf bei 8 E: 986 Kwh/Jahr‘
Bedarf bei 12 E: 1.232 Kwh/Jahr
Bedarf bei 16 E: 1.343 Kwh/Jahr

Steuerung

Neben der Prozesssteuerung der Kläranlage werden auch Betriebstunden und Fehlermeldungen gespeichert. Sämtliche Betriebsdaten werden über das Volltextdisplay übersichtlich dargestellt. Das steckerfertige Steuergerät beinhaltet auch eine serielle Schnittstelle (RS232) für die PC-Anbindung. Die Standardkabellänge beträgt 15 m. Optional 25 m bzw. 35m.

Wartung

2 x jährlich

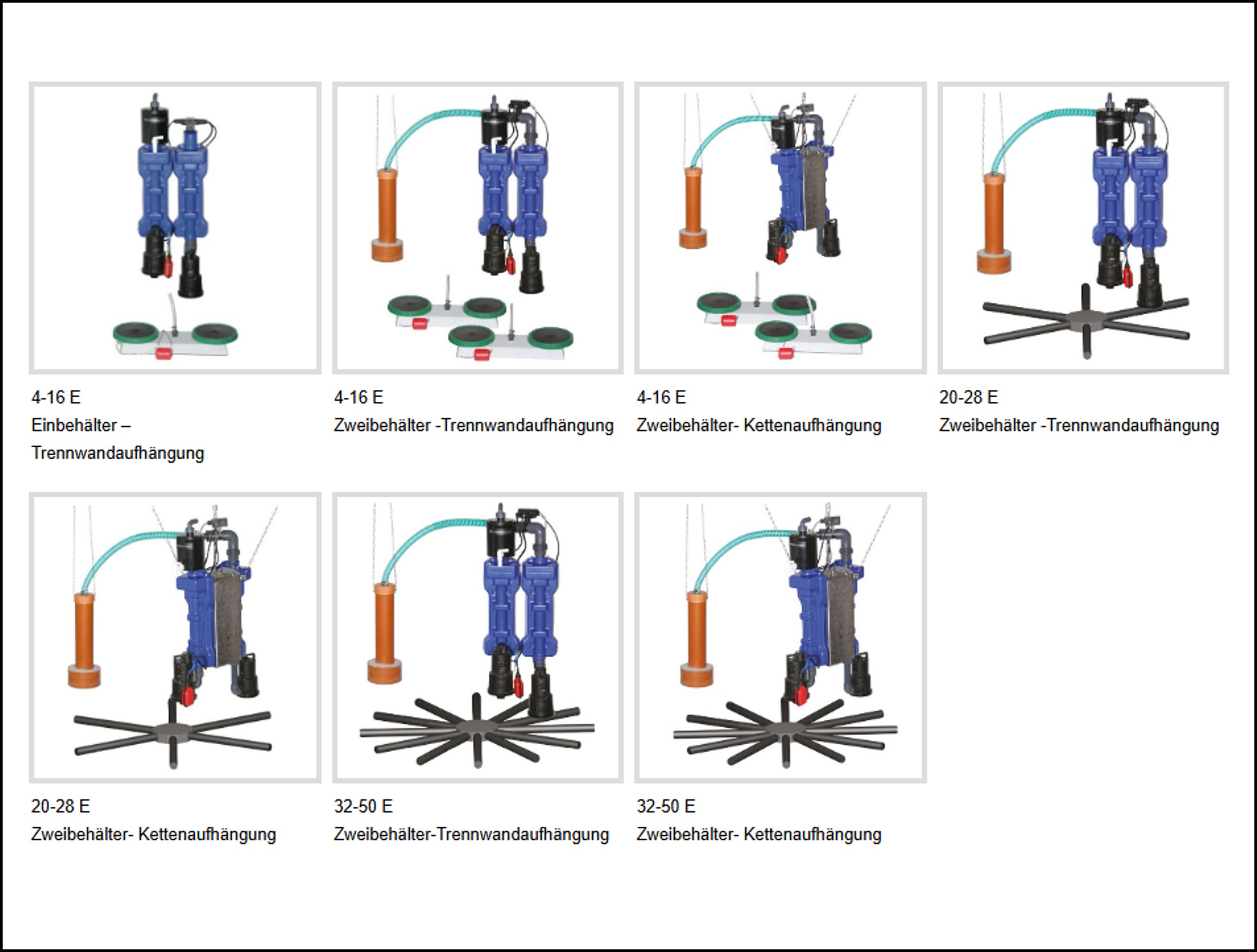

Modellvarianten

Kleinkläranlage SBR Detail Aqua Simplex pionier Techniksatz Beschickerpumpe Klarwasserpumpe Tellerbelüfter

4-16 E
Einbehälter –
Trennwandaufhängung

Kleinkläranlage SBR Aqua Simplex pionier Modellvariante 4-16 E Zweibehälter Trennwandaufhängung

4-16 E
Zweibehälter -Trennwandaufhängung

Kleinkläranlage SBR Aqua Simplex pionier Modellvariante 4-16 E Zweibehälter Kettenaufhängung

4-16 E
Zweibehälter- Kettenaufhängung

Kleinkläranlage SBR Aqua Simplex pionier Modellvariante 20-28 E Zweibehälter Trennwandaufhängung

20-28 E
Zweibehälter -Trennwandaufhängung

Kleinkläranlage SBR Aqua Simplex pionier Modellvariante 20-28 E Zweibehälter Kettenaufhängung

20-28 E
Zweibehälter- Kettenaufhängung

Kleinkläranlage SBR Aqua Simplex pionier Modellvariante 32-50 E Zweibehälter Trennwandaufhängung

32-50 E
Zweibehälter-Trennwandaufhängung

Kleinkläranlage SBR Aqua Simplex pionier Modellvariante 32-50 E Zweibehälter Kettenaufhängung

32-50 E
Zweibehälter- Kettenaufhängung

Entkeimung

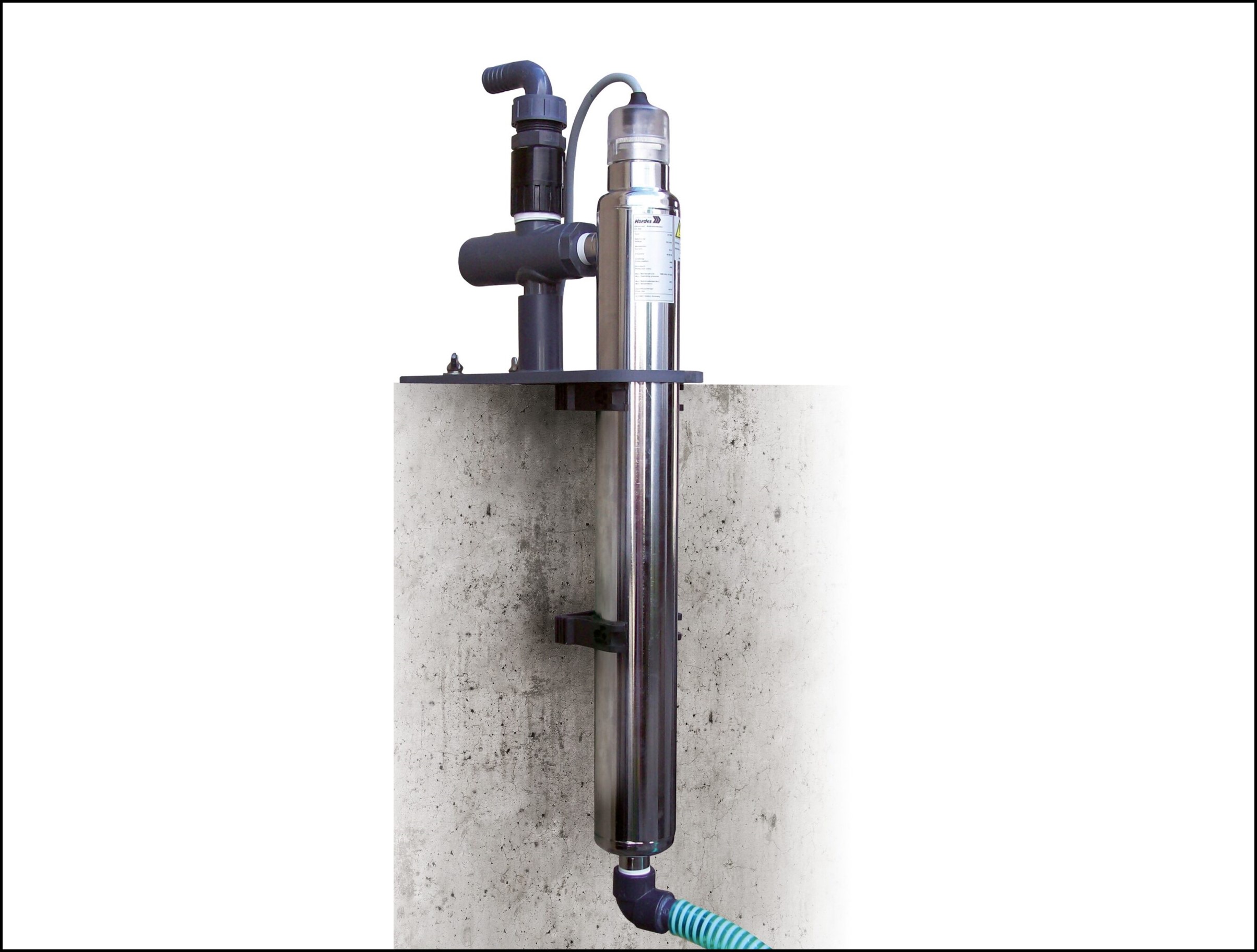

H-Modul Behandlungsstufe zur Entkeimung

Kleinkläranlage SBR UV Lampe H-Modul Entkeimung Steckerfertig Trennwandaufhängung Ablaufklasse +H
Kleinkläranlage SBR UV Lampe H-Modul Entkeimung Steckerfertig Ablaufklasse +H.jpg

Der höchste Anspruch an die Reinigungsleistung für Abwasser

Warum Entkeimung?

Es gibt in Deutschland Wasserschutzgebiete und Gewässer, in die selbst das geklärte Abwasser von bestens funktionierenden Kleinkläranlagen nicht eingeleitet werden darf. Mit unserem H-Modul erreichen wir die höchste Stufe der Abwasserreinigung und sorgen dafür, dass ausschließlich entkeimtes Wasser abgeleitet wird. In einer Qualität, die den Badegewässerrichtlinien entspricht.

Wie arbeitet das H-Modul

Die Klarwasserpumpe fördert das Wasser zyklusweise durch das UV-Modul. In diesem Modul wird die für die Desinfektion benötigte Wellenlänge des UV-Lichtes durch eine spezielle Konstruktion der UV-Lampe erzeugt. Das Quarzglasmaterial stellt sicher, dass nur UV-Licht der wirksamen Wellenlänge zur Desinfektion auf das Wasser wirkt. Unsere eigens hierfür entwickelte Stromversorgung führt zu einem optimalen und reibungslosen Betrieb des UV-Strahlers. Das H-Modul arbeitet mit dieser UV-Strahler-Technologie in einem speziell entwickelten Edelstahl-Gehäuse. Dieses gewährleistet, dass die UV-Energie optimal genutzt wird und somit sehr effektiv wirken kann, während das Wasser gleichmäßig den UV-Reaktor durchfließt. Daraus folgt, dass alle im Wasser vorhandenen, schädlichen Mikroorganismen die gleiche notwendige Dosis UV-Energie erhalten, um nicht mehr krankheitserregend zu wirken.

Wie funktioniert die Desinfektion von Wasser mit UV-Licht?

UV-Licht ist ein natürlicher Bestandteil unseres Sonnenlichtes. Die Wellenlängen des UV-Lichtes haben mit ihrer hohen Energie die einzigartige Fähigkeit Mikroorganismen (Bakterien, Viren, Keime etc.) im Wasser abzutöten. Eine Vermehrung dieser Organismen, welche Infektionen und Krankheiten hervorrufen können, wird durch den Einsatz von UV-Licht gestoppt.

Energiebedarf

Bedarf bei 30 E: + 75 kWh/Jahr
Bedarf bei 40 E: + 90 kWh/Jahr
Bedarf bei 50 E: + 110 kWh/Jahr

Langzeitbetrachtung

Der UV-Strahler hat eine Standzeit von etwa 3.000 Schaltungen (ca. 5 Jahre). Der Tausch muss von einem autorisierten Fachbetrieb erfolgen. Der Zeitpunkt des notwendigen Austausches wird rechzeitig 150 Tage vorher im Steuergerät angezeigt. Damit kann der Tausch während der Regelwartung durch ein von Kordes KLD autorisiertes Fachunternehmen (Wartungspartner) durchgeführt werden. Die Installation kann durch unseren Werkskundendienst durchgeführt werden. Auftragserteilung bitte sofort nach Meldung des Steuergerätes.

Kleinkläranlage SBR Detail Aqua Simplex pionier Steuerung für UV Lampe Ablaufklasse +H

Steuerung

Kleinkläranlage SBR Detail Aqua Simplex pionier air Display Zyklusprogramm

Display

Kleinkläranlage SBR Detail Aqua Simplex pionier Verteilerbox Stecker Steckerfertigkeit IP68

Steckerfertigkeit

Kleinkläranlage SBR Detail Aqua Simplex pionier UN Lampe Schaltgerät Desinfektion Ablaufklasse +H

Schaltgerät

P-Fällung

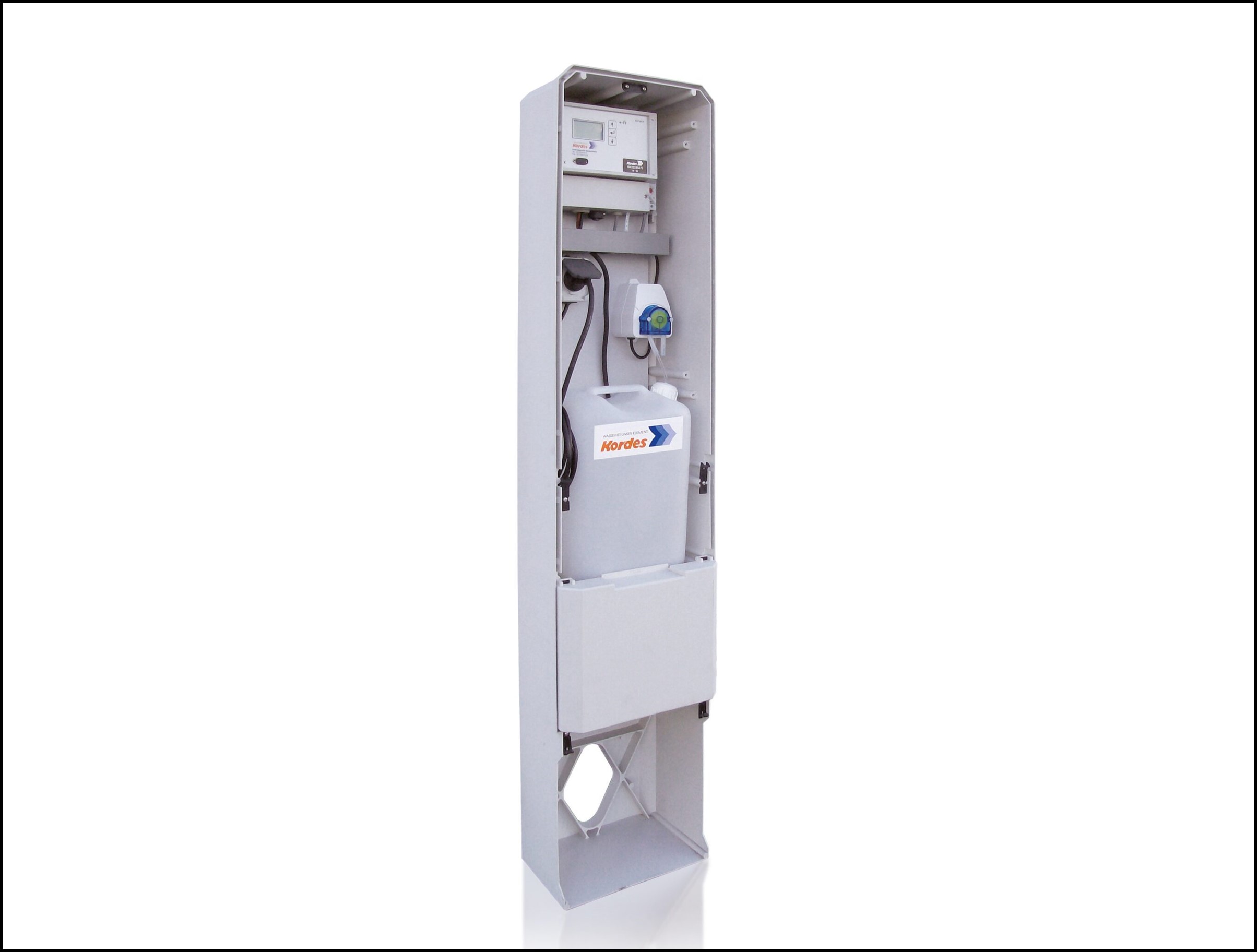

P-Modul als Behandlungsstufe zur P-Fällung

Kleinklaeranlage SBR Erweiterte Reinigungsleistung P-Fällung Phosphatelimination Freiluftsäule Dosiermittel Steuerung.jpg

Komplett steckerfertig

Hohe Betriebssicherheit

Das P-Modul wird als zusätzliche Reinigungsstufe nachgeschaltet.

Warum Phosphateleminierung?

Es gibt in Deutschland Wasserschutzgebiete und Gewässer, in die selbst das geklärte Abwasser von bestens funktionierenden Kleinkläranlagen nicht eingeleitet werden darf. Zu hohe Konzentration an Phosphor im Ablauf einer Kleinkläranlage kann zu Mangel an Sauerstoff in den einzuleitenden Gewässern bzw. zur Anhebung des Phosphatgehalts im Grundwasser beitragen. Um das in einer Kleinkläranlage auftretende Phosphor zu reduzieren bzw. zurückzuhalten, wird bei dem AQUA-SIMPLEX P-Modul eine Fällung des Phosphats mit Hilfe von Eisen-III-Chlorid vorgenommen.

Wie arbeitet das P-Modul?

Eine Dosierpumpe fördert das Fällmittel während der Belüftungsphase in den SBR-Reaktor. Das Fällmittel bindet das Phosphat im Belebtschlamm des SBR-Reaktors. Durch den regelmäßigen Überschussschlammabzug wird der Belebtschlamm zusammen mit dem Phosphat in die Vorklärung gepumpt. Hier wird das gebundene Phospat im Vorklärschlamm abgesetzt und durch die regelmäßige Schlammabfuhr entsorgt.

C-Dosierung

C-Modul für die C-Dosierung als Nährstoffausgleich bei längeren Unterbrechungen

Komplett steckerfertig

Hohe Betriebssicherheit

Das C-Modul dosiert Nährstoffe in den SBR-Reaktor

Warum Kohlenstoffdosierung?

Die Kohlenstoffdosierung bietet eine ideale Möglichkeit lang anhaltende Betriebsunterbrechungen (z. B. Urlaub, saisonale Pausen etc.) zu überbrücken. Hierzu ein Beispiel: Campingplätze werden in den Wintermontagen meistens für einen Zeitraum von 4-6 Monaten geschlossen. Für die Biologie in der Kläranlage bedeutet das, dass für den gesamten Zeitraum keine Nährstoffe durch den Abwasserzulauf zur Verfügung stehen. Bei einer Standardkläranlage würde die Biologie einfach absterben. An dieser Stelle setzt die Kohlenstoffdosierung ein. Sobald der Abwasserzulauf versiegt, werden mit dem Kohlenstoff Nährstoffe in die Biologie dosiert. Somit wird die Belebtschlammstruktur während Wintermonaten sicher aufrecht erhalten. Eine so ausgerüstete Kläranlage arbeitet dann auch im Frühjahr problemlos weiter. Wir bieten die Kohlenstoffdosierung in der kleinsten Größe für Ferienhäuser (4 E) und der maximalen Größe für Campingplätze (50 E) an.

Wie arbeitet das C-Modul?

Die Dosierung einer externen Kohlenstoffquelle erfolgt mittels einer einstellbaren Dosierpumpe in Verbindung eines Zeitrelais. Die gesamte, dafür benötigte, Technik kann in einer Freiluftsäule untergebracht sein. Die Kohlenstoffdosierung erfolgt nur während des sogenannten Sparbetriebes. Befindet sich die Anlage ununterbrochen 10 Tage im Sparbetrieb, beginnt die Dosierung: Zeitgleich zu jeder Beschickung wird eine bestimmte Menge Kohlenstoff in den SBR-Reaktor gepumpt. Die Fördermenge und -dauer ist abhängig von der jeweiligen Anlagengröße und wird im Werk voreingestellt.

Kleinklaeranlage SBR Erweiterte Reinigungsleistung C-Dosierung Unterlast Freiluftsäule Dosiermittel Steuerung

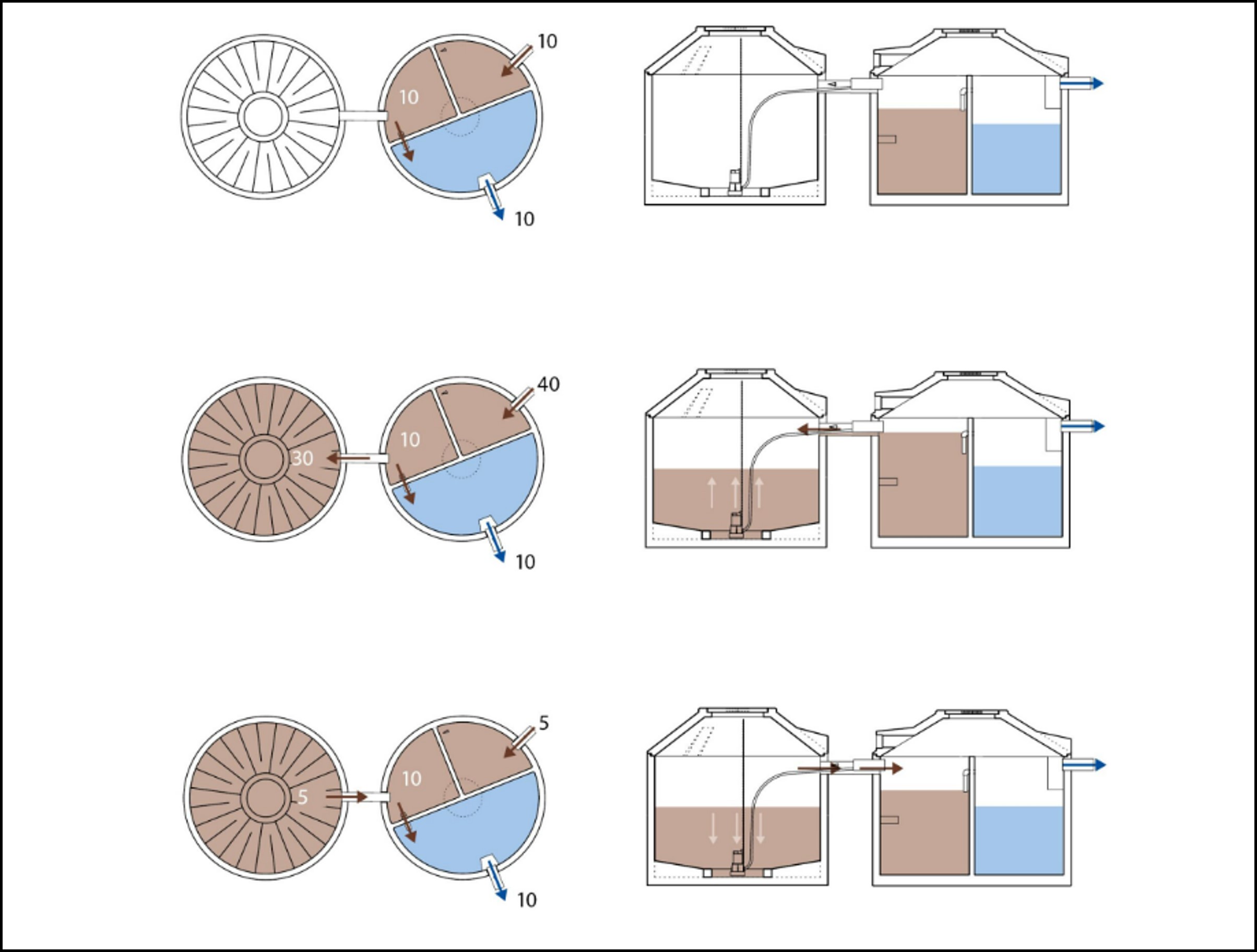

Überlastspeicher

Das Klärsystem für extreme Belastungsspitzen innerhalb ein- bis drei Tagen

Kleinkläranlage SBR Aqua Simplex pionier Überlastspeicher Normalbelastung

Situation: Normalbelastung (Kläranlage für 10 Einwohner)

Kleinkläranlage SBR Aqua Simplex pionier Überlastspeicher Überlastisituation

Situation: Maximalbelastung (Kläranlage für 10 Einwohner)

Kleinkläranlage SBR Aqua Simplex pionier Überlastspeicher Unterlast Rücklauf aus Speicher

Situation: Unterlast (Kläranlage für 10 Einwohner)

Das erforderliche Speichervolumen für den Überlastspeicher berechnen wir individuell für Ihre Situation
