Kläranlage BIOclear vario B/T

Kordes.de    >    Produkte    >    Kläranlagen    >    BIOclear vario B/T

Einsatzgebiete

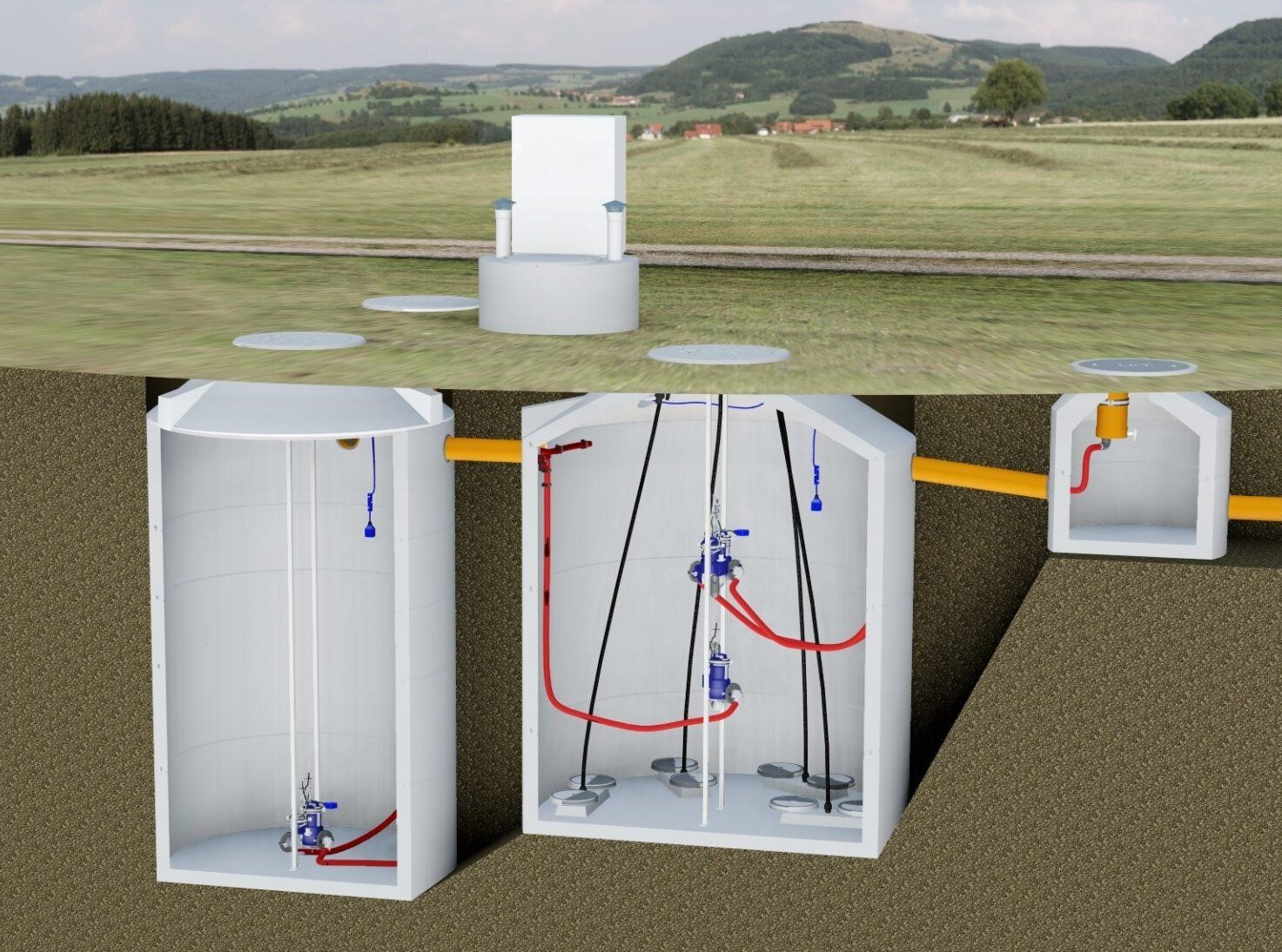

SBR-Kläranlage BIOclear vario B/T zur Abwasserbehandlung bis 1.000 E

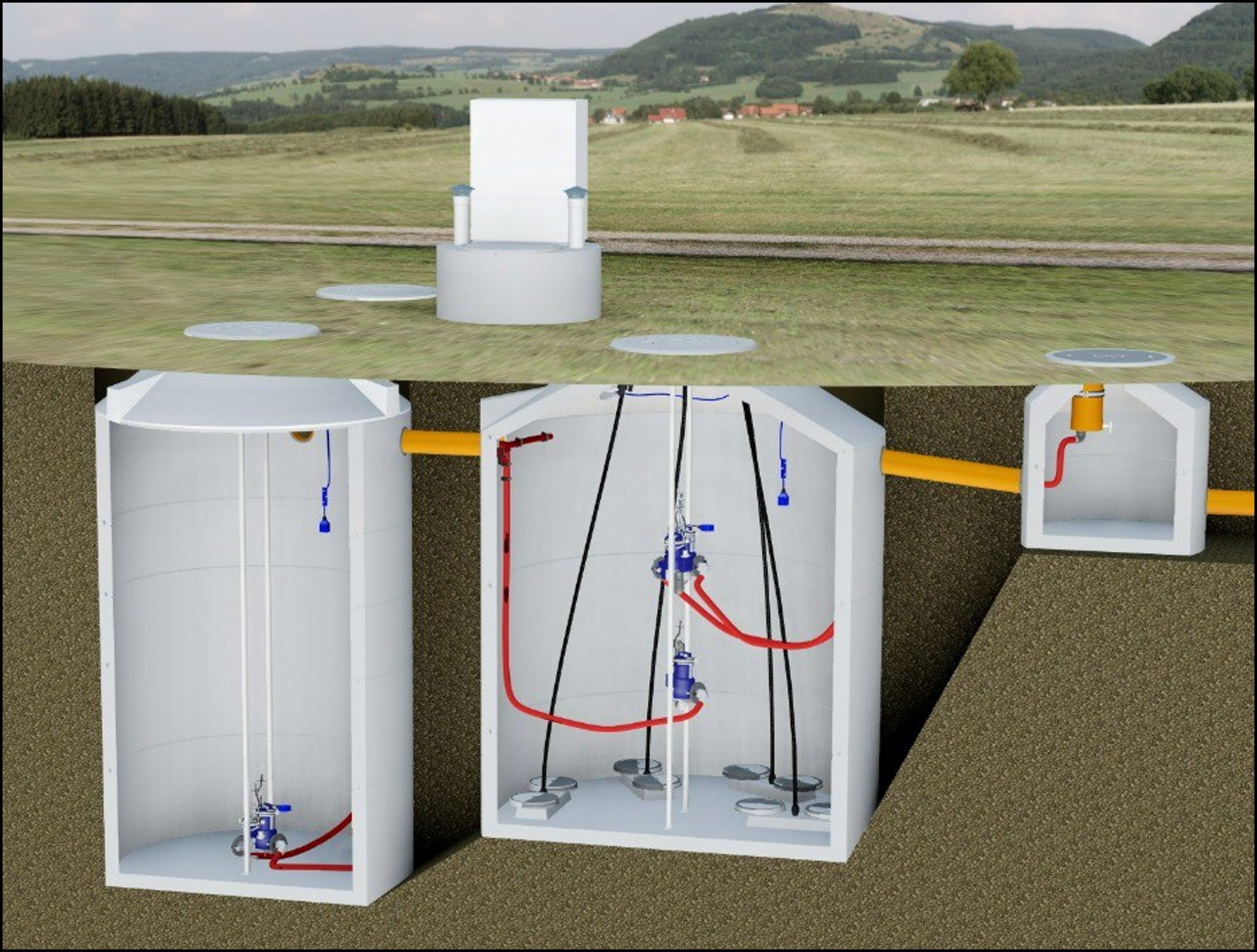

SBR Kläranlage Bio Clear B Betonfertigteile Vorklärunb Biologie Abwasserbehandlung Ausrüstung

Die Kläranlage BIOclear vario-B/T ist das ideale Klärsystem, wenn bei der Abwasserreinigung unterschiedliche Belastungssituationen auftreten. Einsatz findet diese Anlage für die Abwasserbehandlung in Orten und Siedlungen mit Trenn- oder Mischwasserkanalisation, in Gewerbebetrieben, Bürogebäuden, Hotels, Campingplätzen, Restaurants, Raststätten, Sportstätten, sowie allen vergleichbaren Einsatzfällen zur Behandlung häuslichen Abwassers. Die Kläranlage liefern wir in der Ausführung als Komplettanlage mit Betonfertigteilen oder als technische Ausrüstung für bereits bestehende Behälter bzw. neu erstellte Ortbetonbehälter.

Mehr Info's

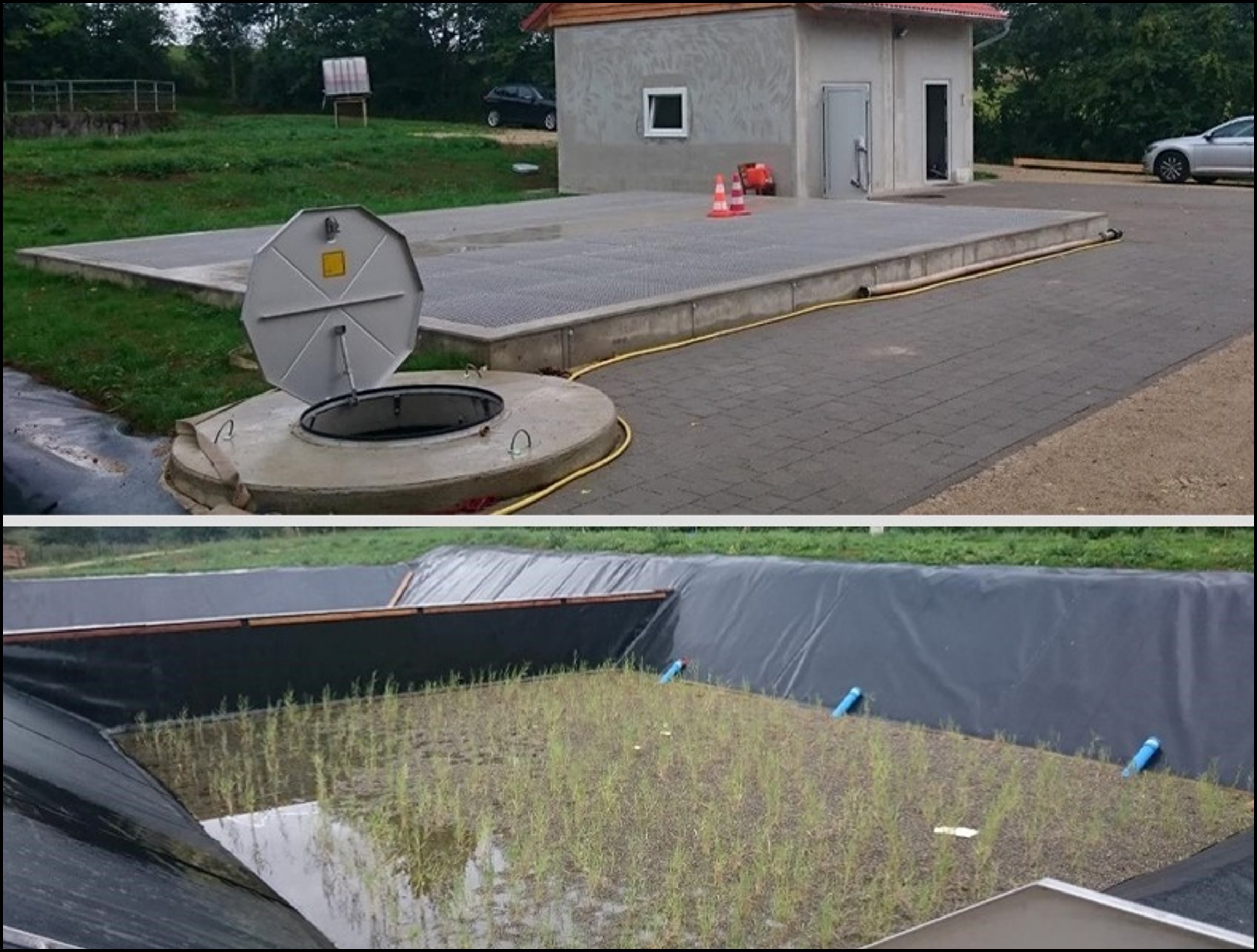

SBR Kläranlage Broschüre Bio Clear B hohe Reinigungsleistung Abwasserbehandlung Schlammbehandlung

Vorteile

  • Nachregelungsmöglichkeit bei Unterlast und Einstellbarkeit auf die tatsächliche Anschlussgröße
  • Tägliche und wöchentliche Belastungsschwankungen können effektiv aufgenommen werden
  • Stabilität durch sichere Regelung des Schlammvolumens im SBR
  • Redundanz der wesentlichen Anlagenteile
  • Werkzeugloses Entnehmen der Aggregate aus den Klärbehältern
  • SPS-Steuerung mit eigener Programmierung
  • Datenfernübertragung und Fernparametrierung
  • Messtechnik zum Monitoring und Steuerung der Prozesse
  • Dosiertechnik zur Optimierung der Ablaufwerte
  • Abwasserbehandlung mit: C-Abbau, Nitrifikation, Denitrifikation und P-Fällung
  • Erweiterungsmöglichkeit der BIOclear vario-B durch zusätzliche Behälter
SBR Kläranlage Bio Clear hohe Ablaufqualität Analyse gute Reinigungsleistung

Anlagenaufbau

BIOclear vario-B mit Betonfertigteilen

Seitenansicht

SBR Kläranlage Bio Clear B Betonfertigteile Seitenansicht Modular Aufbaubar Vorklärung Biologie

Vorklärung

Puffer

SBR

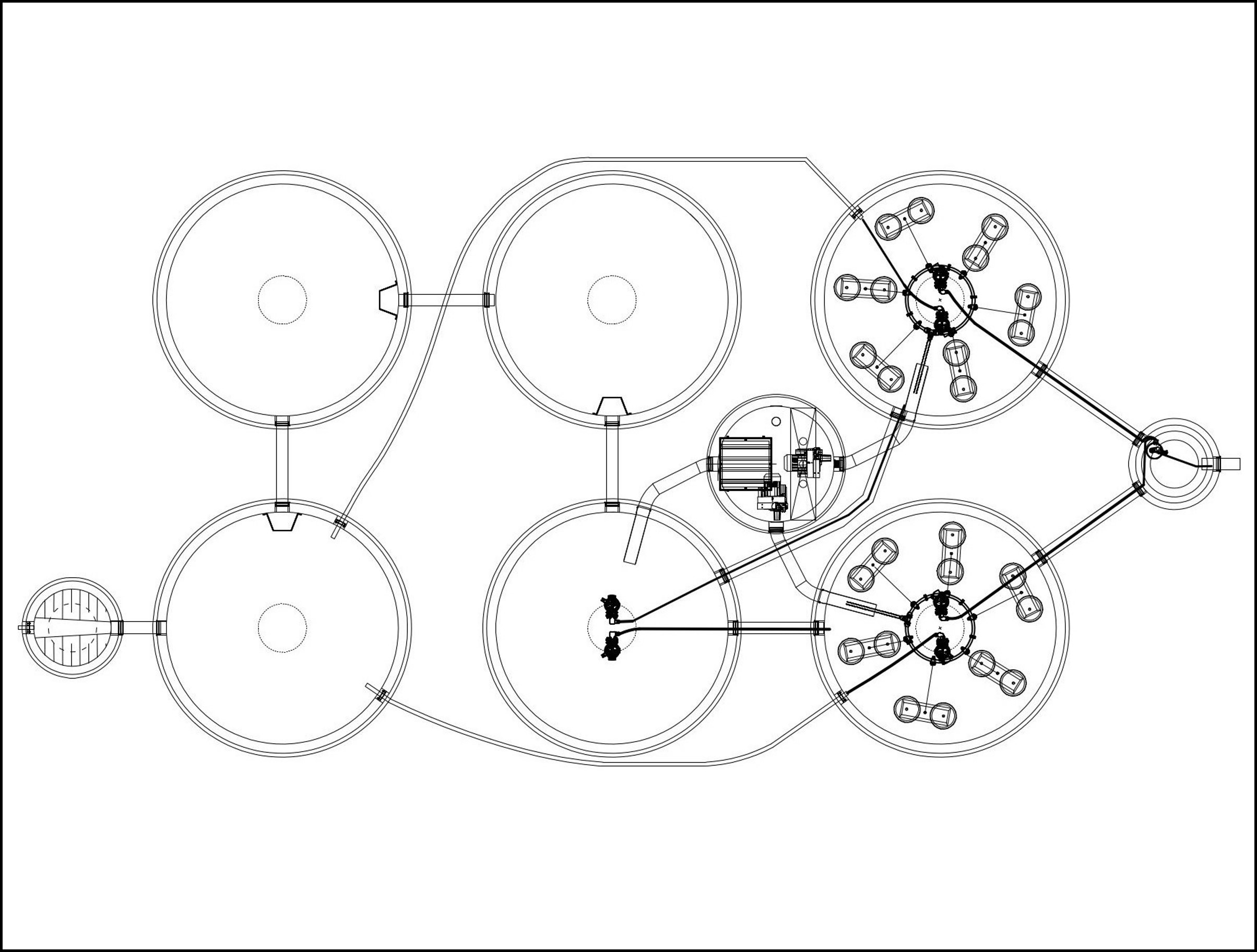

Draufsicht

SBR Kläranlage Bio Clear B Betonfertigteile Draufsicht Modular Aufbaubar Zweistufig Redundant

Vorklärung

Puffer

SBR

Das als Beispiel dargestellte System mit:

  • 1 x Entspannungsschacht
  • 2 x Vorklärbehälter
  • 2 x Pufferbehälter
  • 2 x SBR-Reaktoren
  • 1 x Probenahmeschacht
  • 1 x Technikschacht

Optionen:

  • Zulaufpumpwerk
  • Dosierschacht
  • Entlüftungssystem
  • Betriebsgebäude

BIOclear vario-T mit Ortbetonbehälter

Seitenansicht

SBR Kläranlage Bio Clear T Rechteckbauweise Seitenansicht Vorklärung Biologie

Draufsicht

SBR Kläranlage Bio Clear T Rechteckbauweise Draufsicht Vorklärung Biologie

Vorklärung

Puffer

SBR

Vorklärung

Puffer

SBR

Funktionsweise

Zyklus im SBR-Prozess

Das SBR-Verfahren (Sequencing-Batch-Reactor) ist eine bewährte Technologie zur Behandlung häuslichen Abwassers. Die Kläranlage besteht aus der Vorbehandlung, dem Pufferbehälter und SBR-Reaktor. Die Vorbehandlung besteht bei der BIOclear vario-B/T aus einer Vorklärung, in der auch der Überschußschlamm gespeichert wird. Anschließend wird das Abwasser im Pufferbehälter gespeichert und entsprechend des eingestellten Zyklusprogramms wie folgt weiter behandelt:

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Beschickung

Beschickung des SBR-Reaktors aus dem Pufferbehälter.

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Belüftung

Belüftung und Durchmischung des Belebtschlamms im SBR-Reaktor für den biologischen Prozess.

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Sedimentation

Sedimentationsphase zur Trennung des Klarwassers vom Belebtschlamm.

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Klarwasserabzug

Klarwasserabzug des geklärten Abwassers.

Technische Behandlungsschritte

Als erste Behandlungsstufe durchfließt das Abwasser zunächst die Vorklärung. Hier wird der Rohschlamm zusammen mit dem Überschussschlamm als Boden- und Schwimmschlamm abgesetzt. Sobald die maximale Schlammspiegelhöhe erreicht ist, muss die Entsorgung erfolgen.

Zur optimalen Einstellung der Biologie lassen sich alle Pumpen durch eine Gleitrohrführung leicht bewegen und immer passend zur Anschlussgröße auf die richtige Höhe einstellen. Ein Unterlastbetrieb kann somit wirkungsvoll verhindert werden.

SBR Kläranlage Bio Clear Ablauf in Vorfluter hohe Reinigungsleistung Umweltschutz
SBR Kläranlage Bio Clear Abwasser Berliner Ring PWC Anlage Autobahn Versickerung

Die Steuerung der Kläranlage erfolgt durch eine eigens programmierte SPS mit Anzeige- und Bedienungsmöglichkeit eines übersichtlichen Touch Displays. Die Mess- und Dosiertechnik wird entsprechend der Anforderungen individuell ausgewählt, um mit größtmöglicher Sicherheit die geforderte Reinigungsleistung zu erreichen. Für eine reibungslose Betriebsführung bieten wir eine eigene Lösung der Datenfernübertragung und Datenferparametrierung an.

Sämtliche im Klärbehälter verbauten Befestigungsmaterialien und Rohrleitungen sind korrosionsbeständig und bestehen aus Edelstahl oder Kunststoff. Der Austausch von Pumpen und Belüftungssystemen kann im laufenden Betrieb erfolgen, sodass diese ohne einsteigen zu müssen entnommen werden können. Beim Einsatz von Tellerbelüftern ist die Luftverteilung mittels Schiebern von der Einstiegsöffnung aus regelbar, sodass eine optimale Sauerstoffversorgung des Belebtschlamms möglich ist.

Entsprechend dieser Konzeption laufen unsere gelieferten Anlagen mit hoher Flexibilität zusammen mit großer Betriebssicherheit.

Unterlastregelung

SBR Kläranlage Bio Clear Beschickungspumpe Pumpenaufhängung Gleitrohr Niveaumessung stufenlose Höheneinstellung

Pumpe am Gleitrohr / Drucksensor zur Niveaumessung

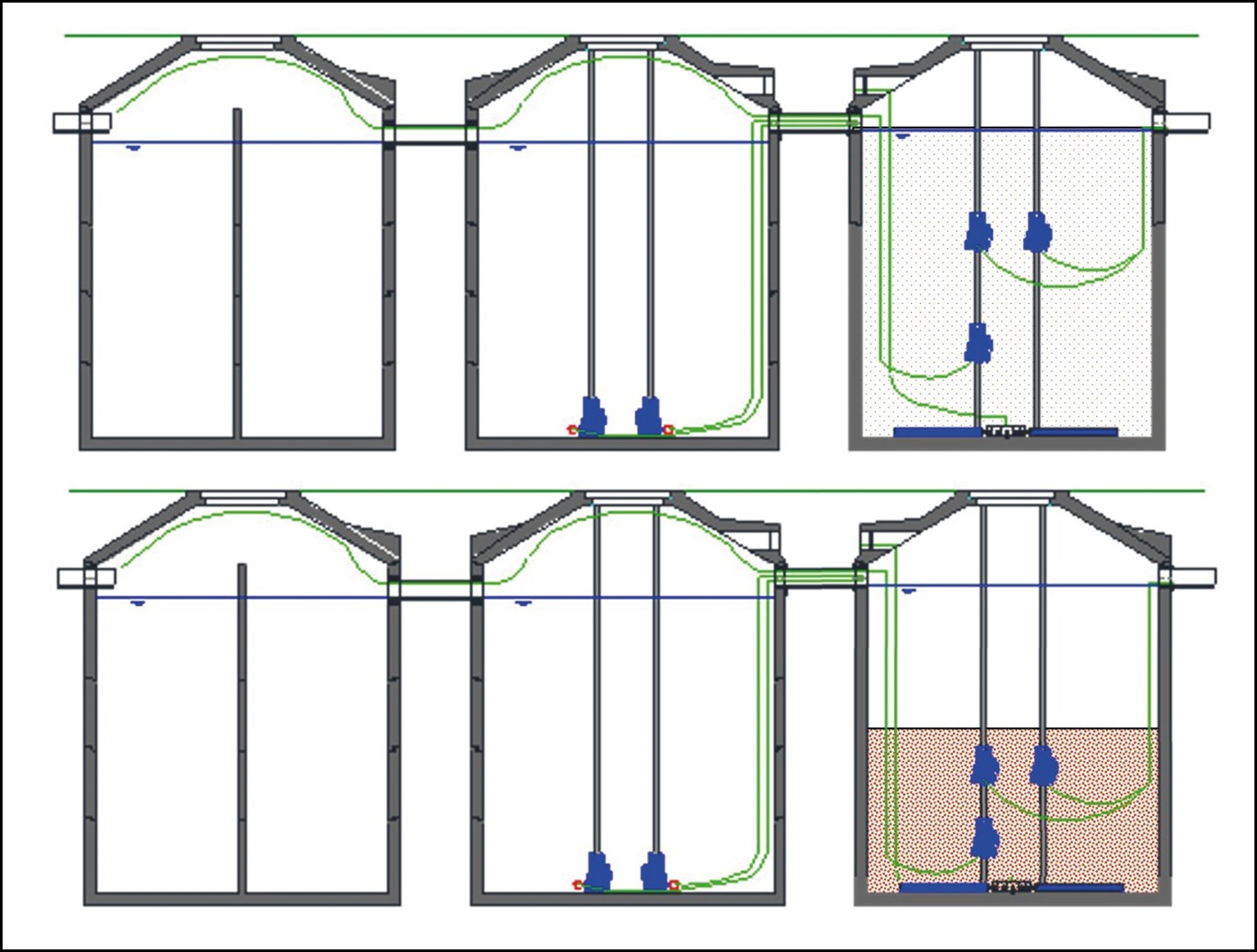

SBR Kläranlage Bio Clear Belastungsschwankungen Unterlast Anpassung Volumen Belebtschlamm

SBR-Reaktor im Unterlastbetrieb aufgrund geringer Zulaufbelastung

SBR Kläranlage Bio Clear Belastungsschwankungen Einstellung bei Unterlast Anpassung Volumen Belebtschlamm

SBR-Reaktor im Normalbetrieb nach Anpassung der Pumpenhöhe

Belüftungssystem

SBR Kläranlage Bio Clear Steuerungstechnik Schaltschrank Touch Panel Handschalter Technikschacht

Freiluftsäule mit Schaltschrank montiert auf dem Technikschacht

SBR Kläranlage Bio Clear Verdichter Seitenkanalgebläse Belüftung SBR Schallschutz Ansaugfilter

Seitenkanalverdichter im Technikschacht

SBR Kläranlage Bio Clear S SBR Reaktor Abwasserbehandlung Schlammbehandlung Belüftergitter Sonde Pumpen

Belüftersystem mit Membranrohrbelüftern für SBR-Kläranlagen in Rechteckbauweise

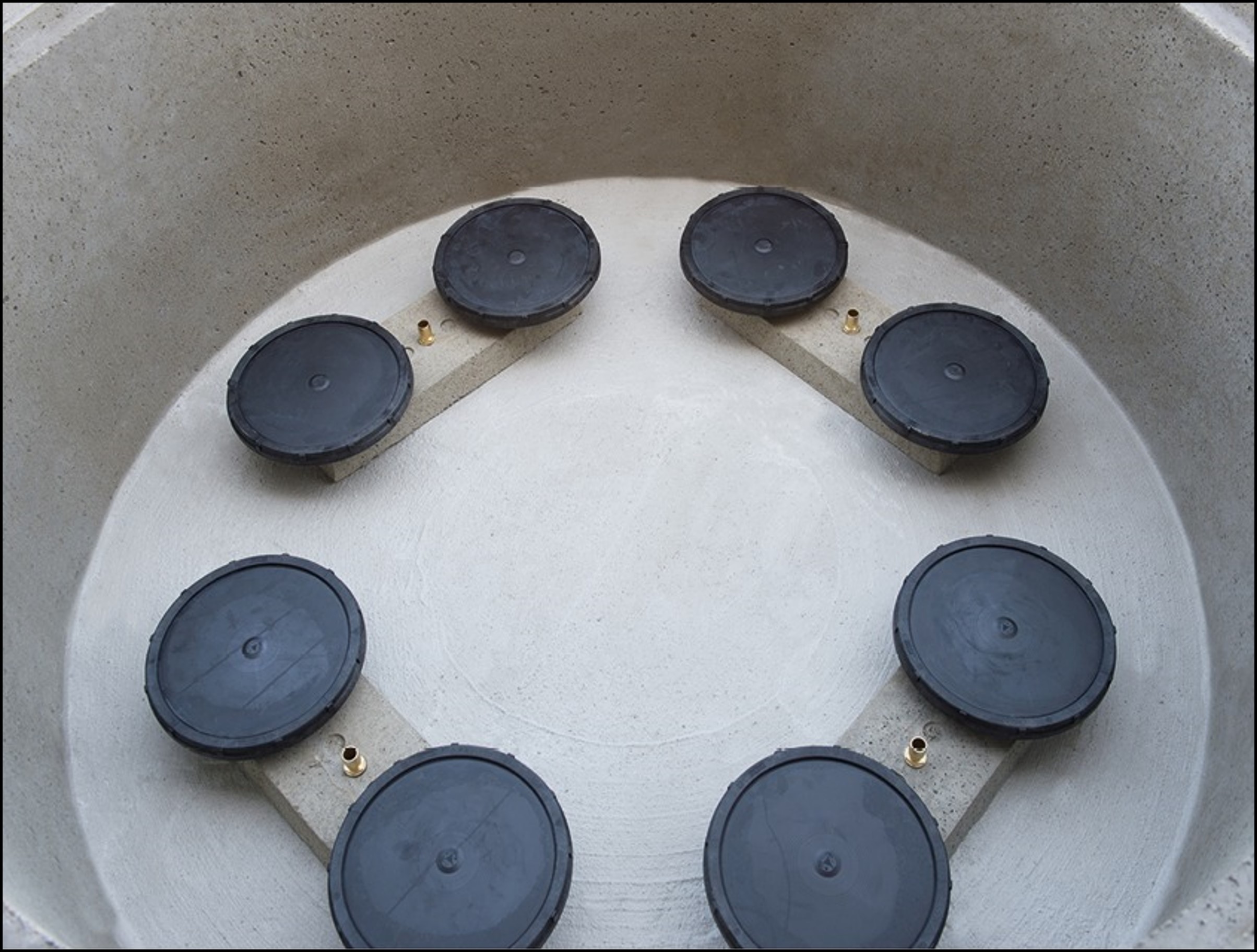

SBR Kläranlage Bio Clear B Belüfterplatten Tellerbelüfter Belüftung Sauerstoffanreicherung Belebtschlamm

Belüftersystem mit Tellerbelüftern für SBR-Kläranlagen in Rundbauweise

Steuerungstechnik

SBR Kläranlage Bio Clear Schaltschrank Steuerungstechnik Touch Panel Außenschrank

Ansicht der Steuerung

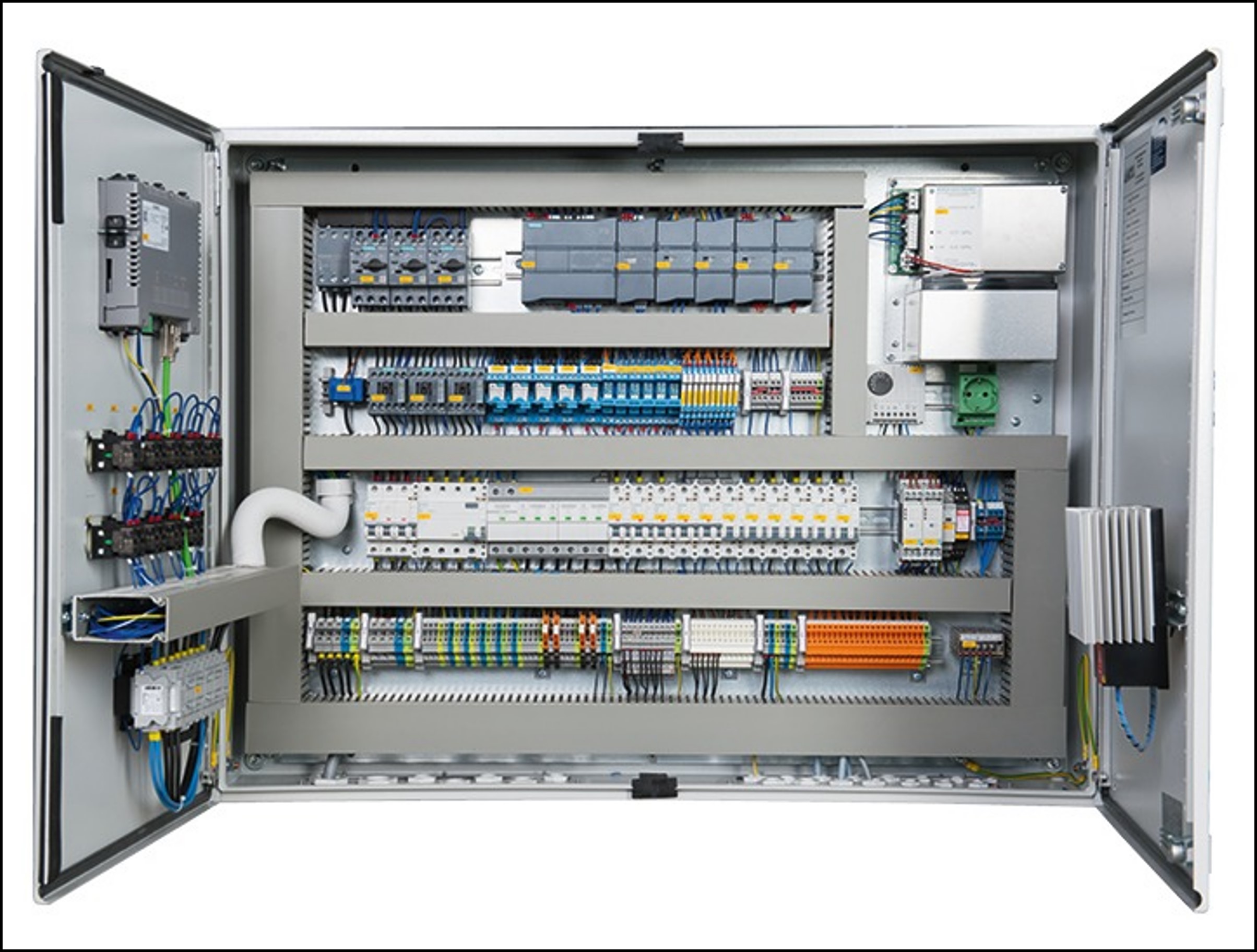

SBR Kläranlage Bio Clear Steuerung SPS USV Schutzschalter E-Technik Datenanbindung

Ausrüstung des Steuerschranks

SBR Kläranlage Bio Clear Steuerungstechnik Datenanbindung Einwahl Fehlermeldung Fernleitsystem

Datenanbindung der Steuerung

SBR Kläranlage Bio Clear EX Schutz Dolumentation EX Zonenplan Trennbarrieren Sicherheit

EX-Schutz der Kläranlage mit vollständiger Dokumentation und Prüfung

Mess- und Dosiertechnik

SBR Kläranlage Bio Clear Niveaumessung Hydrostatische Drucksonde Messung stufenloser Wasserstand

Drucksensoren zur Niveaumessung in Puffer und SBR, sowie zur exakten Berechnung der Durchlaufmenge.

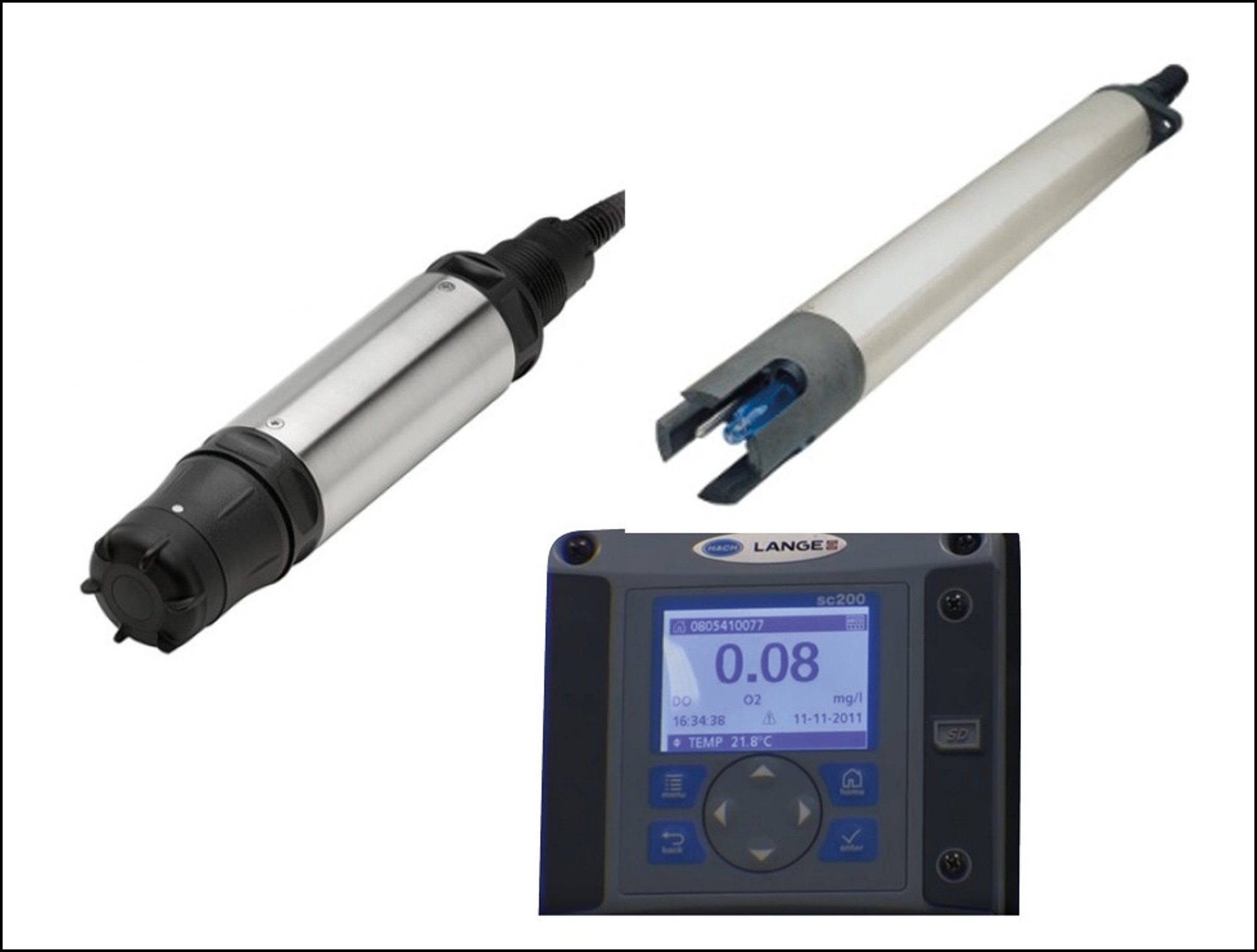

SBR Kläranlage Bio Clear O2 Messung LDO Sonde Messumformer Messtechnik pH Sauerstoffkonzentration

Messtechnik mit Sonden für:

  • Sauerstoffmessung
  • pH-Wert
  • Redox
  • Leitfähigkeit
SBR Kläranlage Bio Clear P-Fällung Dosierung Dosierpumpe Fällmittel Dosiermittel

Dosiertechnik für:

  • P-Fällung
  • Neutralisation
  • C-Dosierung
