Kläranlage BIOclear vario S

Kordes.de    >    Produkte    >    Kläranlagen    >    BIOclear vario S

Einsatzgebiete

SBR-Kläranlage BIOclear vario S zur Abwasserbehandlung bis 5.000 E​

SBR Kläranlage Bio Clear S Abwasserbehandlung Schlammbehandlung Siebrechen Rechteckbehälter

Die Kläranlage BIOclear vario-S ist das ideale Klärsystem, wenn neben der Abwasserreinigung auch eine Schlammbehandlung erfolgen soll. Einsatz findet diese Anlage zumeist in größeren Einheiten für Orten und Siedlungen mit Trenn- oder Mischwasserkanalisation, in Gewerbebetrieben, Industriebetrieben und Ferienanlagen sowie allen vergleichbaren Einsatzfällen zur Behandlung häuslichen Abwassers. Für die Kläranlage liefern wir die technische Ausrüstung für bereits bestehende Behälter bzw. neu erstellte Ortbetonbehälter.

Mehr Info's
SBR Kläranlage Broschüre Bio Clear B hohe Reinigungsleistung Abwasserbehandlung Schlammbehandlung

Vorteile

  • Nachregelungsmöglichkeit bei Unterlast und Einstellbarkeit auf die tatsächliche Anschlussgröße
  • Tägliche und wöchentliche Belastungsschwankungen können effektiv aufgenommen werden
  • Stabilität durch sichere Regelung des Schlammvolumens im SBR
  • Abtrennen von Störstoffen im Zulauf der Kläranlage zum Schutz der Anlagentechnik
  • Schlammbehandlung durch Schlammstabilisierung im SBR-Reaktor
  • Redundanz der wesentlichen Anlagenteile
  • Werkzeugloses Entnehmen der Aggregate aus den Klärbehältern
  • SPS-Steuerung mit eigener Programmierung
  • Datenfernübertragung und Fernparametrierung
  • Messtechnik zum Monitoring und Steuerung der Prozesse
  • Dosiertechnik zur Optimierung der Ablaufwerte
  • Abwasserbehandlung mit: C-Abbau, Nitrifikation, Denitrifikation und P-Fällung
SBR Kläranlage Bio Clear hohe Ablaufqualität Analyse gute Reinigungsleistung

Anlagenaufbau

BIOclear vario-S als System für Ortbetonbehälter

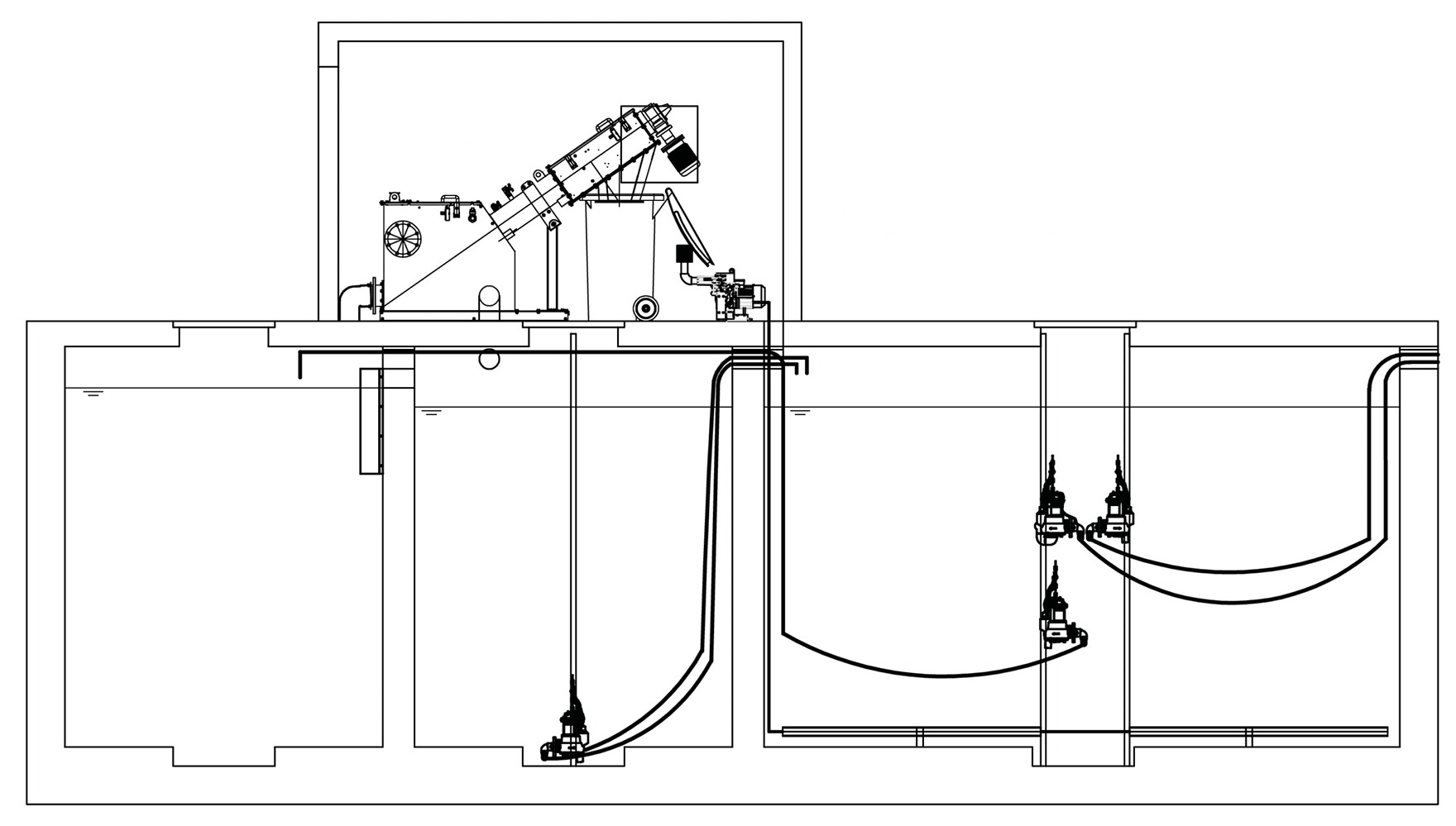

Seitenansicht

SBR Kläranlage Bio Clear S Zeichnung Seitenansicht Puffer Biologie Schlammspeicher Siebrechen

Schlammspeicher

Puffer

SBR

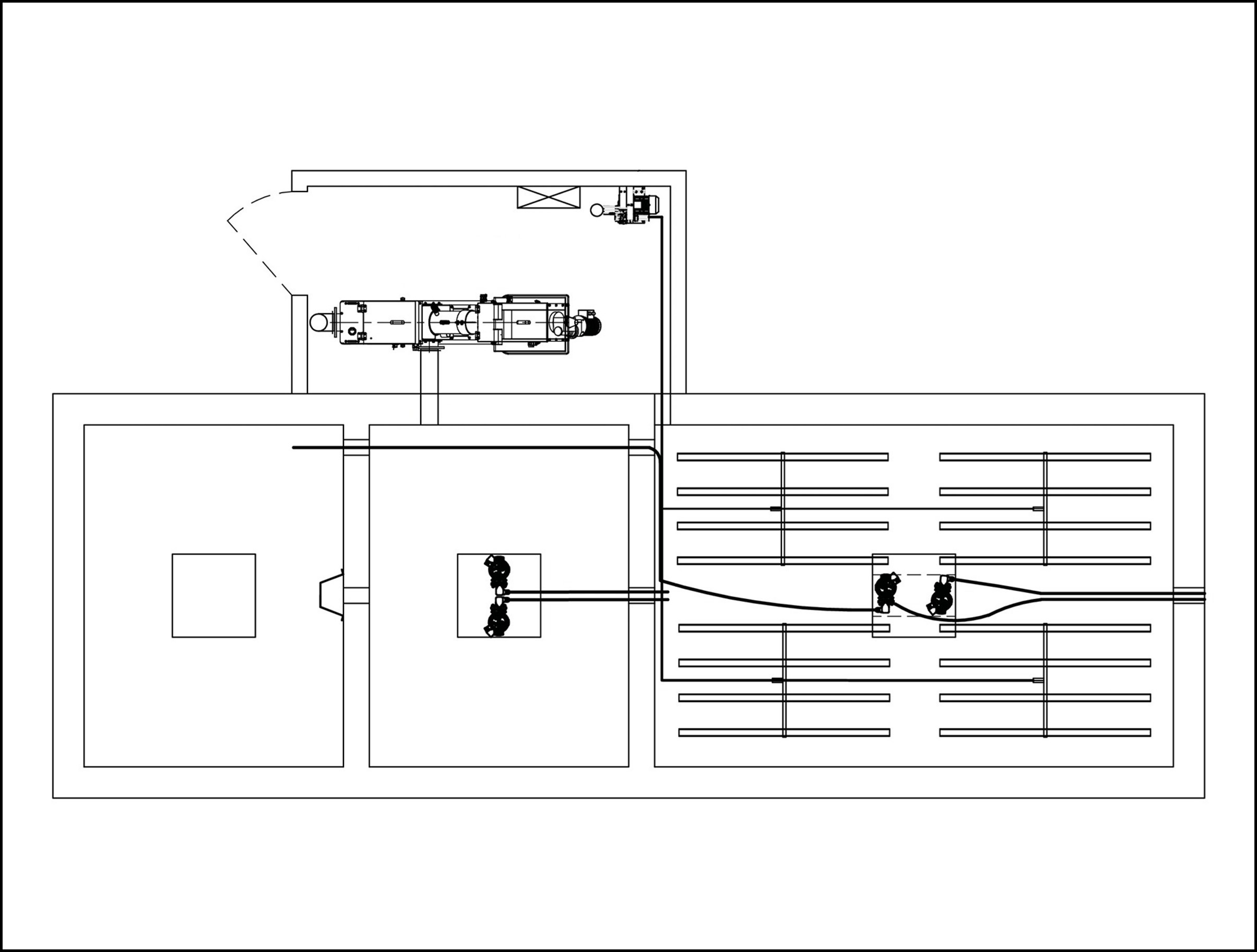

Draufsicht

SBR Kläranlage Bio Clear S Zeichnung Draufsicht Puffer Biologie Schlammspeicher Siebrechen

Schlammspeicher

Puffer

SBR

Funktionsweise

Zyklus im SBR-Prozess

Das SBR-Verfahren (Sequencing-Batch-Reactor) ist eine bewährte Technologie zur Behandlung häuslichen Abwassers. Die Kläranlage besteht aus dem Pufferbehälter, SBR-Reaktor und Schlammspeicher für die Speicherung des Überschußschlamms. Die Vorbehandlung besteht bei der BIOclear vario-S aus einem Spiralsieb. Anschließend wird das Abwasser im Pufferbehälter gespeichert und entsprechend des eingestellten Zyklusprogramms wie folgt weiter behandelt:

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Beschickung

Beschickung des SBR-Reaktors aus dem Pufferbehälter.

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Belüftung

Belüftung und Durchmischung des Belebtschlamms im SBR-Reaktor für den biologischen Prozess.

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Sedimentation

Sedimentationsphase zur Trennung des Klarwassers vom Belebtschlamm.

SBR Kläranlage Kleinkläranlage Bio Clear Aqua Simplex SBR Zyklen Klarwasserabzug

Klarwasserabzug des geklärten Abwassers.

Technische Behandlungsschritte

Als erste Behandlungsstufe durchfließt das Abwasser zunächst die Vorklärung. Hier wird der Rohschlamm zusammen mit dem Überschussschlamm als Boden- und Schwimmschlamm abgesetzt. Sobald die maximale Schlammspiegelhöhe erreicht ist, muss die Entsorgung erfolgen.

Zur optimalen Einstellung der Biologie lassen sich alle Pumpen durch eine Gleitrohrführung leicht bewegen und immer passend zur Anschlussgröße auf die richtige Höhe einstellen. Ein Unterlastbetrieb kann somit wirkungsvoll verhindert werden.

SBR Kläranlage Bio Clear Ablauf in Vorfluter hohe Reinigungsleistung Umweltschutz

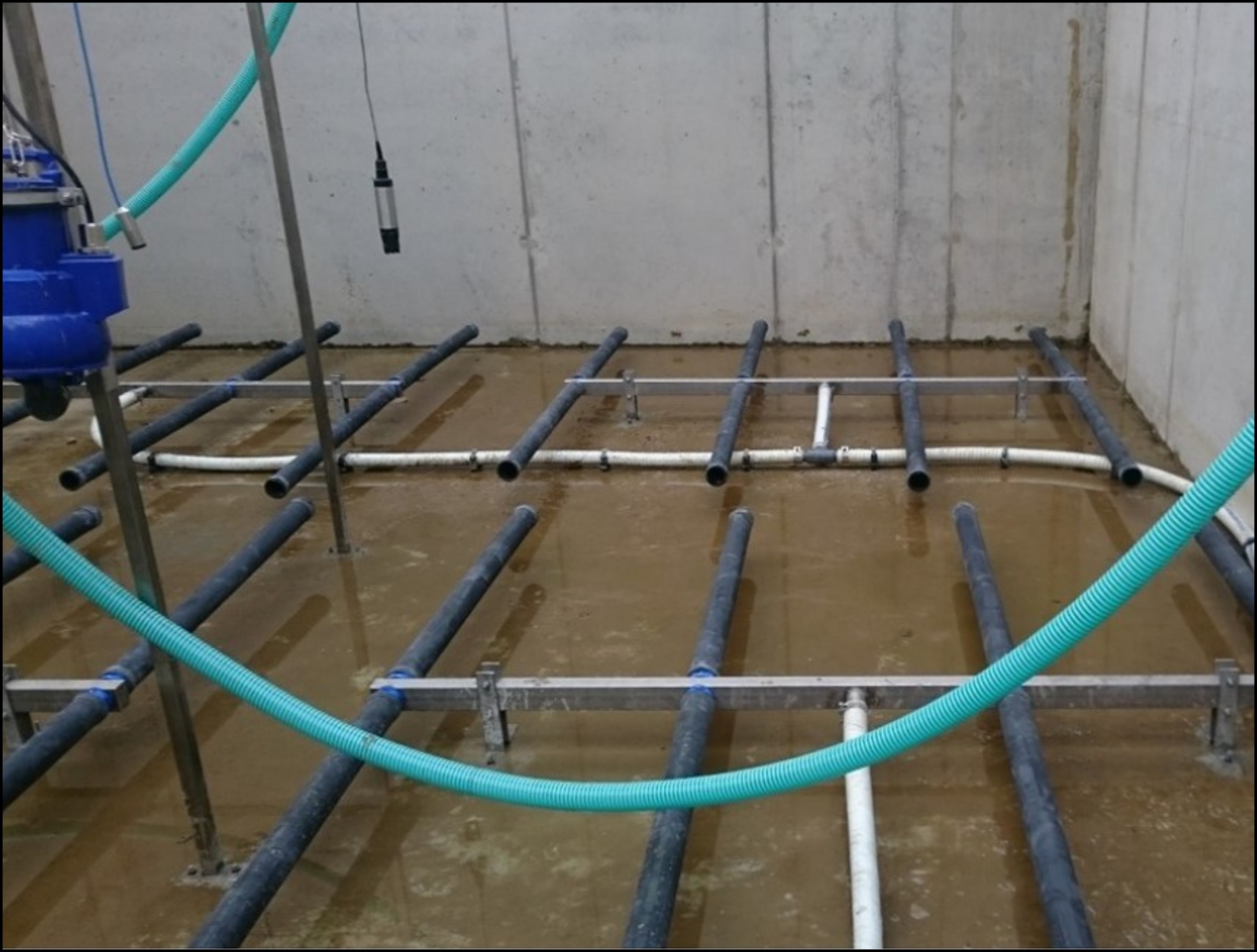

SBR Kläranlage Bio Clear S Biologie Belebtschlamm Belüftergitter Rohrbelüfter Kommunales Abwasser

Die Steuerung der Kläranlage erfolgt durch eine eigens programmierte SPS mit Anzeige- und Bedienungsmöglichkeit eines übersichtlichen Touch Displays. Die Mess- und Dosiertechnik wird entsprechend der Anforderungen individuell ausgewählt, um mit größtmöglicher Sicherheit die geforderte Reinigungsleistung zu erreichen. Für eine reibungslose Betriebsführung bieten wir eine eigene Lösung der Datenfernübertragung und -parametrierung an.

Sämtliche im Klärbehälter verbauten Befestigungsmaterialien und Rohrleitungen sind korrosionsbeständig und bestehen aus Edelstahl oder Kunststoff. Der Austausch von Pumpen und Belüftungssystemen kann im laufenden Betrieb erfolgen, sodass diese ohne einsteigen zu müssen entnommen werden können. Beim Einsatz von Tellerbelüftern ist die Luftverteilung mittels Schiebern von der Einstiegsöffnung aus regelbar, sodass eine optimale Sauerstoffversorgung des Belebtschlamms möglich ist.

Entsprechend dieser Konzeption laufen unsere gelieferten Anlagen mit hoher Flexibilität zusammen mit großer Betriebssicherheit.

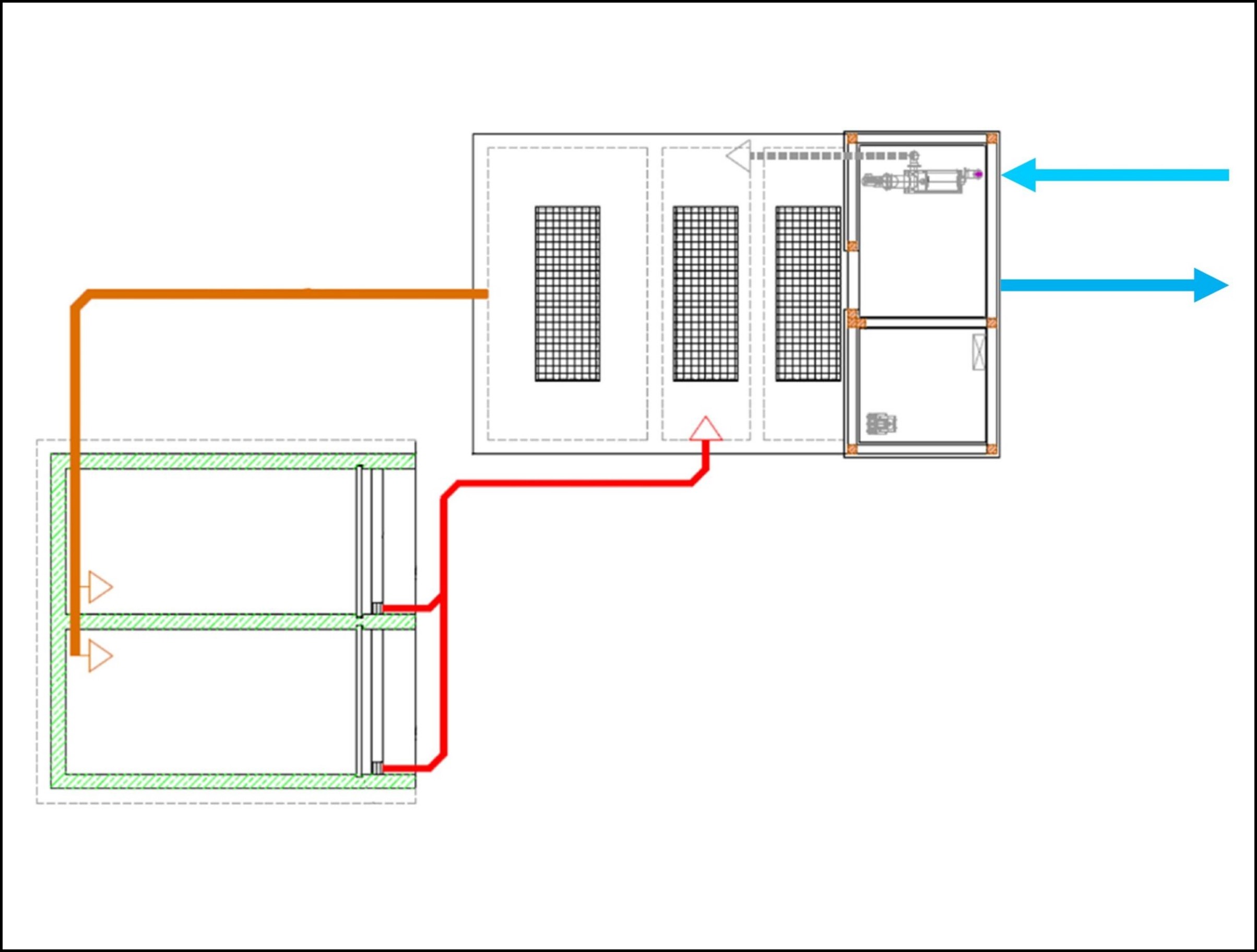

Schlammbehandlung

Zyklus im SBR-Prozess

Beschickung

Schlammspeicher

Puffer

SBR

Sieb

Zu-/ Ablauf

SBR Kläranlage Bio Clear S Abwasserbehandlung Schlammbehandlung Schlammstabilisierung Schlammtrocknung Siebrechen

Schlammtrocknung

Rücklauf zum Puffer

Die Schlammbehandlung und -entwässerung erfolgt in folgenden Schritten:

  • Abtrennung der Störstoffe durch das Spiralsieb
  • Schlammstabilisierung im SBR-Reaktor zusammen mit der Abwasserbehandlung
  • Voreindickung des Schlamms im Schlammspeicher. Das Überstauwasser fließt in den Pufferbehälter zurück
  • Die Entwässerung erfolgt in der Schlammtrocknung. Das Sickerwasser fließt in den Pufferbehälter zurück
  • Nach ein bis zwei Jahren ist der maximale Füllstand und die vollständige Entwässerung erreicht, so dass die Entleerung erfolgen kann

Belüftungssystem

SBR Kläranlage Bio Clear S SBR Reaktor Abwasserbehandlung Schlammbehandlung Belüftergitter Sonde Pumpen

Belüftersystem mit Membranrohrbelüftern und Belfütergitter im SBR-Reaktor

SBR Kläranlage Bio Clear Verdichter Seitenkanalgebläse Belüftung SBR Schallschutz Ansaugfilter

Seitenkanalverdichter im Technikschacht

Steuerungstechnik

SBR Kläranlage Bio Clear Schaltschrank Steuerungstechnik Touch Panel Außenschrank

Ansicht der Steuerung

SBR Kläranlage Bio Clear Steuerung SPS USV Schutzschalter E-Technik Datenanbindung

Ausrüstung des Steuerschranks

SBR Kläranlage Bio Clear Steuerungstechnik Datenanbindung Einwahl Fehlermeldung Fernleitsystem

Datenanbindung der Steuerung

SBR Kläranlage Bio Clear EX Schutz Dolumentation EX Zonenplan Trennbarrieren Sicherheit

EX-Schutz der Kläranlage mit vollständiger Dokumentation und Prüfung

Mess- und Dosiertechnik

SBR Kläranlage Bio Clear Niveaumessung Hydrostatische Drucksonde Messung stufenloser Wasserstand

Drucksensoren zur Niveaumessung in Puffer und SBR, sowie zur exakten Berechnung der Durchlaufmenge.

SBR Kläranlage Bio Clear O2 Messung LDO Sonde Messumformer Messtechnik pH Sauerstoffkonzentration

Messtechnik mit Sonden für:

  • Sauerstoffmessung
  • pH-Wert
  • Redox
  • Leitfähigkeit
SBR Kläranlage Bio Clear P-Fällung Dosierung Dosierpumpe Fällmittel Dosiermittel

Dosiertechnik für:

  • P-Fällung
  • Neutralisation
  • C-Dosierung
