Einsatzgebiete

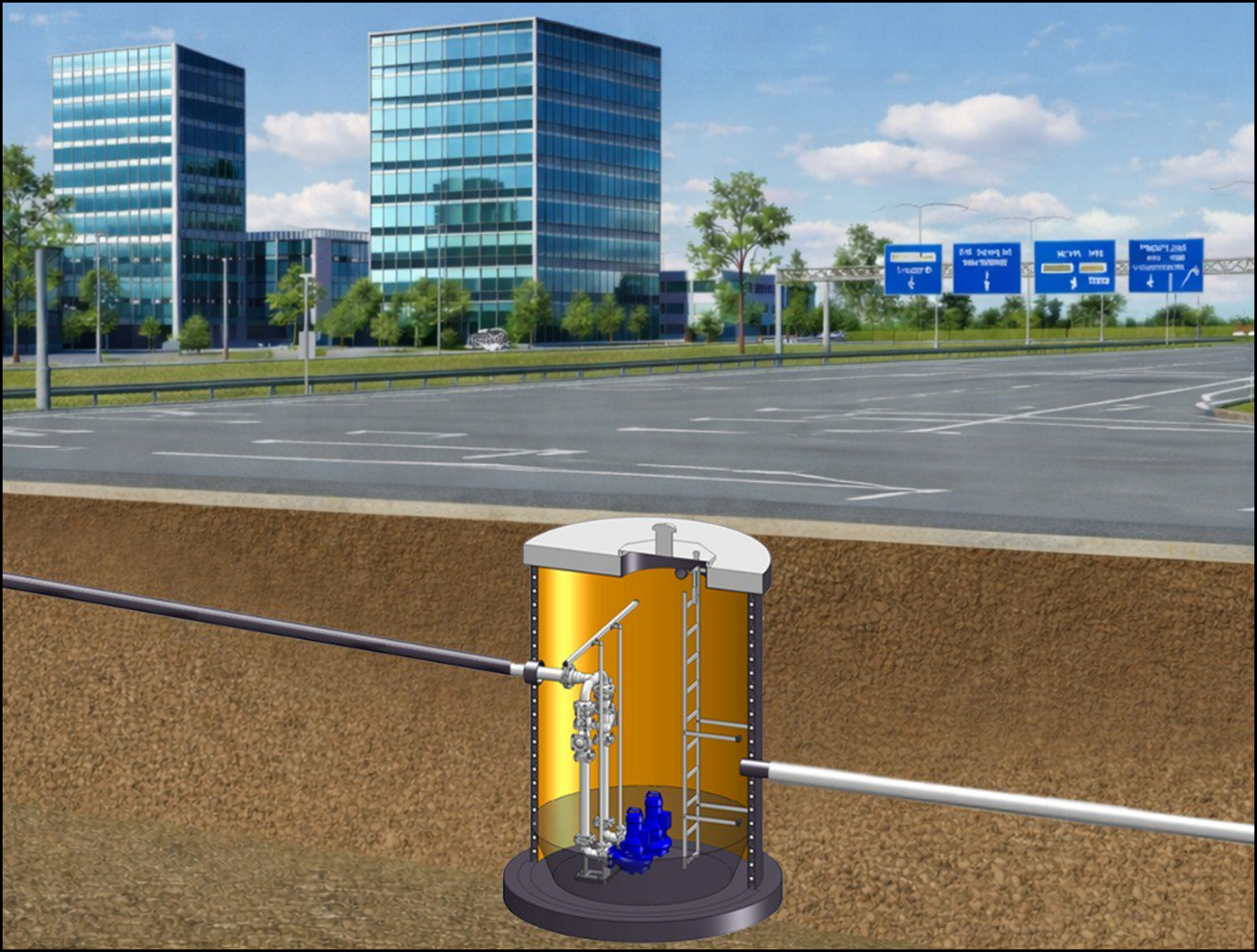

Einsatzgebiete Abwasserpumpstationen in Nassaufstellung sind für kommunales und industrielles Abwasser, sowie Oberflächenwasser bestens geeignet. Besondere Belastungen der Pumpstationen im kommunalen Bereich entstehen durch Starkregen, Faulgase, Fette und Faserstoffe. Bei industriellen Abwässern sind es aggressive chemischen Belastungen aufgrund der Inhaltsstoffe. Einsatzbereiche für Oberflächenabflüsse von Parkplätzen und Straßen haben neben Starkregenereignissen auch die Problematik erhöhter Salzgehalte. Das […]
Armaturen
Armaturen Nassaufstellung 100% Sphäroguss, pulverbeschichtetDN 80 – 200 Sphäroguss, pulverbeschichtet und EdelstahlDN 80 – 200 100% EdelstahlDN 80 – 100 Je nach Schachttiefe sind die Rohrleitungen beliebig verlängerbar Die Pumpen sind ohne Schachteinstieg von oben leicht in die Kupplung einzusetzen Die Pumpenentnahme ist auch ohne Absperrung des Schiebers jederzeit möglich Das Kugelrückschlagventil verhindert einen Rückstau […]
Schachtsysteme
Schachtsysteme KSK 10 KSK 15 KSK 20 KSK 25
Druckentwässerung
Einsatzbereiche Druckentwässerung ist für Ein- und Mehrfamilienhäuser im ländlichen Raum eine ideale Möglichkeit zur Abwasserentsorgung. Durch eine VARIANT Pumpstation wird Ihr gesamtes Abwasser unbemerkt auf dem schnellsten Weg zur nächsten Kläranlage gepumpt. Für die Förderung geringer fäkalienhaltiger Abwassermengen sind Schneidradpumpen die erste Wahl. Die Schneidräder zerkleinern im Betrieb alle größeren Bestandteile des Abwassers, wodurch der […]
Armaturen
Armaturen Grauguss Armaturen in DN 40 mit Traversenaufhängung Einzelanlage Doppelanlage Armaturen aus Sphäroguss mit Pulverbeschichtung Rohrleitung aus Edelstahl Der Kupplungsfuß befindet sich auf der Quertraverse Die Pumpen sind ohne Schachteinstieg von oben leicht in die Kupplung einzusetzen Die Pumpenentnahme ist auch ohne Absperrung des Schiebers jederzeit möglich Das Kugelrückschlagventil verhindert einen Rückstau in die Pumpstation […]
Armaturen
Armaturen Grauguss Armaturen in DN 50 mit Fußaufstellung Einzelanlage Doppelanlage Armaturen aus Sphäroguss mit Pulverbeschichtung Rohrleitungen aus Edelstahl Je nach Schachttiefe sind die Rohrleitungen beliebig verlängerbar Die Pumpen sind ohne Schachteinstieg von oben leicht in die Kupplung einzusetzen Die Pumpenentnahme ist auch ohne Absperrung des Schiebers jederzeit möglich Das Kugelrückschlagventil verhindert einen Rückstau in die […]
Schachtsystem
Schachtsysteme Pumpstation aus LDPE Zulauftiefe: 1,26 – 1,96 m Einbautiefe: 1,78 – 2,48 m Schachtdurchmesser: 800 mm Stauvolumen bis Einlauf: ca. 300 Liter Anschluss Zulauf: 2 x KG DN 150 Anschluss Technik, Entlüftung: 2 x KG DN 100 Teleskopdom zum exakten Höhenausgleich Abdeckungen aus Kunststoff bis 200/600 kg oder als BEGU Klasse B/D in Ø […]
Schachtsystem
Schachtsysteme Pumpstation in Betonbauweise Zulauftiefe: 0,90 – 9,00 m Einbautiefe: 1,68 – 10,00 m Schachtdurchmesser: Innen 1.000 mm / Außen 1.300 mm Stauvolumen bis Einlauf variabel ab 300 Liter Rohranschlüsse individuell anpassbar Konus oder flache Abdeckung Abdeckungen BEGU / Guss in Klasse B/D und Edelstahl in Klasse A Be- und Entlüftungshaube Leiter
Freie Pumpenwahl
Freie Pumpenwahl Unsere Pumpstationen sind mit genormten Flanschanschlüssen ausgestattet. Dadurch bleibt der Kunde bei der Auswahl der Pumpen flexibel und ist nicht dauerhaft an ein bestimmtes Fabrikat gebunden. Im Falle eines späteren Austauschs können verschiedene Pumpenhersteller berücksichtigt werden. Im Gegensatz dazu setzen einige Anbieter auf Spezialkupplungen, die eine dauerhafte Bindung an einen einzelnen Hersteller erzwingen […]
Schneidradpumpen
Pumpentechnik Für eine optimale Förderleistung und Strömungsgeschwindigkeit müssen Armaturen, Druckleitungen und Pumpen genau auf die Anforderungen Ihres Bauvorhabens abgestimmt sein. Unser Sortiment reicht von Pumpen mit Schneidradsystem für kleine Abwassermengen mit Beimengungen, bis hin zu Pumpen mit Freistromradsystem. Beide Varianten sind lieferbar mit und ohne Explosionsschutz. Für bestimmte Abwässer sind auch Pumpen mit besonderen Resistenzen […]
Steuerungstechnik
Steuerungstechnik Unsere Steuergeräte schalten und überwachen Ihre VARIANT Pumpstation zuverlässig. Die Steuerung kann im Innenraum per Wandmontage oder außerhalb in einer Freiluftsäule untergebracht werden. Entsprechend Ihres Anwendungsfalls bieten wir Ihnen ein aufeinander abgestimmtes Konzept aus Steuerung, Niveaumessung, Armaturen, Pumpen und Schacht an. Steuergerät CEB / CDB Anschluss bis 5,5 kW / 9 A Abmessungen: B/H/T […]
Werksseitig Vorgefertigt
Werksseitig Vorgefertigt Nach Zeichnung Exakt gefertigt Von Profis Qualitätsgeprüft Weniger Schnittstellen an der Baustelle Unsere Pumpstationen werden nach präzise abgestimmten und freigegebenen Zeichnungen gefertigt. Dabei setzen wir auf eine professionelle und effiziente Produktion unter optimalen Bedingungen. Geschulte Spezialisten mit jahrelanger Erfahrung fertigen die Anlagen mit modernster Technik und hochwertigen Materialien. Ein vollständiges Materiallager gewährleistet kurze […]
Schnell Eingebaut
Schnell Eingebaut Zeitersparnis Die doppelwandigen Schachtsysteme aus PE-HD überzeugen durch hohe Stabilität bei gleichzeitig sehr geringem Gewicht. Selbst große Pumpstationen können problemlos als ein Stück geliefert werden. Der Transport erfolgt liegend auf einem Sattelschlepper direkt zur Baustelle. Dort wird die komplett vorgefertigte Pumpstation mit einem Mobilkran vom Fahrzeug entladen, aufgerichtet und in die bereits vorbereitete […]
Stabilität
Stabilität Standsicherheit Unsere Pumpstationen in Sandwichbauweise aus PE-HD und Stahlbeton verbinden Leichtbau mit maximaler Stabilität. Stahlbeton gewährleistet die optimale Plattenstabilität für Decken- und Bodenplatte, während das doppelwandige PE-HD-Wickelrohr trotz seines geringen Eigengewichts besonders belastbar ist. Kräfte aus Verkehrslasten werden von der Deckenplatte direkt auf das Schachtmantelrohr abgetragen – ein separater Lastausgleichsring entfällt. Für jede Pumpstation […]
Korrosionsbeständigkeit

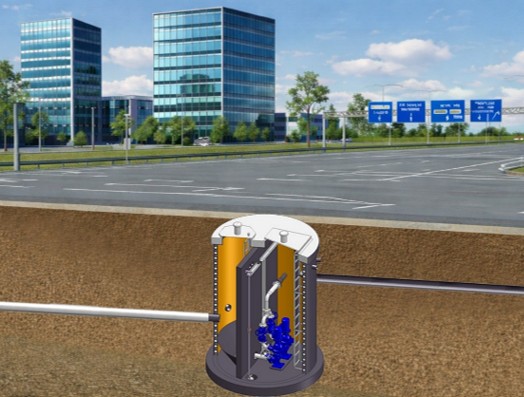

Korrosionsbeständigkeit Pumpstation in Trockenaufstellung Die Pumpstation HEKANT ist für eine besonders lange Lebensdauer ausgelegt. Durch die Trockenaufstellung sind Pumpen und Armaturen vollständig vom Abwasser getrennt, sodass weder Gase noch chemische Inhaltsstoffe Korrosionsschäden verursachen können. Der Abwassersammelraum ist mit Bodenschrägen und glatten Innenflächen aus PE-HD gestaltet. Dadurch entstehen keine Ablagerungen, und da auf störende Einbauten verzichtet […]
Korrosionsbeständigkeit
Korrosionsbeständigkeit Edelstahlarmaturen Der Einsatz von Edelstahlarmaturen ist in Abwasserpumpstationen die optimale Lösung, um langfristig Korrosion zu verhindern. Die Bedingungen in Pumpstationen sind anspruchsvoll: Feuchtigkeit führt zu Rostbildung, Schwefelwasserstoff greift Armaturen chemisch an. Klassische Gussarmaturen, selbst beschichtete, korrodieren schnell und müssen oft komplett ausgetauscht werden, da auch Schraubverbindungen unlösbar werden. Unsere Edelstahlarmaturen sind unter diesen Bedingungen […]
Wasserdicht
Wasserdicht Ein Bauteil – Keine Fugen Unsere Pumpstation aus PE-HD wird als einteiliges, vollständig verschweißtes Bauteil gefertigt – ganz ohne Fugen. Decken- und Bodenplatte sind fest mit dem Schachtmantelrohr verbunden. Dadurch entstehen keine Schwachstellen für Wassereintritt oder Undichtigkeiten. Im Gegensatz zu herkömmlichen Systemen mit Fugenausbildung ist bei dieser Ausführung maximale Dichtheit dauerhaft gewährleistet – eine […]
Arbeitssicherheit

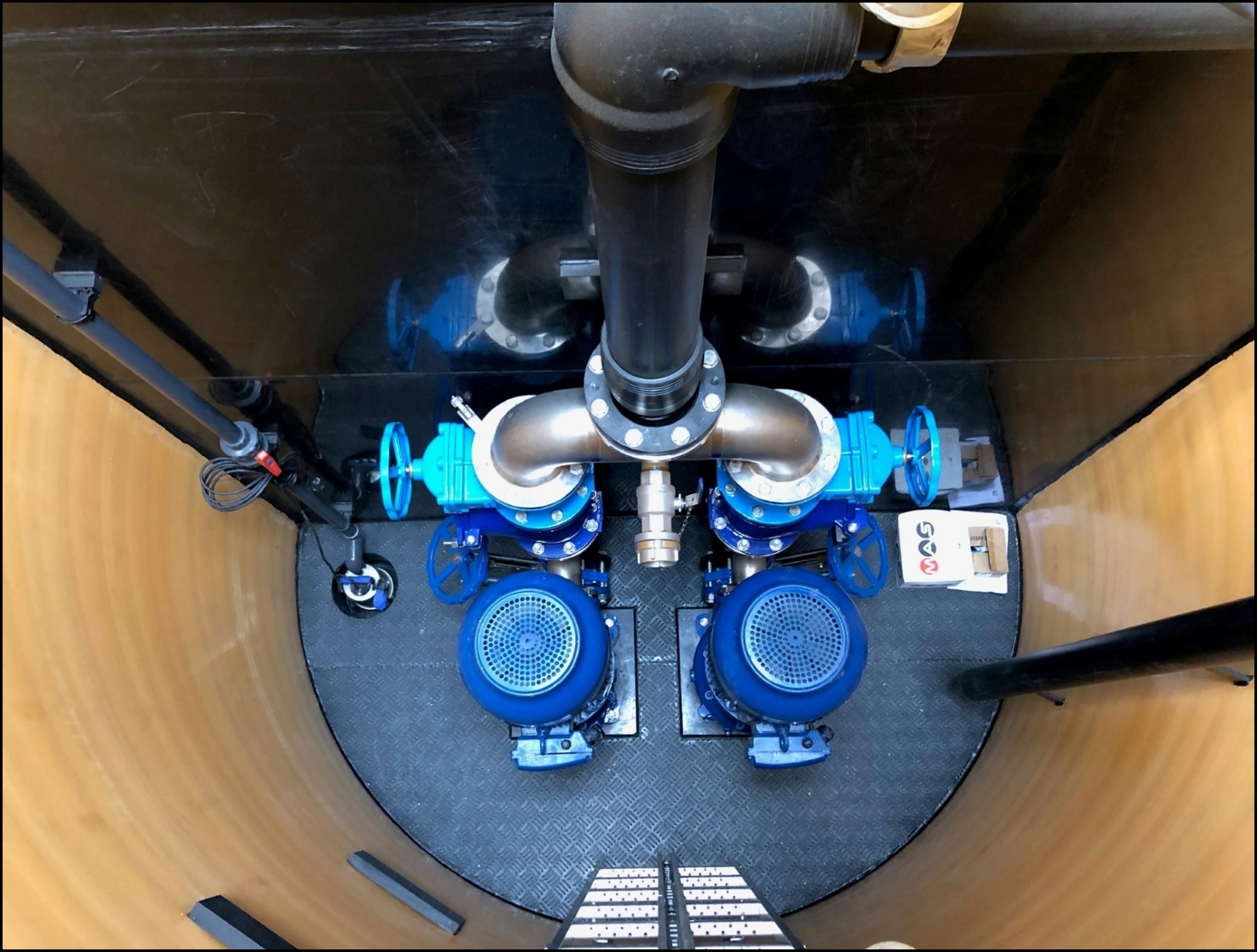

Arbeitssicherheit Trockenaufstellung Arbeiten in herkömmlichen Abwasserpumpstationen bergen zahlreiche Gefahren: Kanalgase wie CO2, explosionsgefährdete Bereiche, direkter Kontakt mit Abwasser sowie elektrische Stromquellen im Nassbereich. Unsere Lösung: die trockenaufgestellte Pumpstation HEKANT. Sie trennt den Abwassersammelraum vollständig vom Betriebsraum mit Pumpen und Armaturen. Durch das PE-HD-Schachtsystem sind Nass- und Trockenbereich dauerhaft wasser- und gasdicht voneinander getrennt – so […]
Arbeitssicherheit
Arbeitssicherheit Zwischendecke Ab einer Schachttiefe von 5,00 m ist aus arbeitssicherheitstechnischen Gründen eine Absturzsicherung am Leitersystem erforderlich. Unsere bevorzugte Lösung: eine werksseitig eingebaute Zwischendecke. Sie reduziert die Absturzhöhe unter 5,00 m und dient gleichzeitig als stabile Arbeitsplattform mit optimalem Zugang zu allen relevanten Armaturen. Einziehbares Leiterende Bei Pumpstationen mit fest installierten Leitern kommt es häufig […]
PE-HD
Was ist das Besondere an PE-HD? Polyethylen mit hoher Dichte (PE-HD) ist ein vielseitig einsetzbarer Kunststoff. Dieses Material ist eines der am stärksten verbreiteten Werkstoffe im Bereich des industriellen und kommunalen Abwassers. Dank seiner organischen Zusammensetzung von ausschließlich Kohlen- und Wasserstoff, durch die keine giftigen Inhaltsstoffe ausdiffundieren können, steht PE für Nachhaltigkeit und eine hervorragende […]
Pumpentechnik

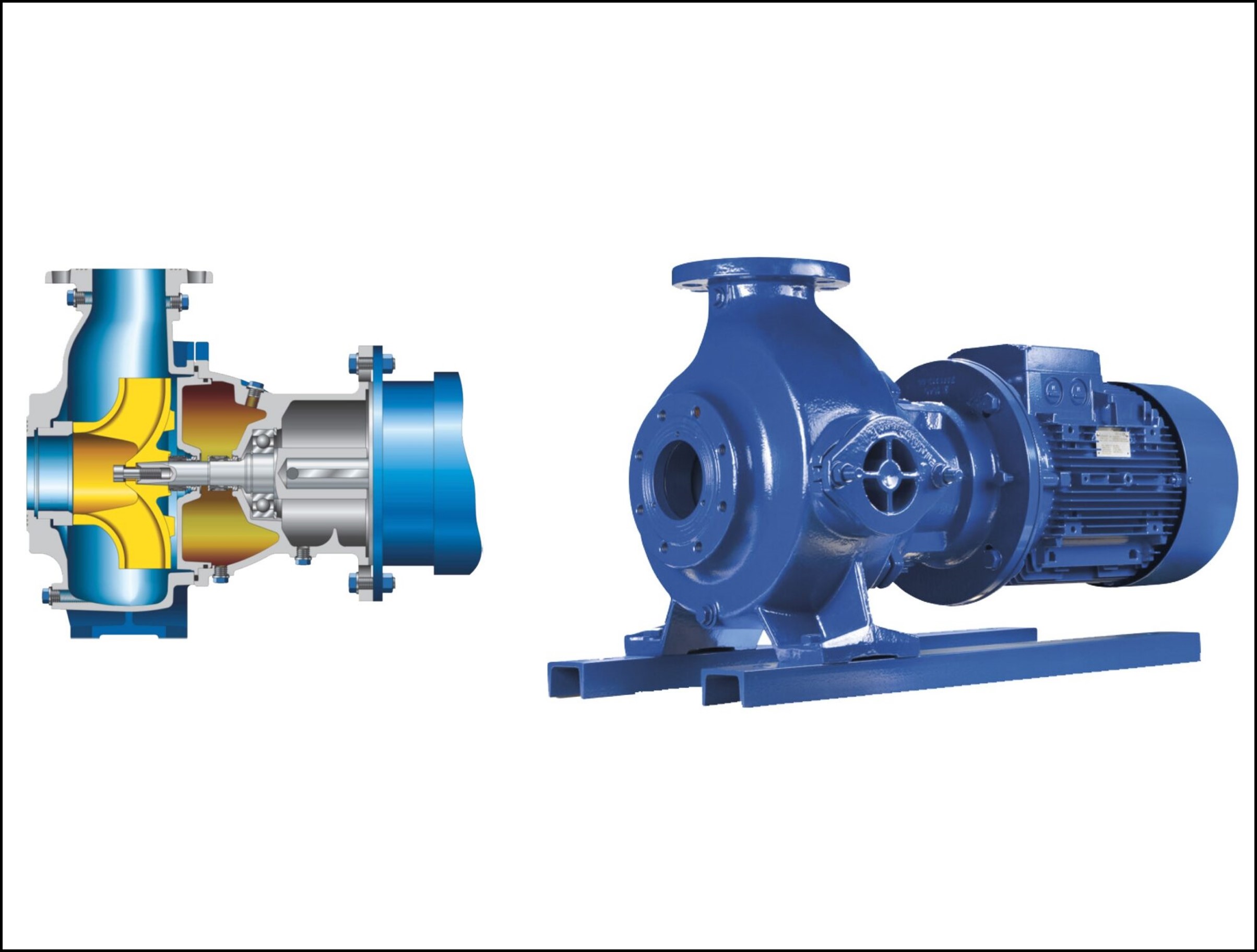

Pumpentechnik Für eine optimale Förderleistung und Strömungsgeschwindigkeit müssen Armaturen , Druckleitung und Pumpen genau auf die Anforderungen Ihres Bauvorhabens abgestimmt sein. Unser Sortiment reicht von Pumpen mit Schneidradsystem für kleine Abwassermengen mit Beimengungen, bis hin zu Pumpen mit Freistromradsystem. Beide Varianten sind lieferbar mit und ohne Explosionsschutz . Für bestimmte Abwässer sind auch Pumpen mit […]
Pumpentechnik
Pumpentechnik Für eine optimale Förderleistung und Strömungsgeschwindigkeit müssen Armaturen, Druckleitung und Pumpen genau auf die Anforderungen Ihres Bauvorhabens abgestimmt sein. Unser Sortiment reicht von Pumpen mit Schneidradsystem für kleine Abwassermengen mit Beimengungen, bis hin zu Pumpen mit Freistromradsystem. Beide Varianten sind lieferbar mit und ohne Explosionsschutz. Für bestimmte Abwässer sind auch Pumpen mit besonderen Resistenzen […]
Armaturen
Armaturen Trockenaufstellung Pumpen in horizontaler oder vertikaler Aufstellung Kugelrückschlagventil Absperrschieber Saug- und Druckseitig Entwässerungspumpe mit Armatur im Trockenbereich Optional: Spülanschluss, MID Armaturen und Rohrleitungen
Armaturen
Armaturen Nassaufstellung 100% Sphäroguss, pulverbeschichtetDN 80 – 200 Sphäroguss, pulverbeschichtet und EdelstahlDN 80 – 200 100% EdelstahlDN 80 – 100 Je nach Schachttiefe sind die Rohrleitungen beliebig verlängerbar Die Pumpen sind ohne Schachteinstieg von oben leicht in die Kupplung einzusetzen Die Pumpenentnahme ist auch ohne Absperrung des Schiebers jederzeit möglich Das Kugelrückschlagventil verhindert einen Rückstau […]
Steuerungstechnik
Steuerungstechnik Mit unseren Kordes Steuerungen sind wir in der Lage Einfach-, Doppel- oder Mehrfachanlagen zu schalten. Unseren Steuerungen kommen bei Gewerblichen und Betreibern kommunaler Anlagen zum Einsatz und können auf Wunsch durch elektronische Komponenten individualisiert werden. Im Bereich der kommunalen Abwasserentsorgung liefern wir auch SPS gesteuerte Systeme, sowie Prozessvisualisierungen und Fernwirktechnik. Gerne liefern wir Ihnen […]
Schachtsysteme

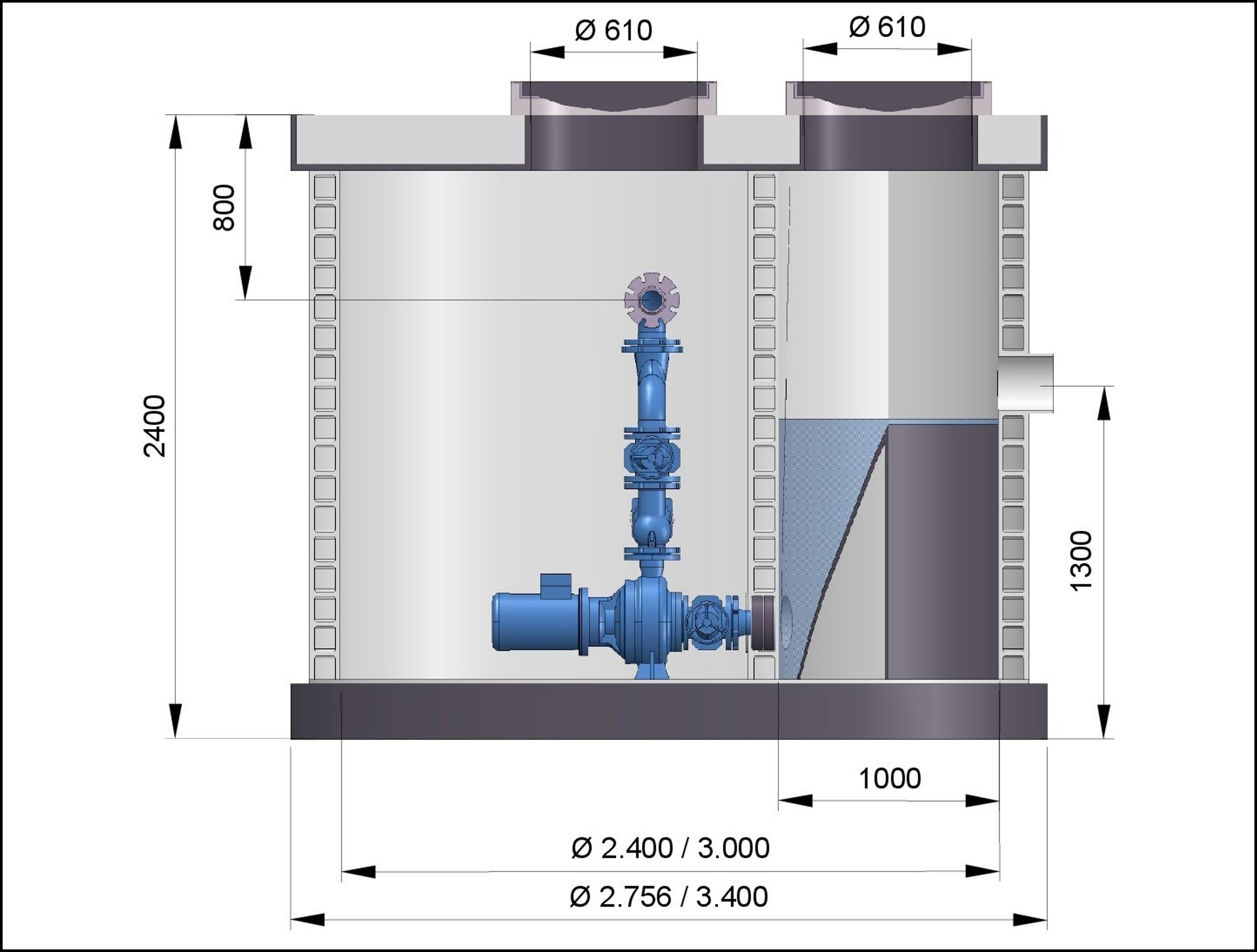

Schachtsysteme Variabel von A bis Z Einbautiefe flexibel Schachtdurchmesser innen: 2,40 – 3,00 m Behälter aus PE-HD doppelwandigen Wickelrohr Belastbar bis SLW 60 Schachtabdeckplatte und Bodenplatte in PE-HD mit Stahlbetonkern Abdeckungen in Form, Größe und Material individuell planbar Anschlüsse in Lage, Dimension, Werkstoff und Anzahl frei planbar Auftriebssicherung bis zu 100% möglich Pumpen in Einzel-, […]
Schachtsysteme
Schachtsysteme Variabel von A bis Z Einbautiefe flexibel Schachtdurchmesser innen: 1,00 – 3,00 m Behälter aus PE-HD doppelwandigen Wickelrohr Belastbar bis SLW 60 Schachtabdeckplatte und Bodenplatte in PE-HD mit Stahlbetonkern Abdeckungen in Form, Größe und Material individuell planbar Anschlüsse in Lage, Dimension, Werkstoff und Anzahl frei planbar Auftriebssicherung bis zu 100% möglich Pumpen in Einzel-, […]
Einsatzgebiete
Einsatzgebiete Abwasserpumpstationen in Nassaufstellung sind für kommunales und industrielles Abwasser, sowie Oberflächenwasser bestens geeignet. Besondere Belastungen der Pumpstationen im kommunalen Bereich entstehen durch Starkregen, Faulgase, Fette und Faserstoffe. Bei industriellen Abwässern sind es aggressive chemischen Belastungen aufgrund der Inhaltsstoffe. Einsatzbereiche für Oberflächenabflüsse von Parkplätzen und Straßen haben neben Starkregenereignissen auch die Problematik erhöhter Salzgehalte. Das […]
Vergleich

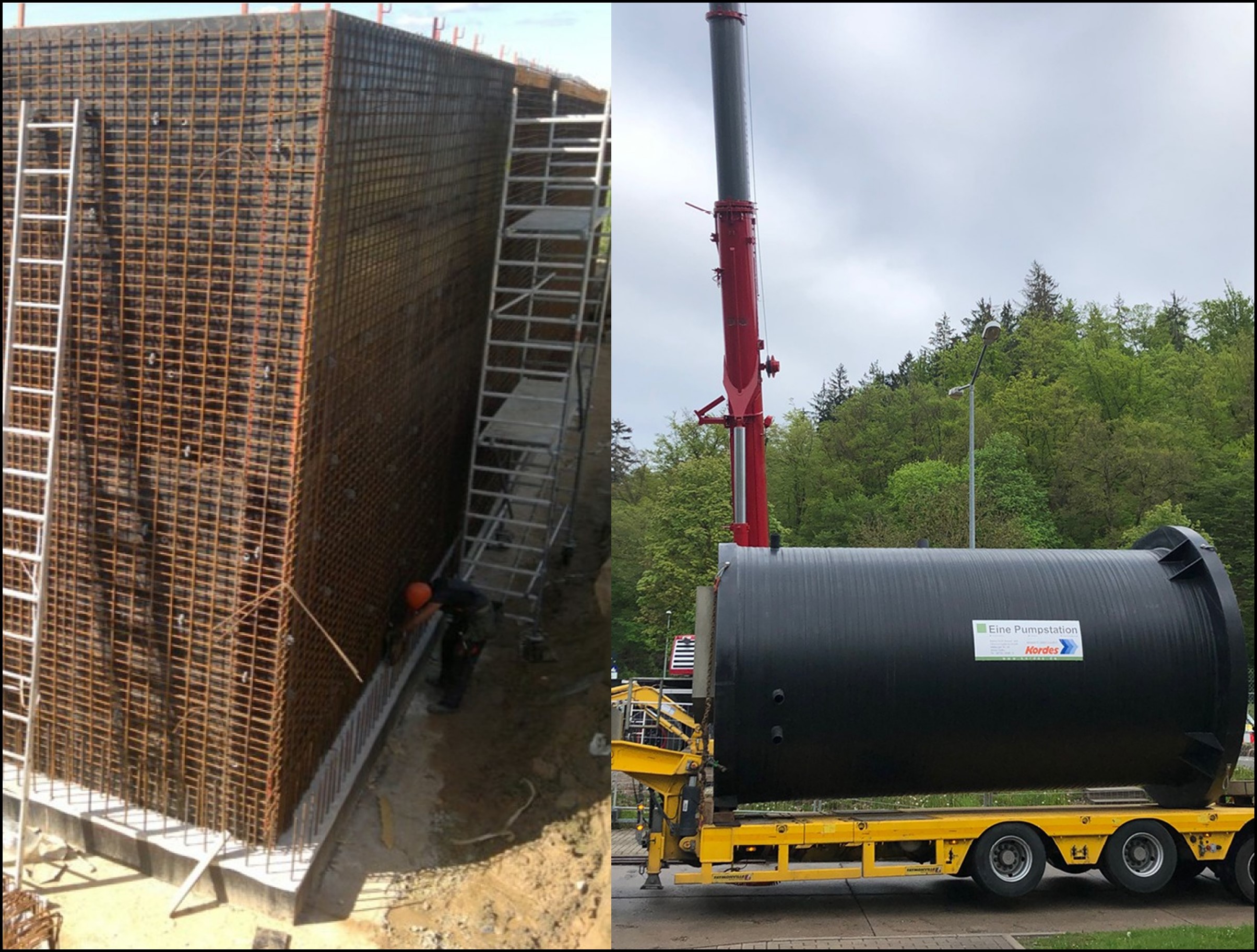

Vergleich Baustelle wie üblicherweise eine trockenaufgestellte Pumpstation errichtet wird Lieferung einer komplett vormontierten trocken aufgestellen Hekant Pumpstation Die Pumpstation wird einschließlich technischer Einbauten komplett in einem Teil geliefert Einbaufehler sind ausgeschlossen Einbauzeit innerhalb 2 Stunden Abdeckplatte aus PE-HD mit stahlbewährtem Betonkern fest mit Mantelrohr verschweißt Unterseite und Domeinstieg komplett mit PE-HD ausgekleidet Die Abdeckplatte ist […]
Vergleich
Vergleich Die Anlieferung erfolgt als Bausatz der an der Baustelle komplettiert werden muss Die Pumpstation wir einschließlich technischer Einbauten komplett in einem Teil geliefert Einbaufehler möglich Einbaufehler ausgeschlossen Einbauzeit 2 Tage und mehr Einbauzeit innerhalb 2 Stunden Die Betonabdeckung wird Mittels Dichtring auf das Schachtmantelrohr aufgelegt Abdeckplatte aus PE-HD mit stahlbewährtem Betonkern fest mit Mantelrohr […]
Zubehör
Zubehör Einstiegsleiter Pumpstationen benötigen eine sichere Einstiegsmöglichkeit. Hierfür bauen wir Edelstahlleitern mit Sicherheitstritten in den Breiten 300mm und 400mm. Die herausziehbare Einstiegshilfe gibt Sicherheit beim Einstieg. Bei tieferen Pumpstationen bieten wir zur Absturzsicherung ein Steigschutzsystem oder eine Zwischendecke nach UVV an. Rohrdurchführung Für die dichte Verbindung zwischen Schacht und und Rohrleitung bieten wir Kordes ConFix-Durchführungssysteme […]
Planung
Planung Maßgeschneidert und individuell konzipiert Eine oft gewünschte Leistung aus unserem Hause ist die planerische Unterstützung. Schwerpunkte ist hierbei die Planung von Abwasserpumpstationen einschließlich der Berechnung von Pumpen, Druckrohrleitungen und Druckrohrspülstationen. Auch die Planung von EMSR und Steuerungstechnik zählen zu unseren Stärken. Bei der Bestellung erhalten Sie von uns für Ihr Bauvorhaben eine detaillierte Zeichnung […]
