Pumpstation HEKANT

Leistungsumfang

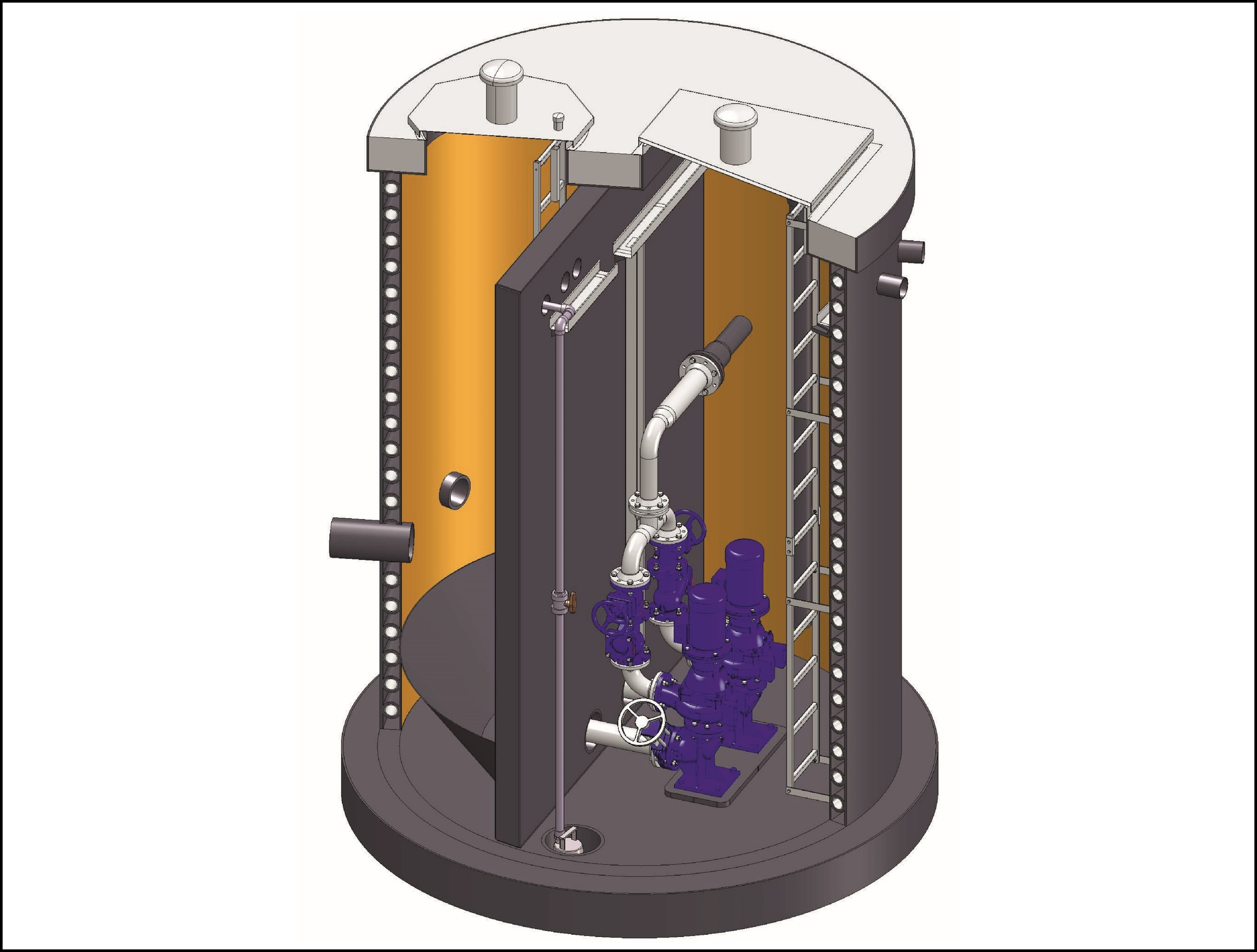

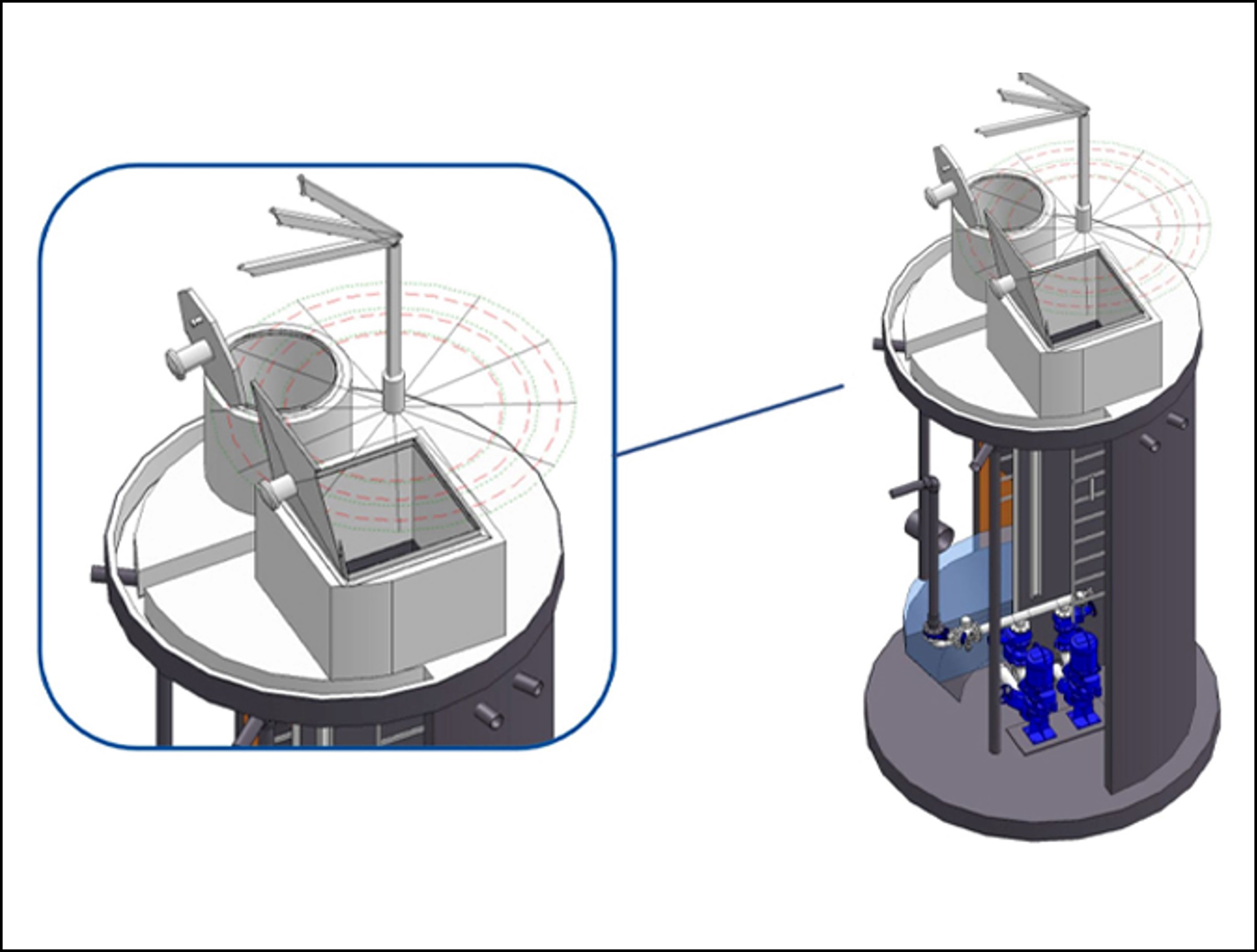

Trockenaufstellung

Die Pumpen und Armaturen befinden sich im Trockenbereich der Pumpstation. Dieses bietet ideale Voraussetzung für die Betriebsführung und schafft somit die Grundlage für eine sehr hohe Lebensdauer der technischen Komponenten.

Saubere Arbeitsumgebung

Die Trennung vom Abwasserbereich bietet eine ideale, saubere und geruchsfreie Arbeitsumgebung. Da dieser Bereich auch vor Gasen geschützt ist, besteht ein Höchstmaß an Arbeitssicherheit.

Resistent

Der Kunststoff PE-HD ist korrosionsbeständig gegen Gase und zuverlässig resistent gegen chemische Bestandteile in Abwässern. Die glatte Innenoberfläche verhindert Ablagerungen.

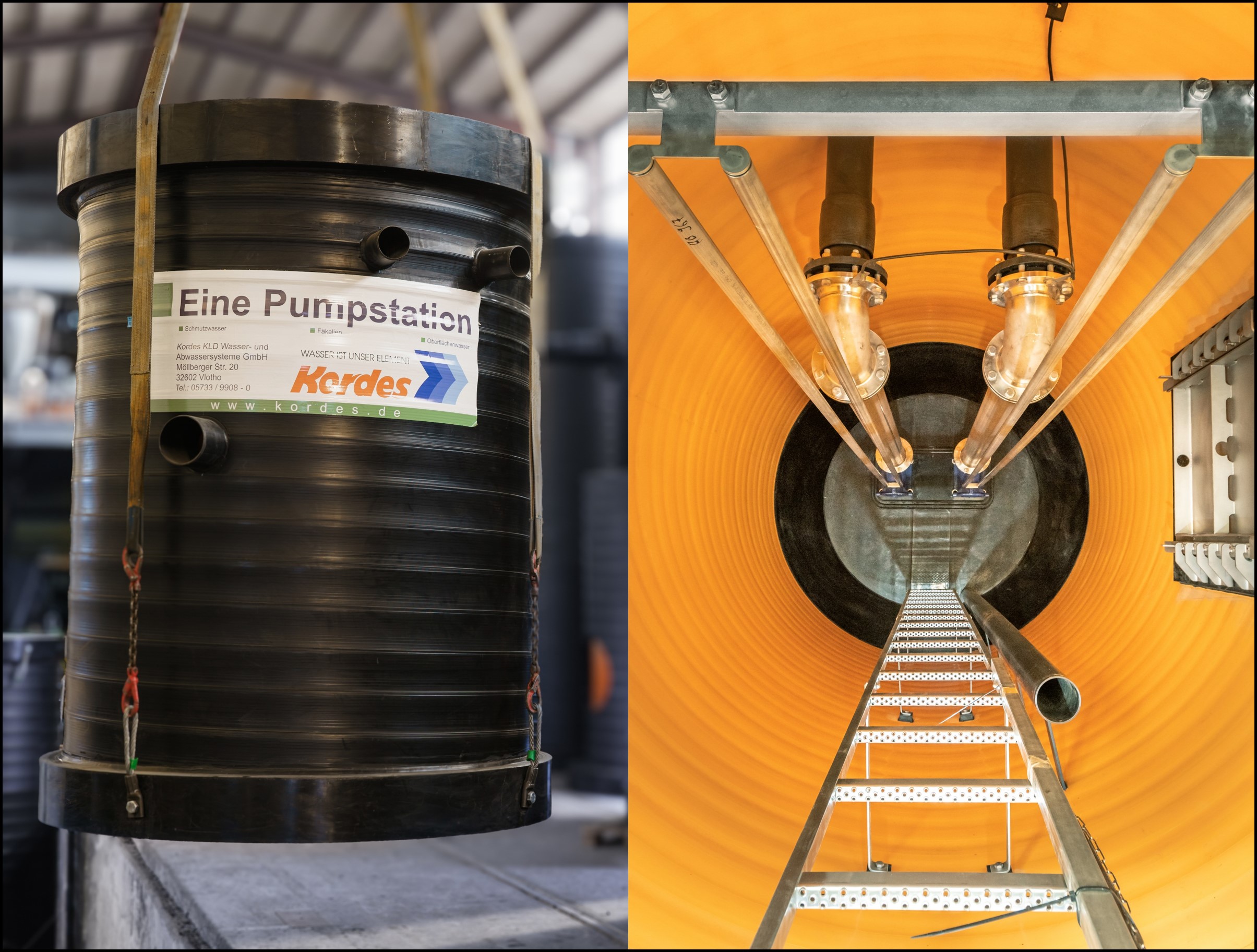

Komplett vormontiert

Die Pumpstation wird komplett ausgestattet in einem Stück zur Baustelle angeliefert und direkt vom LKW in die Baugrube gehoben.

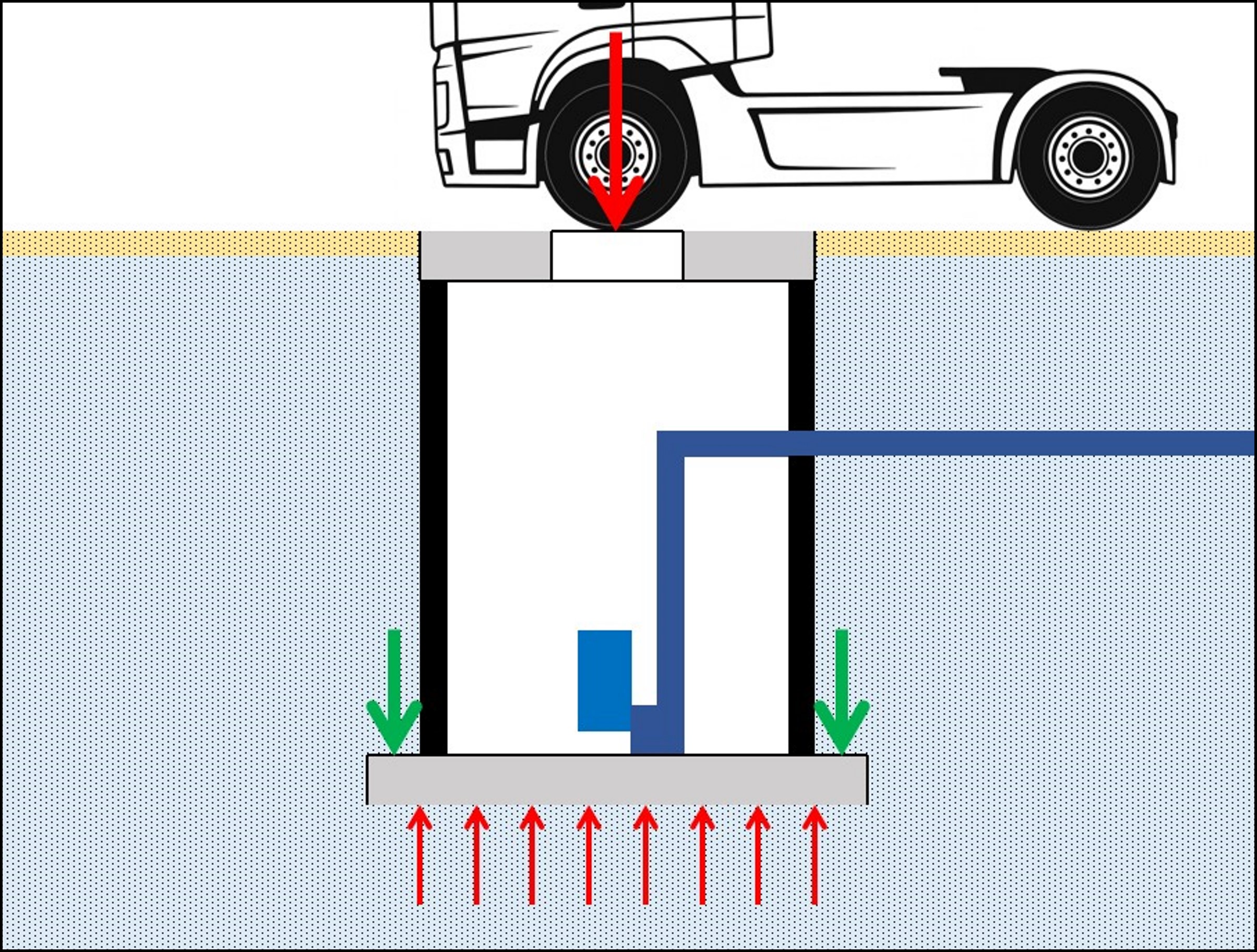

Auftriebssicherung

Eine Auftriebssicherung ist je nach Anforderung bereits ab Werk fest mit dem Bauwerk verschweißt – in Form einer vergrößerten Kragplatte aus PE-HD mit stahlbewährtem Betonkern.

Armaturen

Kordes-Armaturen punkten durch besonders bruchsichere Werkstoffe und eine wartungsarme Konstruktion mit wenigen Montage- und Befestigungselementen.

Anspruchsvolle Einsatzbereiche

Die Pumpstation Hekant ist auch für Wasserschutzgebiete geeignet, denn der Behälter ist doppelwandig konstruiert und auf Wunsch mit einer permanenten Leckageüberwachung ausgestattet.

Mehr Info's

Einsatzgebiete

Abwasserpumpstationen für den kommunalen und industriellen Einsatz

Abwasserpumpstationen in Trockenaufstellung sind für kommunales und industrielles Abwasser, sowie Oberflächenwasser bestens geeignet.

Besondere Belastungen der Pumpstationen im kommunalen Bereich entstehen durch Starkregen, Faulgase, Fette und Faserstoffe . Bei industriellen Abwässern sind es aggressive chemischen Belastungen aufgrund der Inhaltsstoffe . Einsatzbereiche für Oberflächenabflüsse von Parkplätzen und Straßen haben neben Starkregenereignissen auch die Problematik erhöhter Salzgehalte.

Das Pumpwerk muss in jedem Einzelfall so dimensioniert und konfiguriert sein, dass eine ausreichende Widerstandsfähigkeit für den dauerhaften Einsatz gewährleistet werden kann. Für das Schachtbauwerk ist lagebedingt häufig eine statische Sicherheit bei anstehendem Grundwasser gegen Auftrieb erforderlich. Unsere montagefertigen Pumpstationen minimieren die Bauzeit. Dadurch werden Kosten für Grundwasserhaltung und Schmutzwasserabfuhr, sowie Verkehrsbelastungen während der Bauphase erheblich reduziert.

Planung

Maßgeschneidert und individuell konzipiert

Eine oft gewünschte Leistung aus unserem Hause ist die planerische Unterstützung. Schwerpunkte ist hierbei die Planung von Abwasserpumpstationen einschließlich der Berechnung von Pumpen, Druckrohrleitungen und Druckrohrspülstationen. Auch die Planung von EMSR und Steuerungstechnik zählen zu unseren Stärken.

Bei der Bestellung erhalten Sie von uns für Ihr Bauvorhaben eine detaillierte Zeichnung in 2D und 3D-Ansicht. Dies dient der Visualisierung Ihrer neuen Pumpstation und erleichtert die technische Optimierung vor Baubeginn. Erst wenn alles perfekt ist, beginnen wir mit der Produktion.

Schachtsysteme

Variabel von A bis Z

Einbautiefe flexibel
Schachtdurchmesser innen: 2,40 – 3,00 m
Behälter aus PE-HD doppelwandigen Wickelrohr
Belastbar bis SLW 60
Schachtabdeckplatte und Bodenplatte in PE-HD mit Stahlbetonkern
Abdeckungen in Form, Größe und Material individuell planbar
Anschlüsse in Lage, Dimension, Werkstoff und Anzahl frei planbar
Auftriebssicherung bis zu 100% möglich
Pumpen in Einzel-, Doppel- oder Mehrfachanlage
Armaturen aus Edelstahl oder Guss
Rohrleitungen aus Edelstahl, Guss oder PE
Pumpen passend zu den Anforderungen
Steuerungstechnik nach individueller Planung

PE-HD

Was ist das Besondere an PE-HD?

Polyethylen mit hoher Dichte (PE-HD) ist ein vielseitig einsetzbarer Kunststoff. Dieses Material ist eines der am stärksten verbreiteten Werkstoffe im Bereich des industriellen und kommunalen Abwassers .

Dank seiner organischen Zusammensetzung von ausschließlich Kohlen- und Wasserstoff, durch die keine giftigen Inhaltsstoffe ausdiffundieren können, steht PE für Nachhaltigkeit und eine hervorragende Umweltbilanz.

Lange Lebensdauer
Schachtmaterial aus PE-100 mit entsprechender DIBt Zulassung
Schweißbar mit Extruder
Extrem hohe Biegefestigkeit
Temperaturbeständigkeit von -50 bis +70 °C
Chemische Beständigkeit gegen Salze, Säuren, Alkalien, Lösungsmittel, Öle, Fette und Gase
Vergleichsweise niedriges Gewicht was die Einbausituation erleichtert
Die antiadhäsive Innenoberfläche (k

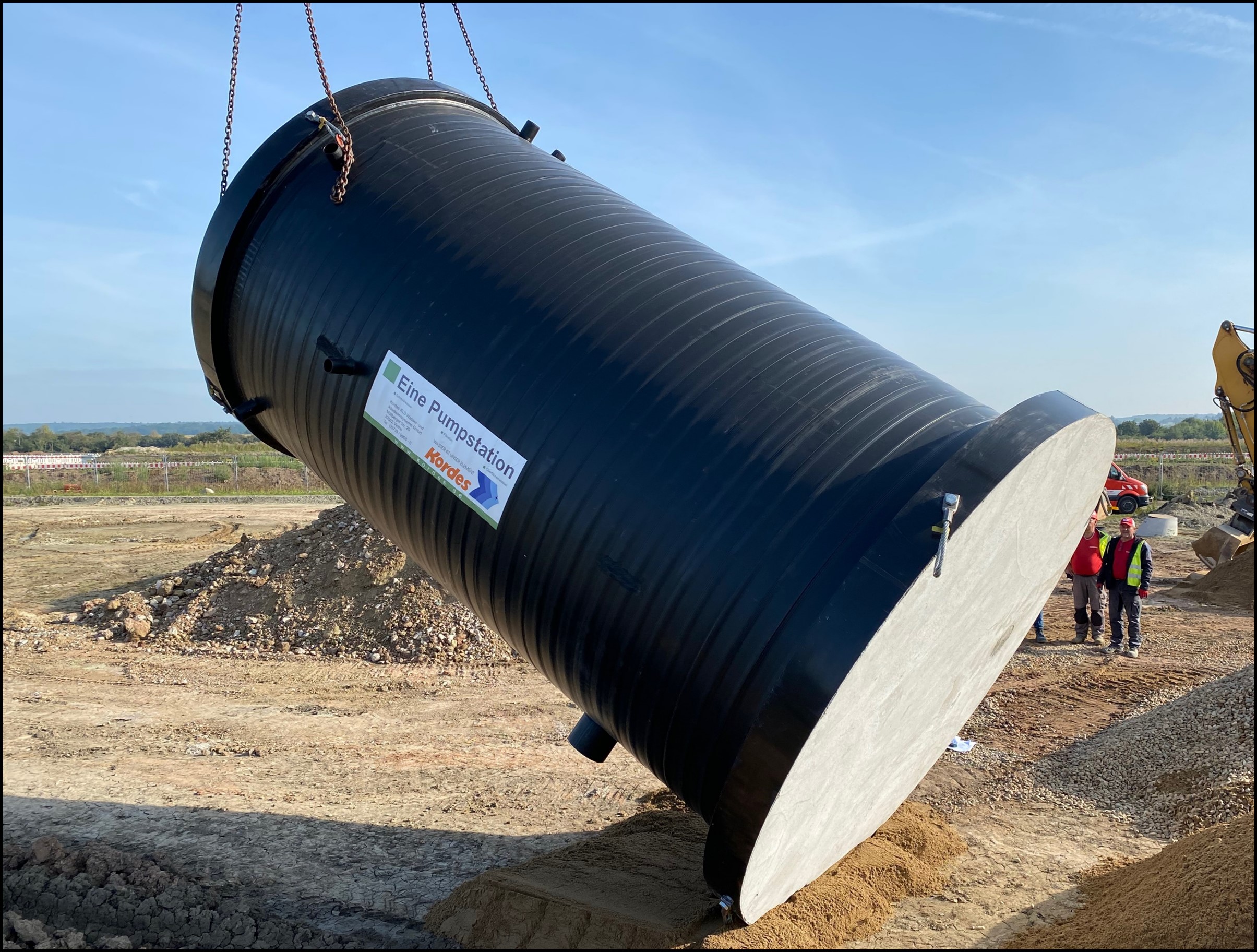

Einbau

Die Pumpstation wird an einem Stück innerhalb weniger Stunden versetzt

Auftriebssicher und schneller betriebsbereit auch bei hohen Grundwasserständen

Vergleich

Vorteile gegenüber der bisherigen Bauweise

Baustelle wie üblicherweise eine trocken
aufgestellte Pumpstation errichtet wird

Lieferung einer komplett vormontierten
trocken aufgestellen Hekant Pumpstation

Die Pumpstation wird einschließlich technischer Einbauten komplett in einem Teil geliefert
Einbaufehler sind ausgeschlossen
Einbauzeit innerhalb 2 Stunden
Abdeckplatte aus PE-HD mit stahlbewährtem Betonkern fest mit Mantelrohr verschweißt
Unterseite und Domeinstieg komplett mit PE-HD ausgekleidet
Die Abdeckplatte ist fest und dicht mit dem Schachtmantelrohr verschweißt
Der Lastabtrag erfolgt von der Abdeckplatte direkt auf das Schachtmantelrohr
Bodenplatte PE-HD mit stahlbewährtem Betonkern
Spannungen und Vibrationen sind aufgrund des speziellen Kordes Verbindungssystems vom Beton und PE-HD ausgeschlossen
Die Auftriebssicherung ist entsprechend der Anforderungen als auskragende Bodenplatte bereits werksseitig verschweißt

Armaturen

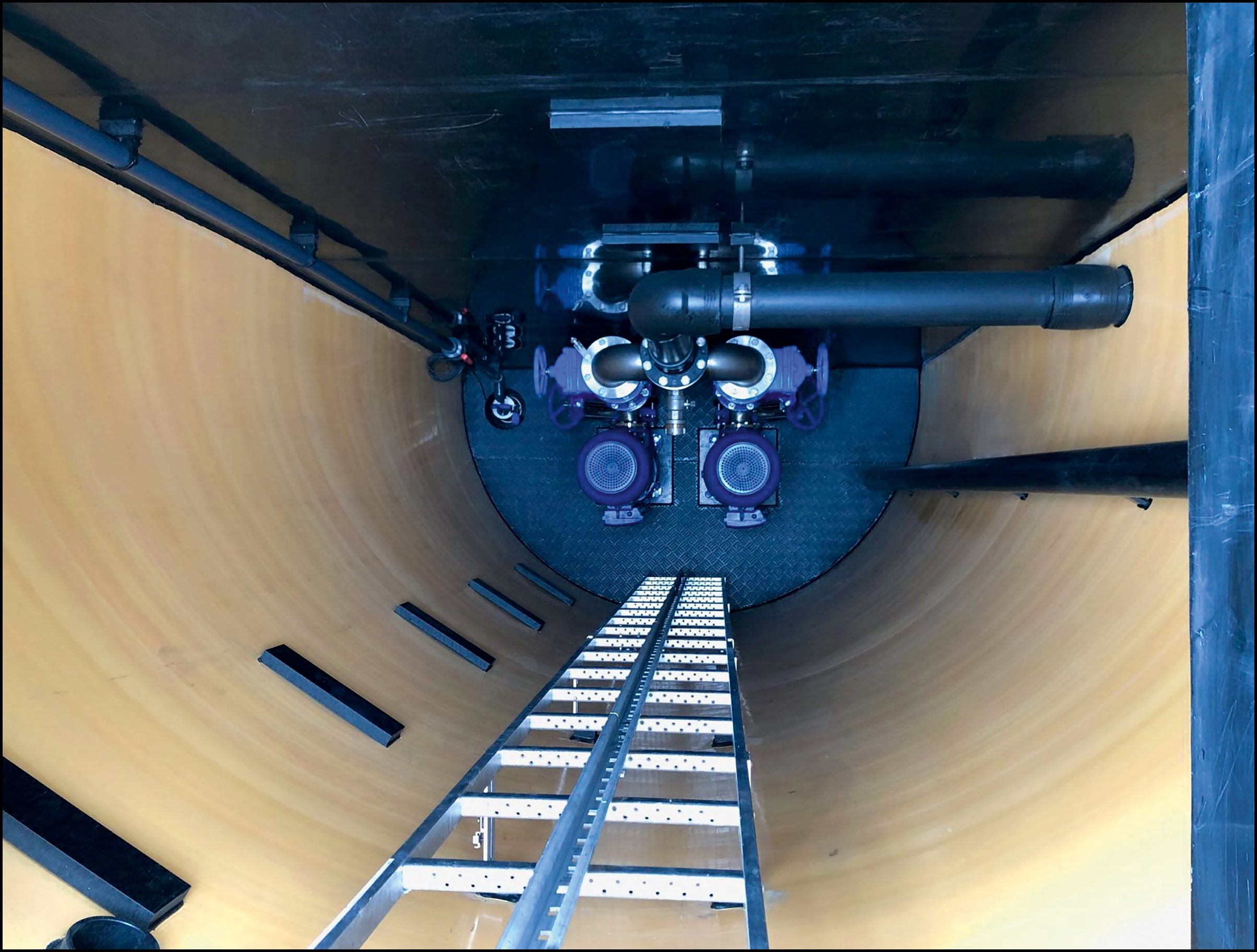

Trockenaufstellung der Armaturen und Pumpen

Armaturen und Rohrleitungen

Pumpentechnik

Für eine optimale Förderleistung und Strömungsgeschwindigkeit müssen Armaturen , Druckleitung und Pumpen genau auf die Anforderungen Ihres Bauvorhabens abgestimmt sein. Unser Sortiment reicht von Pumpen mit Schneidradsystem für kleine Abwassermengen mit Beimengungen, bis hin zu Pumpen mit Freistromradsystem. Beide Varianten sind lieferbar mit und ohne Explosionsschutz . Für bestimmte Abwässer sind auch Pumpen mit besonderen Resistenzen gegen angreifende Stoffe notwendig.

Überlassen Sie die richtige Auswahl Ihrer Pumpe nicht dem Zufall und lassen Sie sich von uns bei der korrekten Auslegung unterstützen. Damit wir Ihnen die Pumpe anbieten können die am besten für Ihr Bauvorhaben geeignet ist, arbeiten wir mit den führenden Herstellern für Abwasserpumpen zusammen. Durch unsere flexibles Armaturensystem, lassen sich nahezu alle gängigen Pumpen mit DIN-Flansch kombinieren .

Steuerungstechnik

Mit unseren Kordes Steuerungen sind wir in der Lage Einfach-, Doppel- oder Mehrfachanlagen zu schalten. Unseren Steuerungen kommen bei Gewerblichen und Betreibern kommunaler Anlagen zum Einsatz und können auf Wunsch durch elektronische Komponenten individualisiert werden. Im Bereich der kommunalen Abwasserentsorgung liefern wir auch SPS gesteuerte Systeme, sowie Prozessvisualisierungen und Fernwirktechnik. Gerne liefern wir Ihnen zu Ihrem Projekt auch den passenden Steuerschrank. Im Werk werden die Steuerung und die gewünschten Komponenten nach Ihren Vorgaben bereits fix und fertig in den Steuerschrank eingebaut und geprüft.

Steuergerät WDN

Steuergerät CEN / CDN

Anschluss bis 20 kW / 40 A
Abmessungen nach Ausstattung
Direktanlauf, Sanftanlauf, Stern-Dreieck-Anlauf
3 potentialfreie Kontakte mit optionaler Erweiterung
Niveaumessung: Staudruck, Schwimmerschalter, Drucksonde
Touch Farbdisplay beleuchtet
Fehlerspeicher mit Volltextanzeige
Handbetrieb
Externe Sperrung der Pumpen
Betriebsstundenaufzeichnung
Strommessung
Thermoüberwachung der Pumpen
Meldungen: Überstrom, Thermoauslösung, Hochwasser, Laufzeitüberwachung
Lufteinperlung optional
Netzausfallüberwachung optional
GSM-Modem mit qualifizierten Meldungen optional

Steuergerät CEB / CDB

Anschluss bis 5,5 kW / 9 A
B/H/T = 265 x 270 x 145 mm
Direktanlauf
3 potentialfreie Kontakte
Niveaumessung: Staudruck, Schwimmerschalter, Drucksonde
Touch Farbdisplay beleuchtet
Fehlerspeicher mit Volltextanzeige
Handbetrieb
Externe Sperrung der Pumpen
Betriebsstundenaufzeichnung
Strommessung
Thermoüberwachung der Pumpen
Meldungen: Überstrom, Überhitzung, Hochwasser, Laufzeitüberwachung
Lufteinperlung optional
Netzausfallüberwachung optional
GSM-Modem mit qualifizierten Meldungen optional

Zubehör

Einstiegsleiter

Pumpstationen benötigen eine sichere Einstiegsmöglichkeit. Hierfür bauen wir Edelstahlleitern mit Sicherheitstritten in den Breiten 300mm und 400mm. Die herausziehbare Einstiegshilfe gibt Sicherheit beim Einstieg. Bei tieferen Pumpstationen bieten wir zur Absturzsicherung ein Steigschutzsystem oder eine Zwischendecke nach UVV an.

Rohrdurchführung

Für die dichte Verbindung zwischen Schacht und und Rohrleitung bieten wir Kordes ConFix-Durchführungssysteme an. Sie bilden eine dauerelastische und dichte Verbindung zwischen Rohr und Beton- oder PE-HD Wand. Rohre der Materialien Guss , Stahl und Kunststoff werden in Kernlochbohrungen bzw. Futterrohren gas- und wasserdicht verschlossen. Die starke Verbindung schafft ein zwischen zwei V2A Edelstahlflansche verpresster NBR-Gummiring .

Steck- und Spindelschieber

Bei Pumpstationen ist manchmal gewünscht Zulaufleitungen für Arbeiten im Schacht absperren zu können . Hierfür bieten wir Steck- oder Spindelschieber für den passenden Rohrdurchmesser an. Die Bedienung erfolgt mechanisch oder durch Elektroantrieb. Die Steuerung kann mit der GLT verbunden werden.

Schachtbelüftung und -entlüftung

Zur Schachtbe- und Entlüftung sollten entsprechende Rohrleitungen aus Edelstahl oder PE-HD im Schacht eingebaut werden. Für den Abschluss der erdverlegten Rohrleitung bieten wir Be- und Entlüftungskamine aus Edelstahl in DN 100 / DN 150 an. Die Edelstahlabdeckung kann auf Wunsch mit Dunsthut ausgerüstet werden.

Abdeckungen

Schachtabdeckungen bieten wir entsprechend Ihrer Anforderung passend in eckiger oder runder Form als BEGU, Guss oder Edelstahl an. Das Schachtsystem entspricht der Belastungskasse SLW 60, sodass Schachtabdeckungen von Klasse A bis D frei wählbar sind .

Armaturenschacht

Armaturen befinden sich üblicherweise in der Pumpstation, manche Betreiber bevorzugen jedoch die Armaturen in einem separaten Schacht, den wir als Fertigteil in PE-HD oder Stahlbeton anbieten. Auch die induktive Mengenmesseinrichtung oder Be- und Entlüftungsventile werden gern in separaten Schächten eingebaut.

Technikgebäude

Optional bieten wir ein passendes Technikgebäude für Ihrer Pumpstation an. Die Ausrüstung stimmen wir individuell mit Ihnen ab, um eine ideale Lösung für die spätere Betriebsführung zu finden.
