Pumpstation DORANT

Kordes.de    >    Produkte    >    DORANT

Leistungsumfang

Kordes Pumpstation Nassaufstellung Abwasser Dorant PE HD Wickelrohr Schacht 797x1024 - Pumpstation DORANT

Resistent

Der Kunststoff PE-HD ist korrosionsbeständig gegen Gase und zuverlässig resistent gegen chemische Bestandteile in Abwässern. Die glatte Innenoberfläche verhindert Ablagerungen.

Einfache Entladung

Die Pumpstation wird komplett ausgestattet in einem Stück zur Baustelle angeliefert und direkt vom LKW in die Baugrube gehoben.

Auftriebssicherung

Eine Auftriebssicherung ist je nach Anforderung bereits ab Werk fest mit dem Bauwerk verschweißt – in Form einer vergrößerten Kragplatte aus PE-HD mit stahlbewährtem Betonkern.

Armaturen

Kordes-Armaturen punkten durch besonders bruchsichere Werkstoffe und eine wartungsarme Konstruktion mit wenigen Montage- und Befestigungselementen.

Leichtgewicht

Die leichten Dorant-Varianten sind besonders einfach zu transportieren und dadurch in schwer zugänglichem Gelände einsetzbar.

Anspruchsvolle Einsatzbereiche

Die Dorant Pumpstation ist auch für Wasserschutzgebiete geeignet, denn der Behälter ist doppelwandig konstruiert und auf Wunsch mit einer permanenten Leckage-Überwachung ausgestattet.

Einsatzgebiete

Abwasserpumpstationen für den kommunalen und industriellen Einsatz

Kordes Pumpstation Nassaufstellung Abwasser Dorant PE HD Wickelrohr Einsatz 1024x576 - Pumpstation DORANT

Abwasserpumpstationen in Nassaufstellung sind für kommunales und industrielles Abwasser, sowie Oberflächenwasser bestens geeignet.

Besondere Belastungen der Pumpstationen im kommunalen Bereich entstehen durch Starkregen, Faulgase, Fette und Faserstoffe. Bei industriellen Abwässern sind es aggressive chemischen Belastungen aufgrund der Inhaltsstoffe. Einsatzbereiche für Oberflächenabflüsse von Parkplätzen und Straßen haben neben Starkregenereignissen auch die Problematik erhöhter Salzgehalte.

Das Pumpwerk muss in jedem Einzelfall so dimensioniert und konfiguriert sein, dass eine ausreichende Widerstandsfähigkeit für den dauerhaften Einsatz gewährleistet werden kann. Für das Schachtbauwerk ist lagebedingt häufig eine statische Sicherheit bei anstehendem Grundwasser gegen Auftrieb erforderlich. Unsere montagefertigen Pumpstationen minimieren die Bauzeit. Dadurch werden Kosten für Grundwasserhaltung und Schmutzwasserabfuhr, sowie Verkehrsbelastungen während der Bauphase erheblich reduziert.

Planung

Maßgeschneidert und individuell konzipiert

Eine oft gewünschte Leistung aus unserem Hause ist die planerische Unterstützung. Schwerpunkte ist hierbei die Planung von Abwasserpumpstationen einschließlich der Berechnung von Pumpen, Druckrohrleitungen und Druckrohrspülstationen. Auch die Planung von EMSR und Steuerungstechnik zählen zu unseren Stärken.

Kordes Pumpstation Nassaufstellung Abwasser Dorant PE HD Wickelrohr Planung Zeichnung 3D 724x1024 - Pumpstation DORANT
Kordes Pumpstation Abwasser Dorant Hekant Garant Planung Konstruktion 1024x683 - Pumpstation DORANT

Bei der Bestellung erhalten Sie von uns für Ihr Bauvorhaben eine detaillierte Zeichnung in 2D und 3D-Ansicht. Dies dient der Visualisierung Ihrer neuen Pumpstation und erleichtert die technische Optimierung vor Baubeginn. Erst wenn alles perfekt ist, beginnen wir mit der Produktion.

Kordes Pumpstation Nassaufstellung Abwasser Dorant PE HD Wickelrohr Planung Zeichnung 2D 1024x725 - Pumpstation DORANT

Schachtsysteme

Variabel von A bis Z

Kordes Pumpstation Nassaufstellung Abwasser Dorant PE HD Wickelrohr Schacht Schnitt 695x1024 - Pumpstation DORANT

PE-HD

Was ist das Besondere an PE-HD?

Kordes Pumpstation Abwasser Dorant Hekant PE HD Wickelrohr Schacht Material 1024x359 - Pumpstation DORANT

Polyethylen mit hoher Dichte (PE-HD) ist ein vielseitig einsetzbarer Kunststoff. Dieses Material ist eines der am stärksten verbreiteten Werkstoffe im Bereich des industriellen und kommunalen Abwassers.

Dank seiner organischen Zusammensetzung von ausschließlich Kohlen- und Wasserstoff, durch die keine giftigen Inhaltsstoffe ausdiffundieren können, steht PE für Nachhaltigkeit und eine hervorragende Umweltbilanz.

Die antiadhäsive Innenoberfläche (k<0,05mm) verhindert Ablagerungen an der Schachtwand

Kordes Pumpstation Abwasser Dorant Hekant PE HD Wickelrohr Schacht Schachtwand Schnitt 683x1024 - Pumpstation DORANT

Einbau

Die Pumpstation wird an einem Stück innerhalb weniger Stunden versetzt

Kordes Pumpstation Abwasser Dorant Hekant PE HD Wickelrohr Schacht Einbau 1 Lieferung Lkw - Pumpstation DORANT
Kordes Pumpstation Abwasser Dorant Hekant PE HD Wickelrohr Schacht Einbau 2 Kran Aufrichten - Pumpstation DORANT
Kordes Pumpstation Abwasser Dorant Hekant PE HD Wickelrohr Schacht Einbau 3 Kran 768x1024 - Pumpstation DORANT
Kordes Pumpstation Abwasser Dorant Hekant PE HD Wickelrohr Schacht Einbau 4 Kran Versetzen 768x1024 - Pumpstation DORANT
Kordes Pumpstation Abwasser Dorant Hekant PE HD Wickelrohr Schacht Einbau 5 Kran Versetzen 768x1024 - Pumpstation DORANT

Auftriebssicher und schneller betriebsbereit auch bei hohen Grundwasserständen

Kordes Pumpstation Abwasser Dorant Hekant PE HD Wickelrohr Schacht Einbau 6 Baugrube Grundwasser - Pumpstation DORANT
Kordes Pumpstation Abwasser Dorant Hekant PE HD Wickelrohr Schacht Auftriebssicherung 1 - Pumpstation DORANT

Armaturen

Kordes Pumpstation Nassaufstellung Abwasser Dorant Garant Armatur Guss - Pumpstation DORANT

100% Sphäroguss,
pulverbeschichtet
DN 80 – 200

Kordes Pumpstation Nassaufstellung Abwasser Dorant Garant Armatur Edelstahl Guss - Pumpstation DORANT

Sphäroguss,
pulverbeschichtet
und Edelstahl
DN 80 – 200

Kordes Pumpstation Nassaufstellung Abwasser Dorant Garant Armatur Edelstahl - Pumpstation DORANT

100% Edelstahl
DN 80 – 100

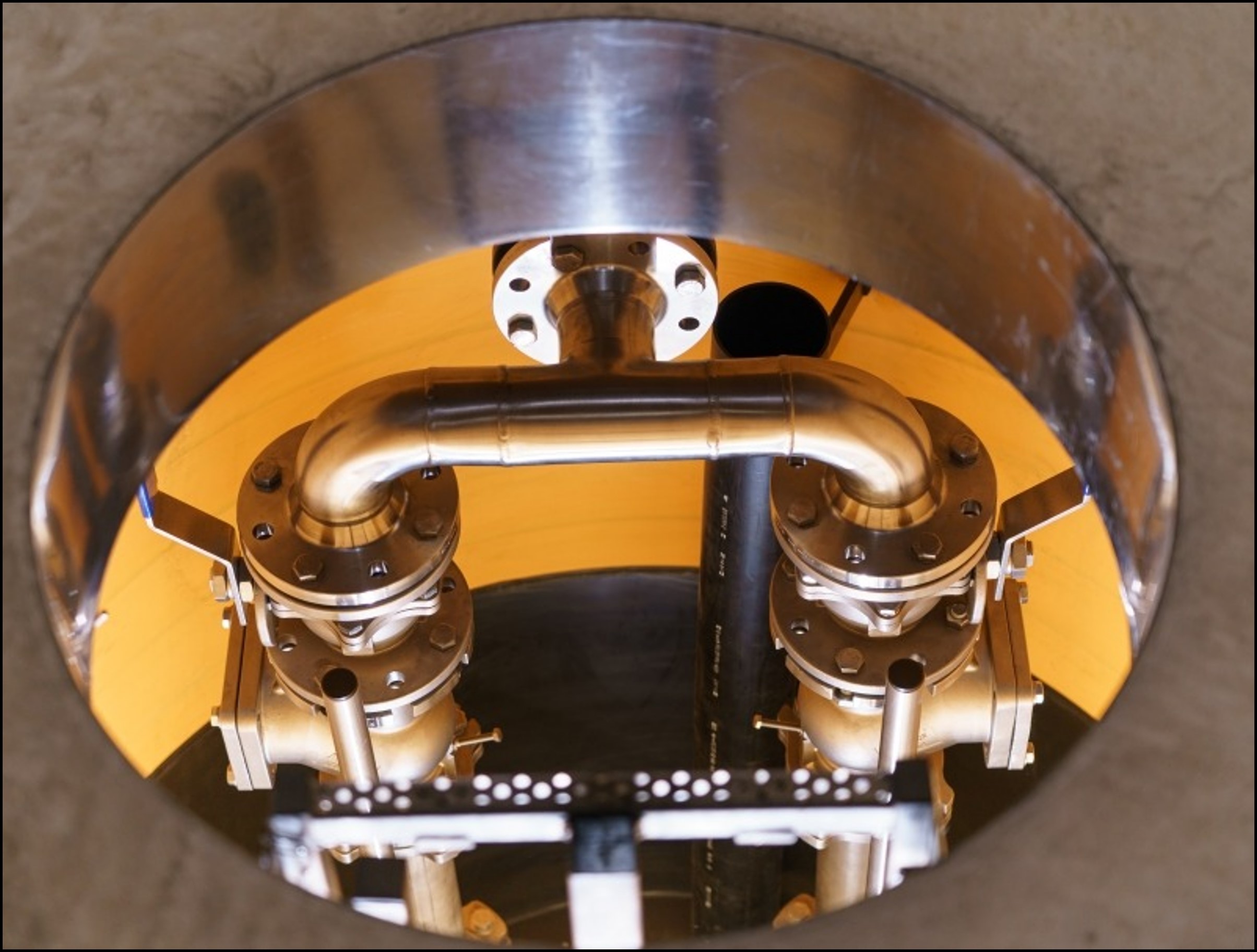

Armaturen in Edelstahl - Korrosionsbeständig und langlebig

Kordes Pumpstation Abwasser Dorant Garant Armatur Edelstahl VA 1024x502 - Pumpstation DORANT
Kordes Pumpstation Abwasser Dorant Schacht Armatur Edelstahl Ausruestung 683x1024 - Pumpstation DORANT
Kordes Pumpstation Abwasser Dorant Schacht Armatur Edelstahl Einstieg - Pumpstation DORANT

Vergleich

Kordes Pumpstation Abwasser Dorant PE HD Wickelrohr Schacht Vergleich 1024x710 - Pumpstation DORANT
Dorant Hekant Vergleich xyFirma - Pumpstation DORANT

Die Anlieferung erfolgt als Bausatz der an der Baustelle komplettiert werden muss

Kordes all Pumpstation Druckentwaesserung Klaeranlage Keinklaeranlage Abwasser Logo freigestellt - Pumpstation DORANT

Die Pumpstation wir einschließlich technischer Einbauten komplett in einem Teil geliefert

Dorant Hekant Vergleich xyFirma - Pumpstation DORANT

Einbaufehler möglich

Kordes all Pumpstation Druckentwaesserung Klaeranlage Keinklaeranlage Abwasser Logo freigestellt - Pumpstation DORANT

Einbaufehler ausgeschlossen

Dorant Hekant Vergleich xyFirma - Pumpstation DORANT

Einbauzeit 2 Tage und mehr

Kordes all Pumpstation Druckentwaesserung Klaeranlage Keinklaeranlage Abwasser Logo freigestellt - Pumpstation DORANT

Einbauzeit innerhalb 2 Stunden

Dorant Hekant Vergleich xyFirma - Pumpstation DORANT

Die Betonabdeckung wird Mittels Dichtring auf das Schachtmantelrohr aufgelegt

Kordes all Pumpstation Druckentwaesserung Klaeranlage Keinklaeranlage Abwasser Logo freigestellt - Pumpstation DORANT

Abdeckplatte aus PE-HD mit stahlbewährtem Betonkern fest mit Mantelrohr verschweißt

Dorant Hekant Vergleich xyFirma - Pumpstation DORANT

Korrosionsanfälliger Sichtbeton sofern an der Baustelle keine Verkleidung erfolgt

Kordes all Pumpstation Druckentwaesserung Klaeranlage Keinklaeranlage Abwasser Logo freigestellt - Pumpstation DORANT

Unterseite und Domeinstieg mit komplett mit PE-HD ausgekleidet

Dorant Hekant Vergleich xyFirma - Pumpstation DORANT

Montage und altersbedingte Undichtigkeiten sind zu erwarten

Kordes all Pumpstation Druckentwaesserung Klaeranlage Keinklaeranlage Abwasser Logo freigestellt - Pumpstation DORANT

Die Abdeckplatte ist fest und dicht mit dem Schachtmantelrohr verschweißt

Dorant Hekant Vergleich xyFirma - Pumpstation DORANT

Betonierung eines Lastabtragrings an der Baustelle nach Anforderung erforderlich

Kordes all Pumpstation Druckentwaesserung Klaeranlage Keinklaeranlage Abwasser Logo freigestellt - Pumpstation DORANT

Der Lastabtrag erfolgt von der Abdeckplatte direkt auf das Schachtmantelrohr

Dorant Hekant Vergleich xyFirma - Pumpstation DORANT

Bodenplatte in PE-HD

Kordes all Pumpstation Druckentwaesserung Klaeranlage Keinklaeranlage Abwasser Logo freigestellt - Pumpstation DORANT

Bodenplatte PE-HD mit stahlbewährtem Betonkern

Dorant Hekant Vergleich xyFirma - Pumpstation DORANT

Grundwasserbedingte Wölbungen verursachen Spannungen und Vibrationen in den Armaturen

Kordes all Pumpstation Druckentwaesserung Klaeranlage Keinklaeranlage Abwasser Logo freigestellt - Pumpstation DORANT

Spannungen und Vibrationen sind aufgrund des speziellen Kordes Verbindungssystems vom Beton und PE-HD ausgeschlossen

Dorant Hekant Vergleich xyFirma - Pumpstation DORANT

Es muss eine Fundamentplatte bauseitig betoniert werden, auf der der PE-HD Schacht aufgesetzt wird.

Sofern eine Auftriebssicherung gefordert ist, muss diese separat durch eine Betonschüttung erfolgen

Kordes all Pumpstation Druckentwaesserung Klaeranlage Keinklaeranlage Abwasser Logo freigestellt - Pumpstation DORANT

Die Auftriebssicherung ist entsprechend der Anforderungen als auskragende Bodenplatte bereits werksseitig verschweißt

Pumpentechnik

Für eine optimale Förderleistung und Strömungsgeschwindigkeit müssen Armaturen, Druckleitung und Pumpen genau auf die Anforderungen Ihres Bauvorhabens abgestimmt sein. Unser Sortiment reicht von Pumpen mit Schneidradsystem für kleine Abwassermengen mit Beimengungen, bis hin zu Pumpen mit Freistromradsystem. Beide Varianten sind lieferbar mit und ohne Explosionsschutz. Für bestimmte Abwässer sind auch Pumpen mit besonderen Resistenzen gegen angreifende Stoffe notwendig.

Überlassen Sie die richtige Auswahl Ihrer Pumpe nicht dem Zufall und lassen Sie sich von uns bei der korrekten Auslegung unterstützen. Damit wir Ihnen die Pumpe anbieten können die am besten für Ihr Bauvorhaben geeignet ist, arbeiten wir mit den führenden Herstellern für Abwasserpumpen zusammen. Durch unsere flexibles Armaturensystem, lassen sich nahezu alle gängigen Pumpen mit DIN-Flansch kombinieren.

Kordes Pumpstation Nassaufstellung Abwasser Dorant Garant Pumpe Amarex F max Freistromrad 939x1024 - Pumpstation DORANT

Steuerungstechnik

Mit unseren Kordes Steuerungen sind wir in der Lage Einfach-, Doppel- oder Mehrfachanlagen zu schalten. Unseren Steuerungen kommen bei Gewerblichen und Betreibern kommunaler Anlagen zum Einsatz und können auf Wunsch durch elektronische Komponenten individualisiert werden. Im Bereich der kommunalen Abwasserentsorgung liefern wir auch SPS gesteuerte Systeme, sowie Prozessvisualisierungen und Fernwirktechnik. Gerne liefern wir Ihnen zu Ihrem Projekt auch den passenden Steuerschrank. Im Werk werden die Steuerung und die gewünschten Komponenten nach Ihren Vorgaben bereits fix und fertig in den Steuerschrank eingebaut und geprüft.

Steuergerät WDN

Kordes Pumpstation Abwasser Dorant Hekant Garant Steuerung Schaltschrank 1 - Pumpstation DORANT
Kordes Pumpstation Abwasser Dorant Hekant Garant Steuerung Schaltschrank 2 1024x576 - Pumpstation DORANT

Steuergerät CEN / CDN

Kordes Pumpstation Abwasser Dorant Hekant Garant Steuerung CEN CDN - Pumpstation DORANT

Steuergerät CEB / CDB

Kordes Pumpstation Abwasser Dorant Hekant Garant Variant Steuerung CEB CDB 1 - Pumpstation DORANT

Zubehör

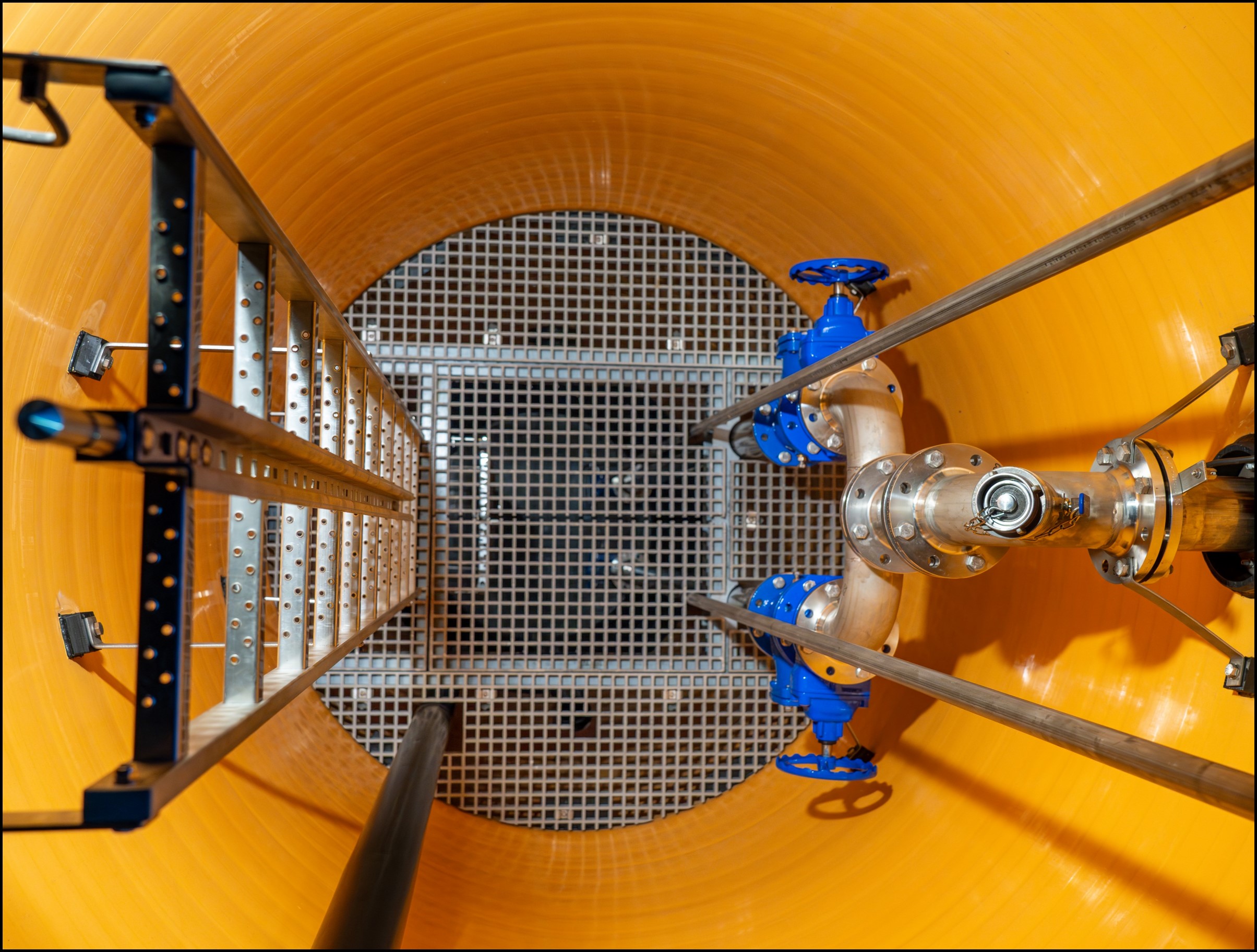

Einstiegsleiter

Pumpstationen benötigen eine sichere Einstiegsmöglichkeit. Hierfür bauen wir Edelstahlleitern mit Sicherheitstritten in den Breiten 300mm und 400mm. Die herausziehbare Einstiegshilfe gibt Sicherheit beim Einstieg. Bei tieferen Pumpstationen bieten wir zur Absturzsicherung ein Steigschutzsystem oder eine Zwischendecke nach UVV an.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Leiter 1024x703 - Pumpstation DORANT

Rohrdurchführung

Für die dichte Verbindung zwischen Schacht und und Rohrleitung bieten wir Kordes ConFix-Durchführungssysteme an. Sie bilden eine dauerelastische und dichte Verbindung zwischen Rohr und Beton- oder PE-HD Wand. Rohre der Materialien Guss, Stahl und Kunststoff werden in Kernlochbohrungen bzw. Futterrohren gas- und wasserdicht verschlossen. Die starke Verbindung schafft ein zwischen zwei V2A Edelstahlflansche verpresster NBR-Gummiring.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Durchfuehrung Confix 1024x703 - Pumpstation DORANT

Steck- und Spindelschieber

Bei Pumpstationen ist manchmal gewünscht Zulaufleitungen für Arbeiten im Schacht absperren zu können. Hierfür bieten wir Steck- oder Spindelschieber für den passenden Rohrdurchmesser an. Die Bedienung erfolgt mechanisch oder durch Elektroantrieb. Die Steuerung kann mit der GLT verbunden werden.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Absperrschieber 1024x703 - Pumpstation DORANT

Schachtbelüftung und -entlüftung

Zur Schachtbe- und Entlüftung sollten entsprechende Rohrleitungen aus Edelstahl oder PE-HD im Schacht eingebaut werden. Für den Abschluss der erdverlegten Rohrleitung bieten wir Be- und Entlüftungskamine aus Edelstahl in DN 100 / DN 150 an. Die Edelstahlabdeckung kann auf Wunsch mit Dunsthut ausgerüstet werden.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Belueftung Entlueftung 1024x703 - Pumpstation DORANT

Abdeckungen

Schachtabdeckungen bieten wir entsprechend Ihrer Anforderung passend in eckiger oder runder Form als BEGU, Guss oder Edelstahl an. Das Schachtsystem entspricht der Belastungskasse SLW 60, sodass Schachtabdeckungen von Klasse A bis D frei wählbar sind.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Schacht Abdeckung 1024x703 - Pumpstation DORANT

Armaturenschacht

Armaturen befinden sich üblicherweise in der Pumpstation, manche Betreiber bevorzugen jedoch die Armaturen in einem separaten Schacht, den wir als Fertigteil in PE-HD oder Stahlbeton anbieten. Auch die induktive Mengenmesseinrichtung oder Be- und Entlüftungsventile werden gern in separaten Schächten eingebaut.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Armaturenschacht 1024x703 - Pumpstation DORANT

Technikgebäude

Optional bieten wir ein passendes Technikgebäude für Ihrer Pumpstation an. Die Ausrüstung stimmen wir individuell mit Ihnen ab, um eine ideale Lösung für die spätere Betriebsführung zu finden.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Wartungshaus 1024x703 - Pumpstation DORANT
