Leistungsumfang

Pumpstation GARANT 1 - Pumpstation GARANT

Robust

Schachtsysteme aus Beton haben sich seit Jahrzehnten für Abwasserpumpstationen bewährt. Die Betonfertigteile nach DIN 4034 Teil 1 werden güteüberwacht in gleichbleibend hoher Qualität geliefert. Unsere Bauwerke sind für hohe Belastungen ausgelegt und für den dauerhaften Einsatz bestens geeignet.

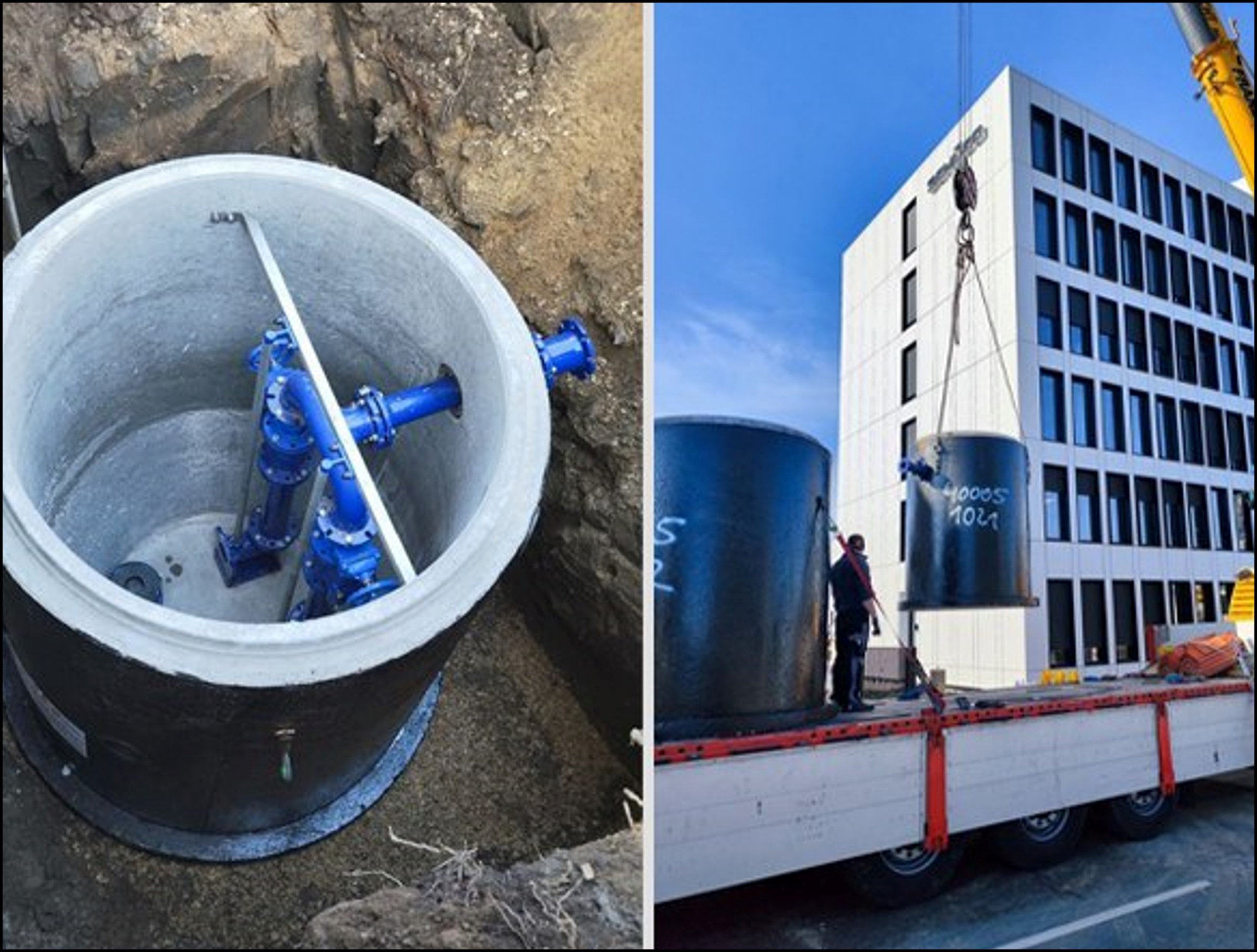

Auftriebssicherung

Eine Auftriebssicherung ist je nach Anforderung bereits ab Werk aus einem Guss Bestandteil des Grundschachtes. Neben der Kragplatte wirkt vor allem auch das hohe Eigengewicht für eine gute Auftriebssicherheit.

Anschlüsse

Rohrleitungsanschlüsse werden gemäß Planung werksseitig hergestellt. Wir sind in der Lage Öffnungen für verschiedene Durchführungssysteme einzubauen.

Armaturen

Kordes-Armaturen punkten durch besonders bruchsichere Werkstoffe und eine wartungsarme Konstruktion mit wenigen Montage- und Befestigungselementen. Alle Bauteile sind perfekt aufeinander abgestimmt.

Montagefertig

Die Armaturen sind werksseitig vormontiert, sodass eine aufwendige Montage auf der Baustelle eingespart werden kann.

Mehr Info's
garant 1 729x1024 - Pumpstation GARANT

Einsatzgebiete

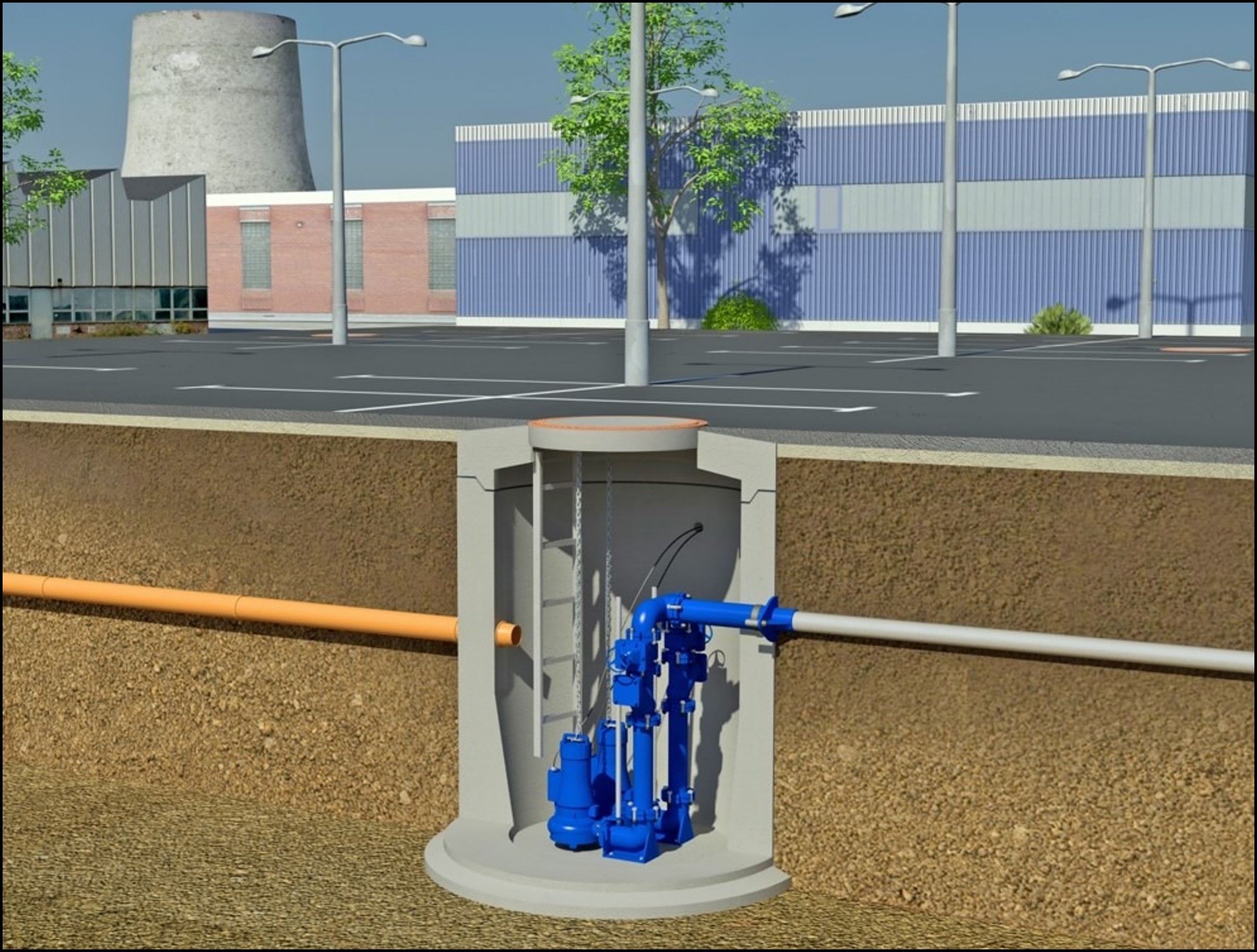

Abwasserpumpstationen für den kommunalen und industriellen Einsatz

Kordes Pumpstation Nassaufstellung Abwasser Garant Beton Einsatz 1024x576 - Pumpstation GARANT

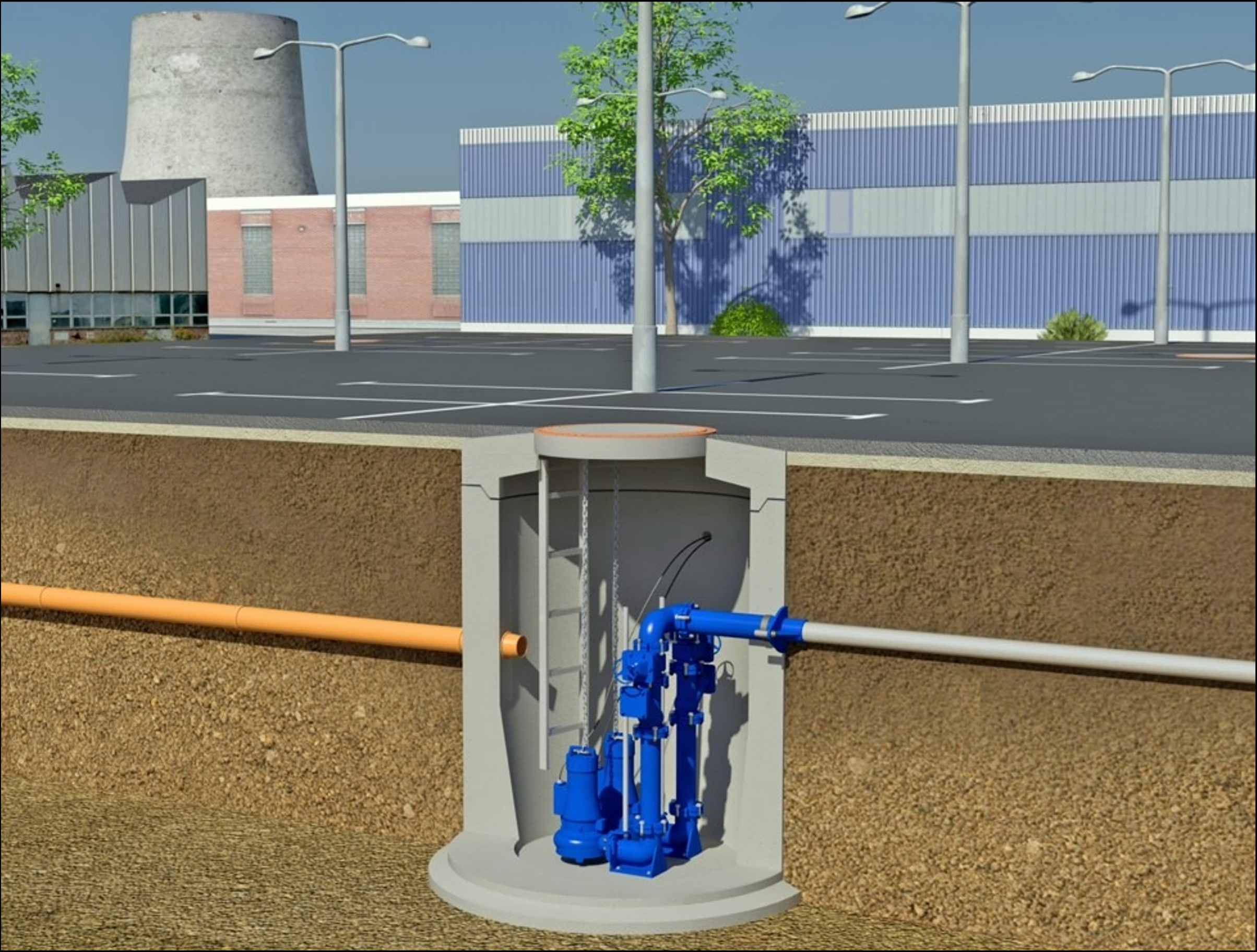

Abwasserpumpstationen in Nassaufstellung sind für kommunales und industrielles Abwasser, sowie Oberflächenwasser bestens geeignet.

Besondere Belastungen der Pumpstationen im kommunalen Bereich entstehen durch Starkregen, Faulgase, Fette und Faserstoffe. Bei industriellen Abwässern sind es aggressive chemischen Belastungen aufgrund der Inhaltsstoffe. Einsatzbereiche für Oberflächenabflüsse von Parkplätzen und Straßen haben neben Starkregenereignissen auch die Problematik erhöhter Salzgehalte.

Das Pumpwerk muss in jedem Einzelfall so dimensioniert und konfiguriert sein, dass eine ausreichende Widerstandsfähigkeit für den dauerhaften Einsatz gewährleistet werden kann. Für das Schachtbauwerk ist lagebedingt häufig eine statische Sicherheit bei anstehendem Grundwasser gegen Auftrieb erforderlich. Unsere montagefertigen Pumpstationen minimieren die Bauzeit. Dadurch werden Kosten für Grundwasserhaltung und Schmutzwasserabfuhr, sowie Verkehrsbelastungen während der Bauphase erheblich reduziert.

Planung

Maßgeschneidert und individuell konzipiert

Eine oft gewünschte Leistung aus unserem Hause ist die planerische Unterstützung. Schwerpunkte ist hierbei die Planung von Abwasserpumpstationen einschließlich der Berechnung von Pumpen, Druckrohrleitungen und Druckrohrspülstationen. Auch die Planung von EMSR und Steuerungstechnik zählen zu unseren Stärken.

Kordes Pumpstation Nassaufstellung Abwasser Garant Beton Planung Zeichnung 3D 724x1024 - Pumpstation GARANT
Kordes Pumpstation Abwasser Dorant Hekant Garant Planung Konstruktion 1024x683 - Pumpstation GARANT

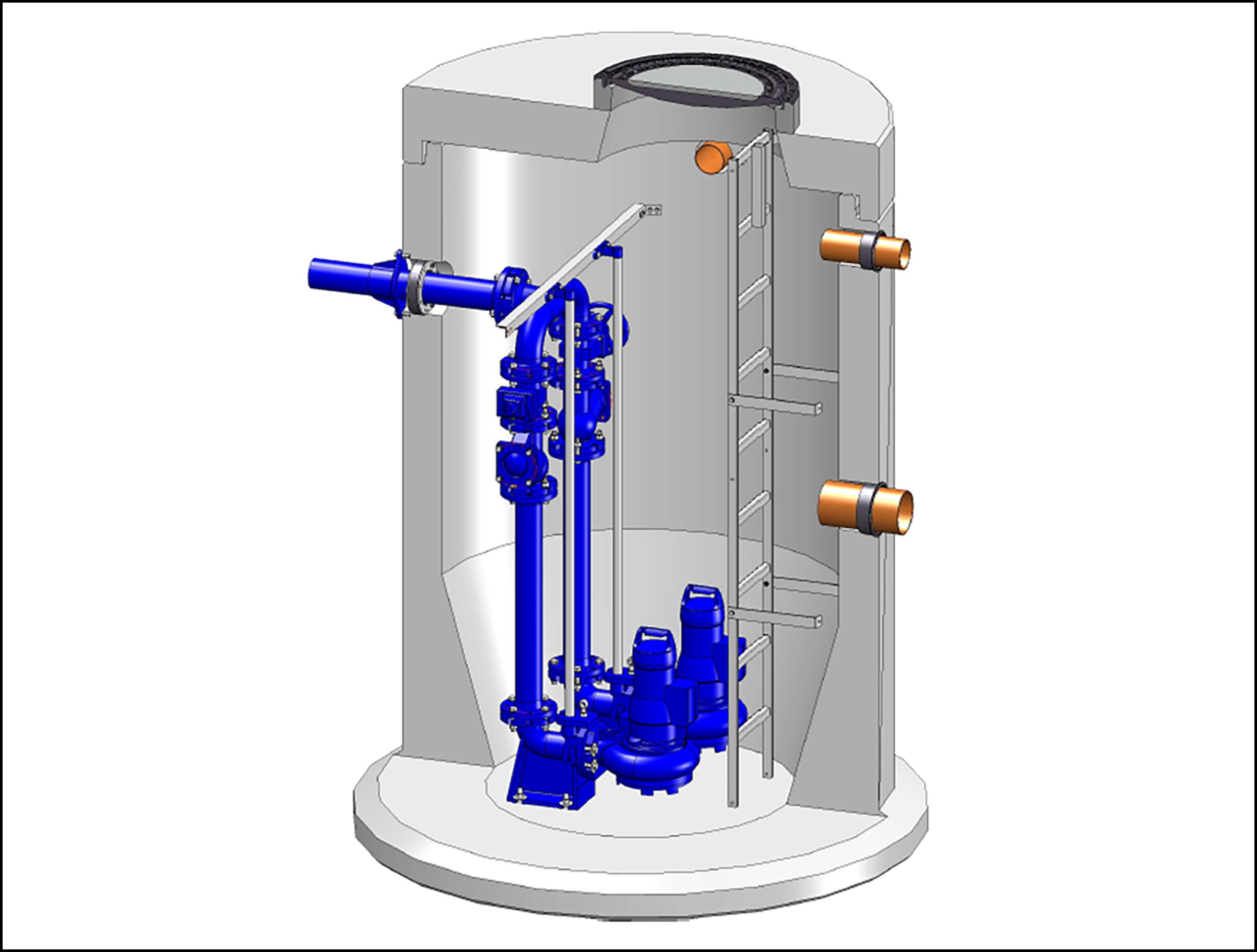

Bei der Bestellung erhalten Sie von uns für Ihr Bauvorhaben eine detaillierte Zeichnung in 2D und 3D-Ansicht. Dies dient der Visualisierung Ihrer neuen Pumpstation und erleichtert die technische Optimierung vor Baubeginn. Erst wenn alles perfekt ist, beginnen wir mit der Produktion.

Kordes Pumpstation Nassaufstellung Abwasser Garant Beton Planung Zeichnung 2D 1024x725 - Pumpstation GARANT

Schachtsysteme

KSK 10

Kordes Pumpstation Nassaufstellung Abwasser Garant Beton Schacht Zeichnung KSK 10 1024x999 - Pumpstation GARANT

KSK 15

Kordes Pumpstation Nassaufstellung Abwasser Garant Beton Schacht Zeichnung KSK 15 1024x999 - Pumpstation GARANT

KSK 20

Kordes Pumpstation Nassaufstellung Abwasser Garant Beton Schacht Zeichnung KSK 20 1024x999 - Pumpstation GARANT

KSK 25

Kordes Pumpstation Nassaufstellung Abwasser Garant Beton Schacht Zeichnung KSK 25 1024x999 - Pumpstation GARANT

Armaturen

Kordes Pumpstation Nassaufstellung Abwasser Dorant Garant Armatur Guss - Pumpstation GARANT

100% Sphäroguss,
pulverbeschichtet
DN 80 – 200

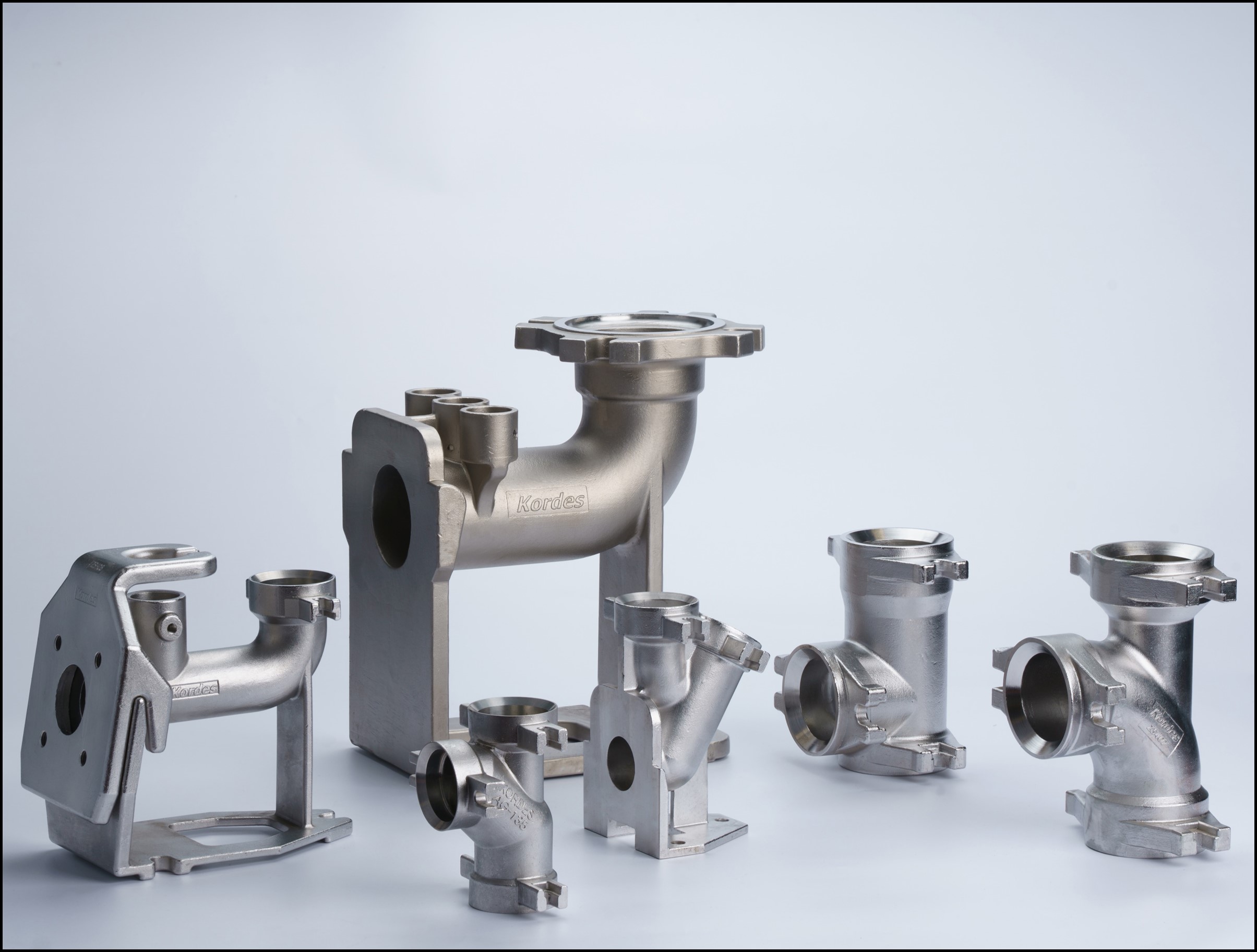

Kordes Pumpstation Nassaufstellung Abwasser Dorant Garant Armatur Edelstahl Guss - Pumpstation GARANT

Sphäroguss,
pulverbeschichtet
und Edelstahl
DN 80 – 200

Kordes Pumpstation Nassaufstellung Abwasser Dorant Garant Armatur Edelstahl - Pumpstation GARANT

100% Edelstahl
DN 80 – 100

  • Je nach Schachttiefe sind die Rohrleitungen beliebig verlängerbar
  • Die Pumpen sind ohne Schachteinstieg von oben leicht in die Kupplung einzusetzen
  • Die Pumpenentnahme ist auch ohne Absperrung des Schiebers jederzeit möglich
  • Das Kugelrückschlagventil verhindert einen Rückstau in die Pumpstation
  • Die Rohrleitung kann durch einen Absperrschieber für Reparaturzwecke verschlossen werden
  • Optional: Spülanschluss, Vakuumbrecher

Armaturen in Edelstahl - Korrosionsbeständig und langlebig

Kordes Pumpstation Abwasser Dorant Garant Armatur Edelstahl VA 1024x502 - Pumpstation GARANT
Kordes Pumpstation Abwasser Dorant Schacht Armatur Edelstahl Ausruestung 683x1024 - Pumpstation GARANT
Kordes Pumpstation Abwasser Dorant Schacht Armatur Edelstahl Einstieg - Pumpstation GARANT
  • Einfache und schnelle Montage durch Klemmflanschverbindung
  • Kordes Pumpenfuß wahlweise mit Einzel- und Doppelrohrführung und passend für alle Pumpenfabrikate mit DIN Flansch
  • Einfache und schnelle Montage durch Klemmflanschverbindung
  • Kordes Pumpenfuß wahlweise mit Einzel- und Doppelrohrführung und passend für alle Pumpenfabrikate mit DIN Flansch

Pumpentechnik

Für eine optimale Förderleistung und Strömungsgeschwindigkeit müssen Armaturen, Druckleitung und Pumpen genau auf die Anforderungen Ihres Bauvorhabens abgestimmt sein. Unser Sortiment reicht von Pumpen mit Schneidradsystem für kleine Abwassermengen mit Beimengungen, bis hin zu Pumpen mit Freistromradsystem. Beide Varianten sind lieferbar mit und ohne Explosionsschutz. Für bestimmte Abwässer sind auch Pumpen mit besonderen Resistenzen gegen angreifende Stoffe notwendig.

Überlassen Sie die richtige Auswahl Ihrer Pumpe nicht dem Zufall und lassen Sie sich von uns bei der korrekten Auslegung unterstützen. Damit wir Ihnen die Pumpe anbieten können die am besten für Ihr Bauvorhaben geeignet ist, arbeiten wir mit den führenden Herstellern für Abwasserpumpen zusammen. Durch unsere flexibles Armaturensystem, lassen sich nahezu alle gängigen Pumpen mit DIN-Flansch kombinieren.

Kordes Pumpstation Nassaufstellung Abwasser Dorant Garant Pumpe Amarex F max Freistromrad 939x1024 - Pumpstation GARANT

Steuerungstechnik

Mit unseren Kordes Steuerungen sind wir in der Lage Einfach-, Doppel- oder Mehrfachanlagen zu schalten. Unseren Steuerungen kommen bei Gewerblichen und Betreibern kommunaler Anlagen zum Einsatz und können auf Wunsch durch elektronische Komponenten individualisiert werden. Im Bereich der kommunalen Abwasserentsorgung liefern wir auch SPS gesteuerte Systeme, sowie Prozessvisualisierungen und Fernwirktechnik. Gerne liefern wir Ihnen zu Ihrem Projekt auch den passenden Steuerschrank. Im Werk werden die Steuerung und die gewünschten Komponenten nach Ihren Vorgaben bereits fix und fertig in den Steuerschrank eingebaut und geprüft.

Steuergerät WDN

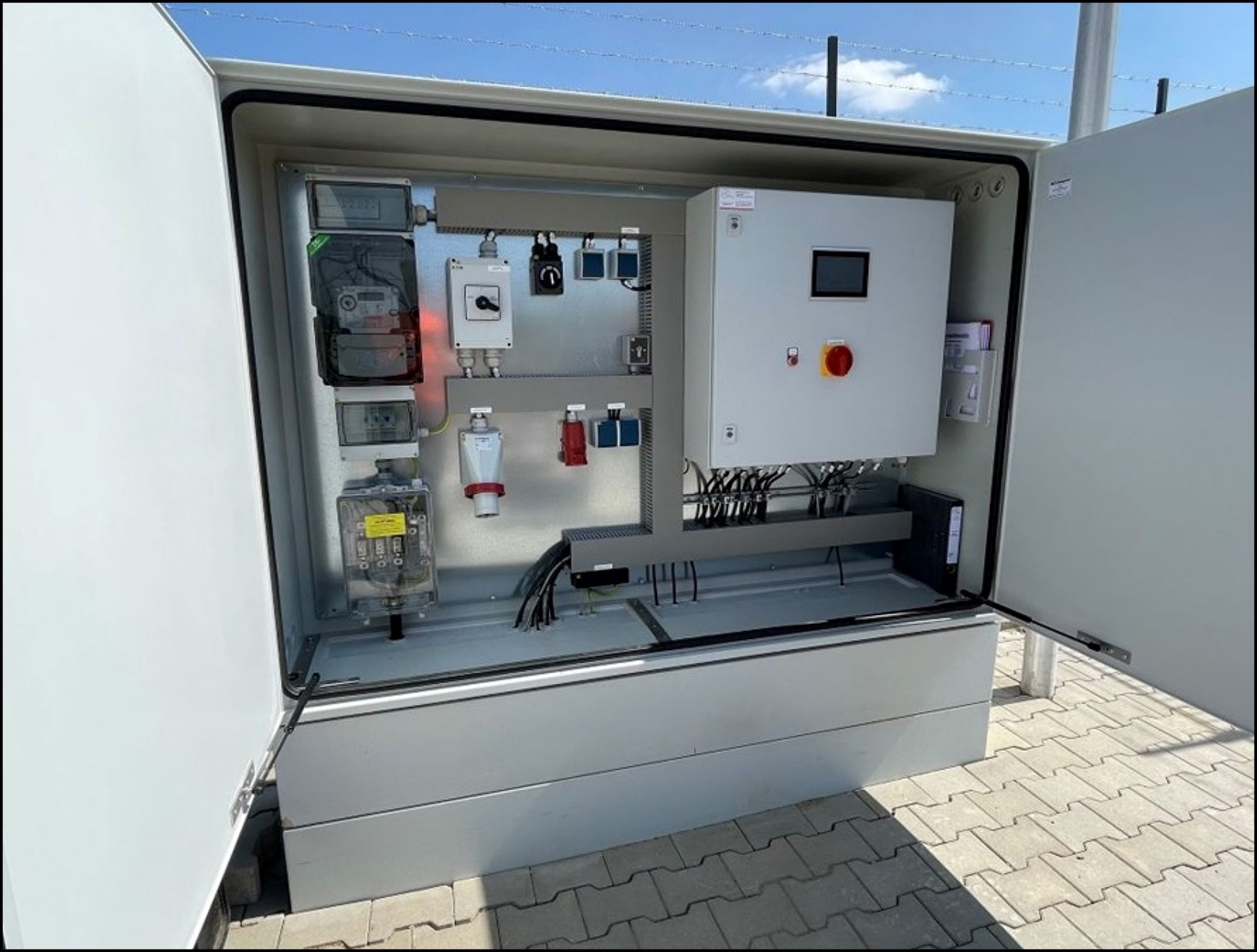

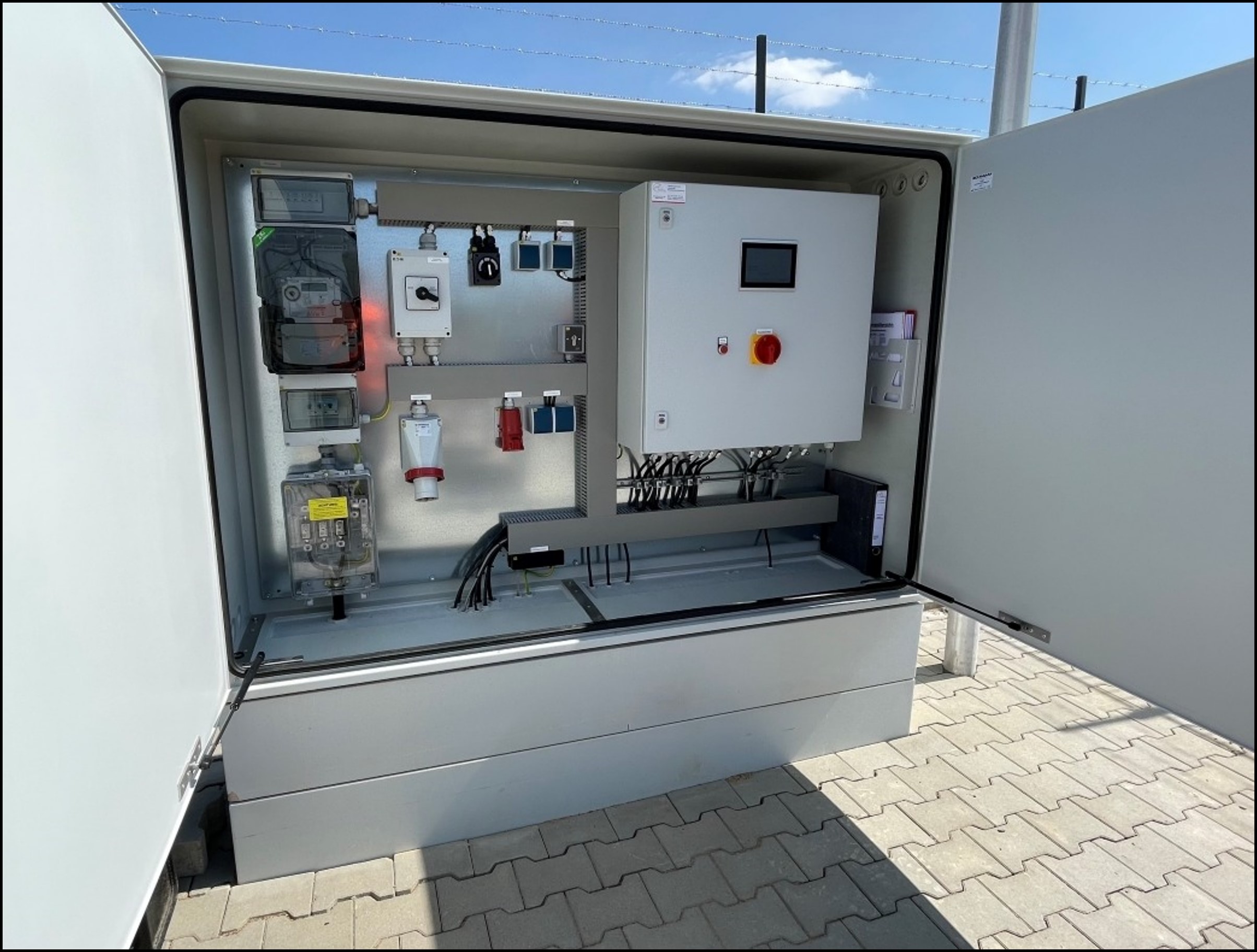

Kordes Pumpstation Abwasser Dorant Hekant Garant Steuerung Schaltschrank 1 - Pumpstation GARANT
Kordes Pumpstation Abwasser Dorant Hekant Garant Steuerung Schaltschrank 2 1024x576 - Pumpstation GARANT
  • Individuell gestaltbarer Steuerungsbau für den kommunalen Einsatz

Steuergerät CEN / CDN

Kordes Pumpstation Abwasser Dorant Hekant Garant Steuerung CEN CDN - Pumpstation GARANT
  • Anschluss bis 20 kW / 40 A
  • Abmessungen nach Ausstattung
  • Direktanlauf, Sanftanlauf, Stern-Dreieck-Anlauf
  • 3 potentialfreie Kontakte mit optionaler Erweiterung
  • Niveaumessung: Staudruck, Schwimmerschalter, Drucksonde
  • Touch Farbdisplay beleuchtet
  • Fehlerspeicher mit Volltextanzeige
  • Handbetrieb
  • Externe Sperrung der Pumpen
  • Betriebsstundenaufzeichnung
  • Strommessung
  • Thermoüberwachung der Pumpen
  • Meldungen: Überstrom, Thermoauslösung, Hochwasser, Laufzeitüberwachung
  • Lufteinperlung optional
  • Netzausfallüberwachung optional
  • GSM-Modem mit qualifizierten Meldungen optional

Steuergerät CEB / CDB

Kordes Pumpstation Abwasser Dorant Hekant Garant Variant Steuerung CEB CDB 1 - Pumpstation GARANT
  • Anschluss bis 5,5 kW / 9 A
  • B/H/T = 265 x 270 x 145 mm
  • Direktanlauf
  • 3 potentialfreie Kontakte
  • Niveaumessung: Staudruck, Schwimmerschalter, Drucksonde
  • Touch Farbdisplay beleuchtet
  • Fehlerspeicher mit Volltextanzeige
  • Handbetrieb
  • Externe Sperrung der Pumpen
  • Betriebsstundenaufzeichnung
  • Strommessung
  • Thermoüberwachung der Pumpen
  • Meldungen: Überstrom, Überhitzung, Hochwasser, Laufzeitüberwachung
  • Lufteinperlung optional
  • Netzausfallüberwachung optional
  • GSM-Modem mit qualifizierten Meldungen optional

Zubehör

Einstiegsleiter

Pumpstationen benötigen eine sichere Einstiegsmöglichkeit. Hierfür bauen wir Edelstahlleitern mit Sicherheitstritten in den Breiten 300mm und 400mm. Die herausziehbare Einstiegshilfe gibt Sicherheit beim Einstieg. Bei tieferen Pumpstationen bieten wir zur Absturzsicherung ein Steigschutzsystem oder eine Zwischendecke nach UVV an.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Leiter 1024x703 - Pumpstation GARANT

Rohrdurchführung

Für die dichte Verbindung zwischen Schacht und und Rohrleitung bieten wir Kordes ConFix-Durchführungssysteme an. Sie bilden eine dauerelastische und dichte Verbindung zwischen Rohr und Beton- oder PE-HD Wand. Rohre der Materialien Guss, Stahl und Kunststoff werden in Kernlochbohrungen bzw. Futterrohren gas- und wasserdicht verschlossen. Die starke Verbindung schafft ein zwischen zwei V2A Edelstahlflansche verpresster NBR-Gummiring.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Durchfuehrung Confix 1024x703 - Pumpstation GARANT

Steck- und Spindelschieber

Bei Pumpstationen ist manchmal gewünscht Zulaufleitungen für Arbeiten im Schacht absperren zu können. Hierfür bieten wir Steck- oder Spindelschieber für den passenden Rohrdurchmesser an. Die Bedienung erfolgt mechanisch oder durch Elektroantrieb. Die Steuerung kann mit der GLT verbunden werden.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Absperrschieber 1024x703 - Pumpstation GARANT

Schachtbelüftung und -entlüftung

Zur Schachtbe- und Entlüftung sollten entsprechende Rohrleitungen aus Edelstahl oder PE-HD im Schacht eingebaut werden. Für den Abschluss der erdverlegten Rohrleitung bieten wir Be- und Entlüftungskamine aus Edelstahl in DN 100 / DN 150 an. Die Edelstahlabdeckung kann auf Wunsch mit Dunsthut ausgerüstet werden.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Belueftung Entlueftung 1024x703 - Pumpstation GARANT

Abdeckungen

Schachtabdeckungen bieten wir entsprechend Ihrer Anforderung passend in eckiger oder runder Form als BEGU, Guss oder Edelstahl an. Das Schachtsystem entspricht der Belastungskasse SLW 60, sodass Schachtabdeckungen von Klasse A bis D frei wählbar sind.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Schacht Abdeckung 1024x703 - Pumpstation GARANT

Armaturenschacht

Armaturen befinden sich üblicherweise in der Pumpstation, manche Betreiber bevorzugen jedoch die Armaturen in einem separaten Schacht, den wir als Fertigteil in PE-HD oder Stahlbeton anbieten. Auch die induktive Mengenmesseinrichtung oder Be- und Entlüftungsventile werden gern in separaten Schächten eingebaut.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Armaturenschacht 1024x703 - Pumpstation GARANT

Technikgebäude

Optional bieten wir ein passendes Technikgebäude für Ihrer Pumpstation an. Die Ausrüstung stimmen wir individuell mit Ihnen ab, um eine ideale Lösung für die spätere Betriebsführung zu finden.

Kordes Pumpstation Abwasser Dorant Hekant Garant Zubehoer Wartungshaus 1024x703 - Pumpstation GARANT
