Kleinkläranlage AQUA-SIMPLEXair

Kordes.de    >    Produkte    >    Kleinkläranlagen    >    AQUA-SIMPLEXair

Leistungsumfang

Das rein druckluftbetriebene Klärsystem

Technik der AQUA-SIMPLEXair

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air - Kleinkläranlage AQUA-SIMPLEXair
Kordes Kleinkaeranlage Abwasser SBR Aqua Simplex Air Detail Kompressor - Kleinkläranlage AQUA-SIMPLEXair
Mehr Info's
Kordes Kleinklaeranlage Abwasser SBR Broschuere Aqua Simplex Air 729x1024 - Kleinkläranlage AQUA-SIMPLEXair

Funktionsweise

Klären im 8-Stunden-Zyklus, 3 x am Tag

Die Zyklen, in denen die einzelnen Phasen ablaufen, betragen 8 Stunden, so dass pro Tag 3 Zyklen stattfinden.
Der anfallende Überschussschlamm im SBR-Reaktor wird mit einem Druckluftheber in die Vorklärung gepumpt und in regelmäßigen Abständen bzw. bedarfsgerecht mit dem Vorklärschlamm entsorgt. Die Beschickung und Entleerung des SBR-Reaktors erfolgen jeweils durch einen Druckluftheber.

Kordes Klaeranlage Kleinklaeranlage Abwasser SBR BIOclear vario Aqua Simplex Pionier Air Autark Funktion 1 Beschickung - Kleinkläranlage AQUA-SIMPLEXair

1. Beschickung – Zulauf
Das Abwasser wird von der Vorklärung in den SBR-Reaktor gefördert.

Kordes Klaeranlage Kleinklaeranlage Abwasser SBR BIOclear vario Aqua Simplex Pionier Air Autark Funktion 2 Belueftung - Kleinkläranlage AQUA-SIMPLEXair

2. Belüftung
Das Abwasser wird mittels Tellerbelüfter mit Luftsauerstoff angereichert und umgewälzt. Die sich dadurch bildenden Mikroorganismen übernehmen als Belebtschlamm die Reinigung des Abwassers.

Kordes Klaeranlage Kleinklaeranlage Abwasser SBR BIOclear vario Aqua Simplex Pionier Air Autark Funktion 3 Sedimentation - Kleinkläranlage AQUA-SIMPLEXair

3. Sedimentation
In der Sedimentation (Absetzphase) wird die Belüftung abgeschaltet. Der sich in der Anlage befindliche Schlamm setzt sich am Boden ab. Im oberen Bereich entsteht eine Klarwasserzone. Hier befindet sich nun das gereinigte Wasser.

Kordes Klaeranlage Kleinklaeranlage Abwasser SBR BIOclear vario Aqua Simplex Pionier Air Autark Funktion 4 Klarwasserabzug - Kleinkläranlage AQUA-SIMPLEXair

4. Klarwasserabzug – Ablauf
Aus der Klarwasserzone wird nun das gereinigte Abwasser mittels eines Drucklufthebers herausgefördert. Der neue Zyklus kann beginnen.

Reinigungsleistung

für jeden Anwendungsfall die richtige Technik und richtigen Behälter. Egal ob Neubau oder Nachrüstung.
Das Kordes-Lieferprogramm bietet eine umfangreiche Produktpalette an. Alle AQUA-SIMPLEX-Kläranlagensysteme sind modular erweiterbar. So besteht jederzeit die Möglichkeit, das sich die Technik den jeweiligen Gegebenheiten anpasst.

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Pionier Air Reinigungsleistung Ablaufklasse C - Kleinkläranlage AQUA-SIMPLEXair

Mindestanforderung mit Entfernung des Kohlenstoffes (BSB5, CSB)

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Pionier Air Reinigungsleistung Ablaufklasse D - Kleinkläranlage AQUA-SIMPLEXair

Hier wird biologisch durch eine Nitri- und Denitrifikation Stickstoff abgebaut

Vorteile

  • die Kleinkläranlage für Nachrüstung und Neubau
  • steckerfertiger Verdichter bei Strom- und Druckluftanschluss
  • ein Verdichter bringt den notwendigen Sauerstoff in den SBR-Reaktor
  • inklusive Probenahmemodul am Ablaufrohr
Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air - Kleinkläranlage AQUA-SIMPLEXair

Montagesystem

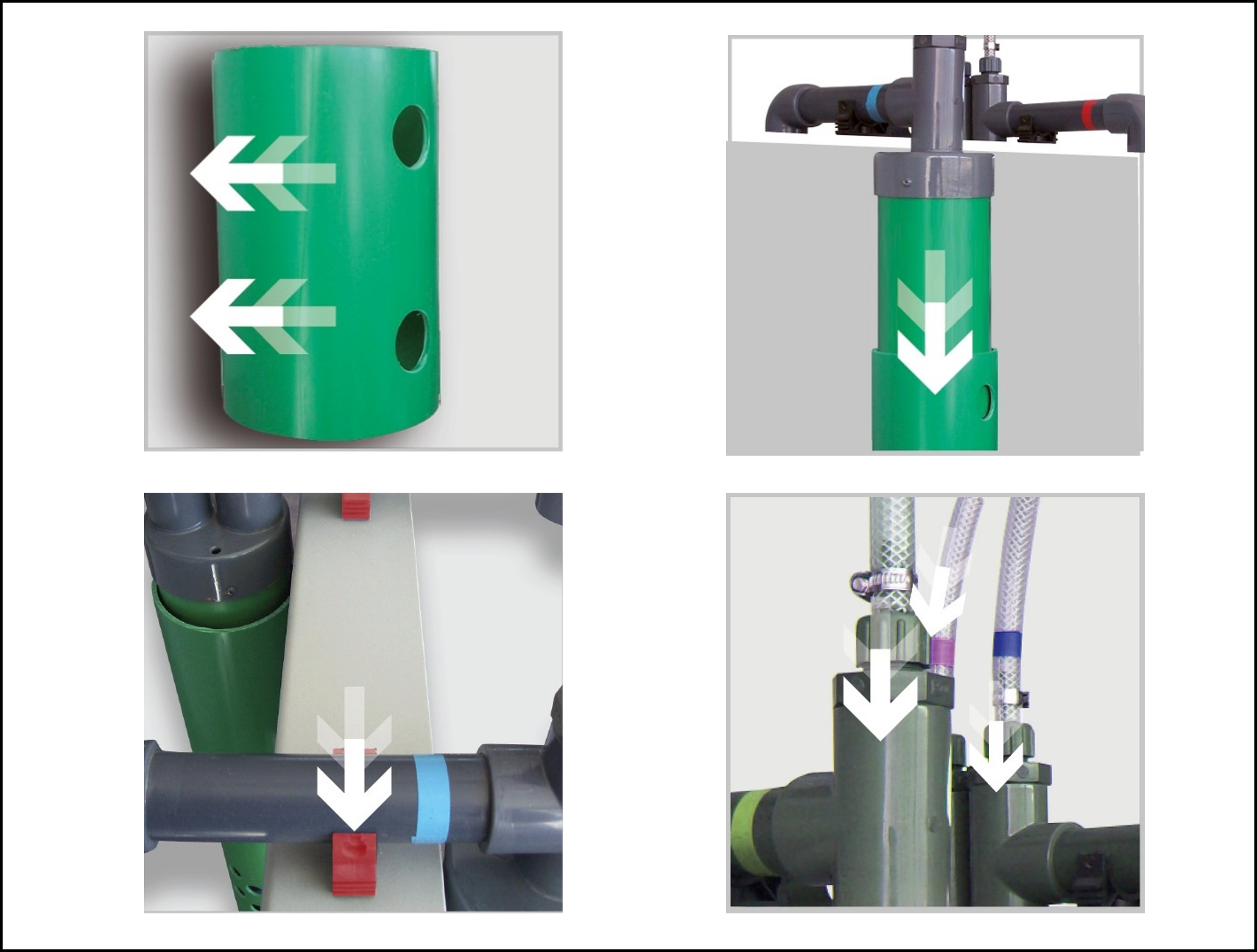

Das AQUA-SIMPLEXair Schnellmontagesystem

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Schnellmontage 1 - Kleinkläranlage AQUA-SIMPLEXair

Zunächst werden die Führungsrohre an der Trennwand angeschraubt

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Schnellmontage 2 - Kleinkläranlage AQUA-SIMPLEXair

Danach führen Sie die Druckluftheber in das Führungsrohr

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Schnellmontage 3 - Kleinkläranlage AQUA-SIMPLEXair

Eine Sicherung erfolgt durch eine Schelle (hier rot dargestellt), die auf der Trennwand befestigt ist

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Schnellmontage 4 - Kleinkläranlage AQUA-SIMPLEXair

Im letzten Schritt werden die Druckluftschläuche aufgeschraubt – fertig!

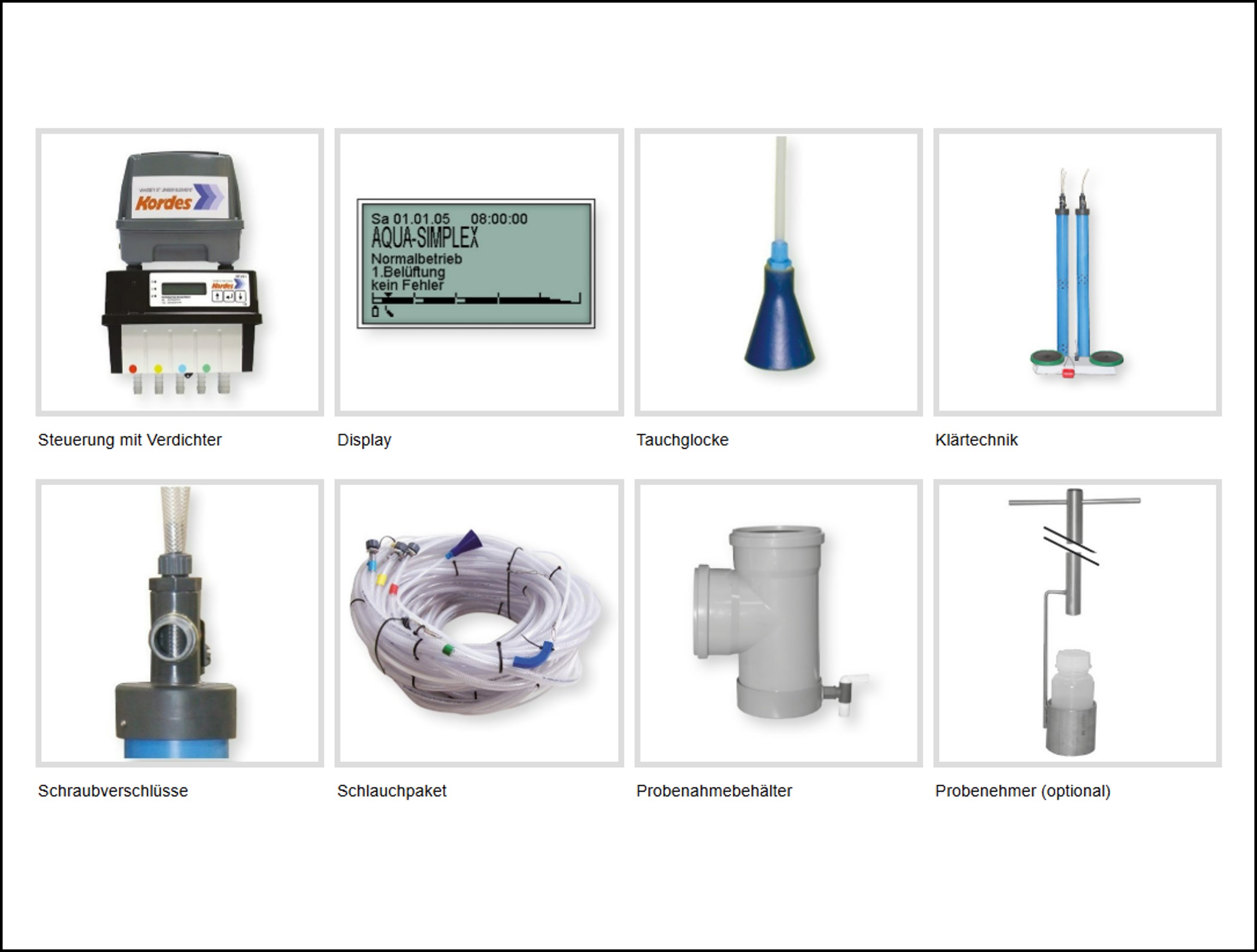

Technische Details

Kordes Kleinkaeranlage Abwasser SBR Aqua Simplex Air Detail Kompressor - Kleinkläranlage AQUA-SIMPLEXair

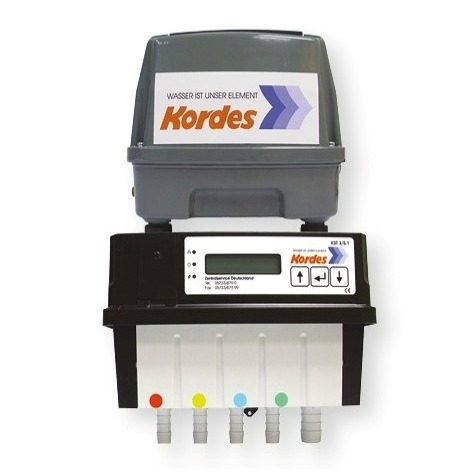

Steuerung mit Verdichter

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Pionier Air Detail Display - Kleinkläranlage AQUA-SIMPLEXair

Display

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Detail Tauchglocke - Kleinkläranlage AQUA-SIMPLEXair

Tauchglocke

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Technik Trennwand Tellerbeluefter 2 - Kleinkläranlage AQUA-SIMPLEXair

Klärtechnik

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Detail Schraubverschluesse - Kleinkläranlage AQUA-SIMPLEXair

Schraubverschlüsse

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Detail Schlauchpaket - Kleinkläranlage AQUA-SIMPLEXair

Schlauchpaket

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Detail Probenahmebehaelter - Kleinkläranlage AQUA-SIMPLEXair

Probenahmebehälter

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Pionier Air Detail Probenehmer - Kleinkläranlage AQUA-SIMPLEXair

Probenehmer (optional)

Die Kleinkläranlage rein mit Luftbetrieb für das Ein- und Mehrfamilienhaus

Neuanlage

wird in Beton- (Ringbauweise bzw. Kompaktbauweise) oder im Kunststoffbehälter geliefert

Nachrüstung

für den vorhandenen Behälter mit einer passgenau vorbereiteten Klärtechnik

Luft-Technik

Im Klärbehälter befinden sich die Membranbelüfter für den Sauerstoffeintrag und die Druckluftheber zum fördern von Wasser. Alles wird ausschließlich mit Druckluft versorgt!

Belastungsschwankungen

Mit AQUA-SIMPLEXair können die täglichen Belastungsschwankungen effektiv aufgenommen werden. Eine dauerhafte Unterlast ist im geringen Maß möglich.

Wasserstandsmessung

Der Wasserstand wird über Staudruck gemessen. Hierdurch erfolgt die Regelung der Kläranlage für Normal-, Spar- und Urlaubsbetrieb.

Dynamische Belüftung

Die dynamische Belüftung erfolgt bedarfsgerecht. Hierbei können bis zu 30% Energieeinsparung gegenüber herkömmlichen SBR-Kläranlagen erreicht werden.

Energiebedarf

Bedarf bei 4 E: 264 kWh/Jahr
Bedarf bei 8 E: 333 kWh/Jahr
Bedarf bei 12 E: 432 kWh/Jahr
Bedarf bei 16 E: 476 kWh/Jahr

Erweiterbarkeit der Kläranlage

– Phosphatelimination mit P-Modul
– Kohlenstoffdosierung mit C-Modul
– Datenfernübertragung für die Fehlermeldung per SMS

Komplett steckerfertig

Die Steuerung und die einzelnen Aggregate sind mit Steckern und Schraub-verschlüssen verbunden. Dadurch ist ein günstiger und schneller Ersatzteiltausch ohne Servicetechniker möglich.

Langzeitbetrachtung

Der Verdichter hat eine Betriebslaufzeit von ca. 18.000 Stunden.
Bedarf bei 4 E: 2.714 kWh/Jahr
Bedarf bei 8 E: 3.482 kWh/Jahr
Bedarf bei 12 E: 3.935 kWh/Jahr
Bedarf bei 16 E: 4.355 kWh/Jahr

Steuerung

Neben der Prozesssteuerung der Klär-anlage werden auch Betriebsstunden und Fehlermeldungen gespeichert. Sämtliche Betriebsdaten werden über das Volltextdisplay übersichtlich dargestellt. Das steckerfertige Steuergerät beinhaltet auch eine serielle Schnittstelle (RS232) für die PC-Anbindung. Die Standardkabellänge beträgt 15 m. Optional 25 m bzw. 35m.

Wartung

2 x jährlich

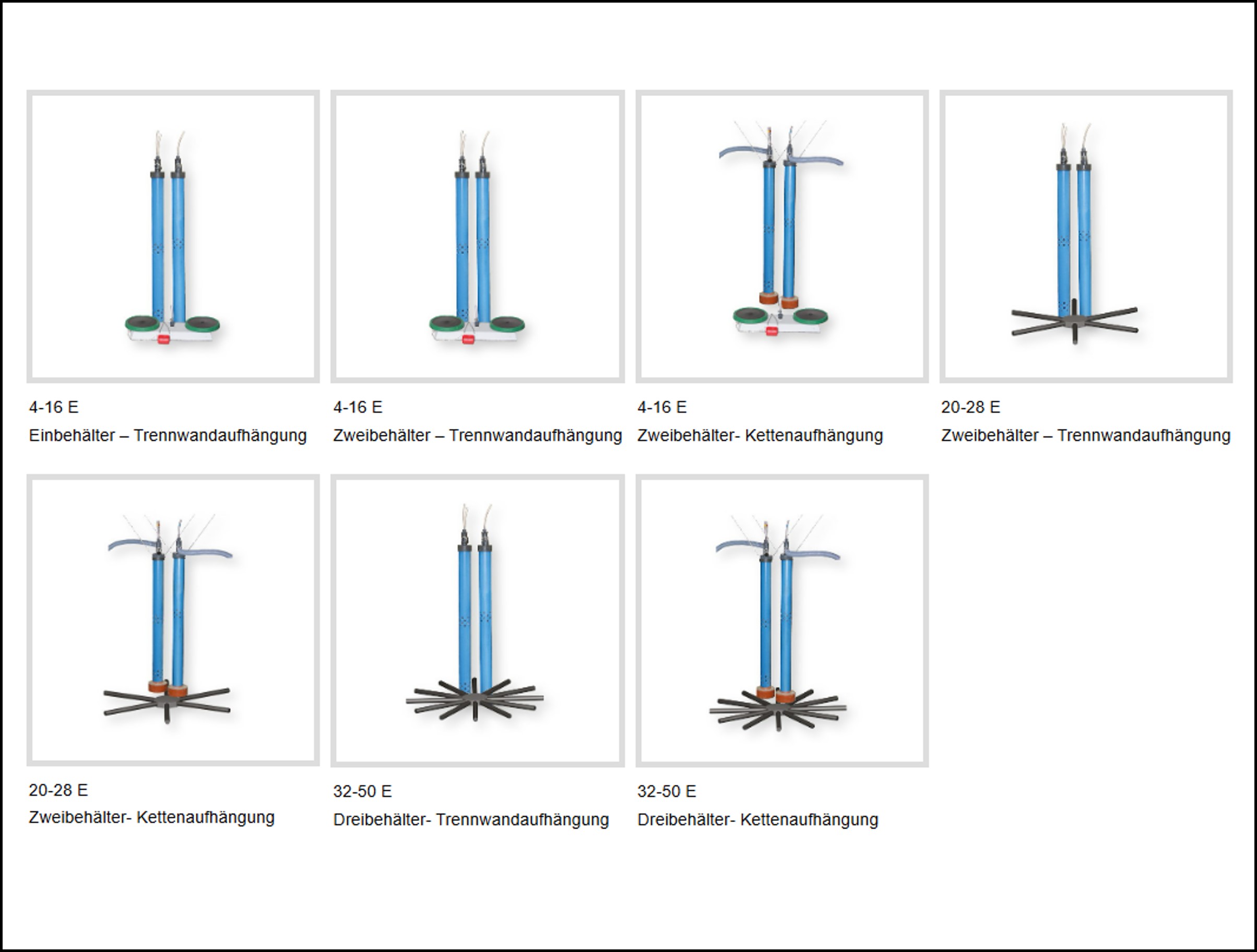

Modellvarianten

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Technik Trennwand Tellerbeluefter 2 - Kleinkläranlage AQUA-SIMPLEXair

4-16 E
Einbehälter – Trennwandaufhängung

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Technik Trennwand Tellerbeluefter 2 - Kleinkläranlage AQUA-SIMPLEXair

4-16 E
Zweibehälter – Trennwandaufhängung

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Technik Kette Tellerbeluefter 2 - Kleinkläranlage AQUA-SIMPLEXair

4-16 E
Zweibehälter- Kettenaufhängung

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Technik Trennwand Rohrbeluefter 6 - Kleinkläranlage AQUA-SIMPLEXair

20-28 E
Zweibehälter – Trennwandaufhängung

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Technik Kette Rohrbeluefter 6 - Kleinkläranlage AQUA-SIMPLEXair

20-28 E
Zweibehälter- Kettenaufhängung

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Technik Trennwand Rohrbeluefter 12 - Kleinkläranlage AQUA-SIMPLEXair

32-50 E
Dreibehälter- Trennwandaufhängung

Kordes Kleinklaeranlage Abwasser SBR Aqua Simplex Air Technik Kette Rohrbeluefter 12 - Kleinkläranlage AQUA-SIMPLEXair

32-50 E
Dreibehälter- Kettenaufhängung
